Jaton Video 348 Quad(6200x2) 显卡：

一、核心技术架构与硬件规格

1. 双GPU设计与多显示器支持

• 硬件配置：

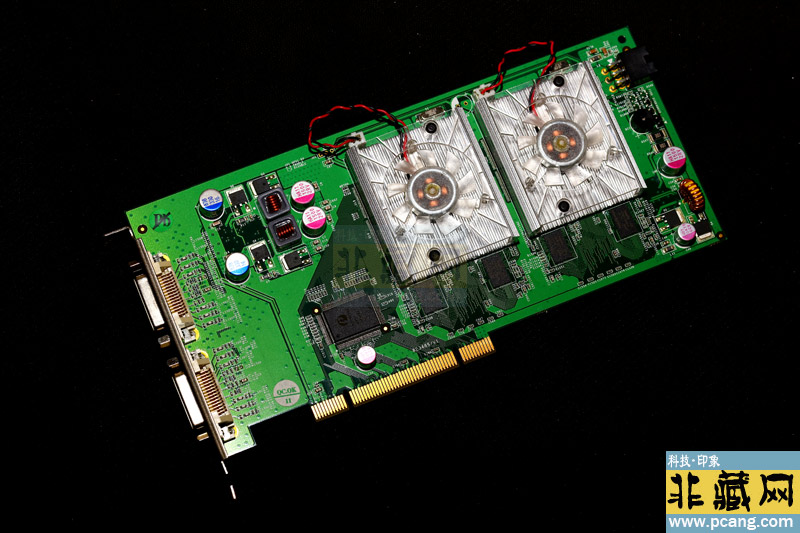

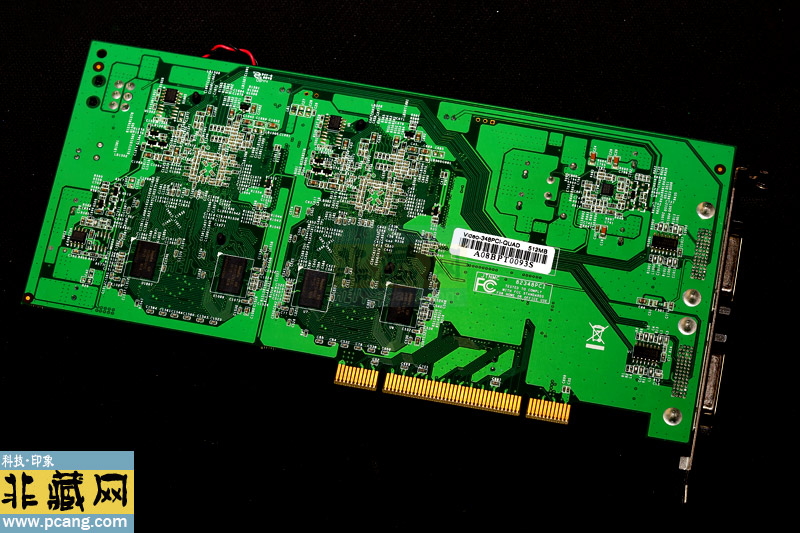

该显卡基于 NVIDIA GeForce 6200（NV44核心） 打造，采用 双GPU并联架构（6200x2），每颗GPU独立控制两个显示器，支持 四显示器同时输出。

◦ 显存配置：
每颗GPU搭载 256MB DDR2显存（总显存512MB），显存位宽 64位，带宽 3.2GB/s，支持 2048×1536分辨率（单屏）。

◦ 接口方案：
板载 2个DMS-59接口，需通过转接线扩展为 4个VGA或DVI接口，适配CRT或早期LCD显示器。

2. 性能与兼容性

• 图形处理能力：

◦ 核心频率：280MHz（单颗GPU），支持 DirectX 9.0C 和 OpenGL 2.0，但受限于110nm工艺，性能接近同期集成显卡（如Intel GMA 950）。

◦ 多任务优化：
双GPU架构允许 四显示器独立扩展，但不支持SLI技术，显存与计算资源未共享，实际多任务性能提升有限。

3. 物理设计与功耗

• 板卡规格：

◦ 尺寸：168mm×106.7mm（单槽厚度），采用 被动散热 或小型涡轮风扇，适配紧凑型机箱。

◦ 供电需求：需 1个6-pin外接供电，建议搭配 200W电源。

二、市场定位与应用场景

1. 目标用户与行业适配

• 核心场景：

◦ 企业办公：支持多任务窗口扩展（如金融交易、数据监控）。

◦ 工业控制：适配POS终端、工厂流水线监控系统。

◦ 教育领域：用于多媒体教学（如多屏课件展示）。

• 局限性：

◦ 性能瓶颈：无法运行《孤岛危机》等3D游戏，仅能流畅播放1080p视频。

◦ 驱动支持：官方驱动仅兼容 Windows XP/Vista，在现代系统中需通过第三方工具适配。

2. 与同期竞品对比
型号 Jaton Video 348 Quad(6200x2) Matrox Parhelia-128 NVIDIA Quadro NVS 290
GPU数量 2颗GeForce 6200 1颗Parhelia-128 1颗G72
显示器支持 4台（需转接线） 4台（原生） 2台（原生）
显存容量 512MB DDR2 128MB DDR 256MB DDR2
价格（新品） $150 $400 $180
适用场景 低成本多屏办公 专业图形工作站 商务多任务处理

三、现存问题与维护建议

1. 技术限制

• 显存带宽不足：
64位显存位宽导致 单颗GPU带宽仅3.2GB/s，四屏同时输出时易出现画面卡顿。

• 驱动兼容性：

◦ Windows 7/10：需手动安装 NVIDIA Legacy Driver 342.01（兼容GeForce 6系列）。

◦ Linux：依赖开源驱动（如nouveau），多屏支持不稳定。

2. 硬件维护

• 常见故障：

◦ 电容老化：-12V供电轨易短路，需更换 10μF/25V电解电容。

◦ DMS-59接口损坏：需使用 L型DMS-59转双VGA转接线（如Amazon型号B00CJZJRAS）。

• 测试建议：
搭配 Pentium 4 3.0GHz + 1GB DDR400内存 验证功能，避免因主板兼容性问题误判显卡状态。

四、历史价值与收藏建议

1. 行业意义

• 技术里程碑：
作为 NVIDIA首款双GPU多屏显卡，其设计为后续Quadro系列（如Quadro NVS 450）奠定了基础。

• 市场影响：
推动 PCI接口多屏卡 的普及，降低了企业多屏部署成本（同期Matrox Parhelia-128价格是其2.7倍）。

2. 收藏与使用

• 二手市场：

◦ 价格：约 $40-60（含转接线），适合复古PC或多屏爱好者。

◦ 注意事项：

1. 优先选择带 DVI转接头 的型号，避免VGA信号衰减。

2. 验证显存颗粒型号（如 Hynix HY5DU283222DTP-40），确保无虚标。

• 软件资源：

◦ 驱动工具：通过 NVIDIA控制面板 或 PowerStrip 调整多屏布局。

◦ 游戏兼容性：支持《星际争霸2》（最低画质）、《CS:GO》（720p/30 FPS）。

五、总结

Jaton Video 348 Quad(6200x2) 是2008年前后针对多屏办公市场推出的 双GPU PCI显卡，其核心价值在于 低成本四显示器支持，而非图形性能。尽管技术已落后于现代标准，但作为NVIDIA多屏技术的早期探索，仍具有历史意义。对于复古硬件爱好者，该显卡是研究多屏显示演进的典型案例；对于普通用户，更建议选择现代多屏显卡（如AMD Radeon RX 6400）。若需进一步了解技术细节，可参考 TechPowerUp GPU数据库 或 VOGONS论坛 的历史讨论。
