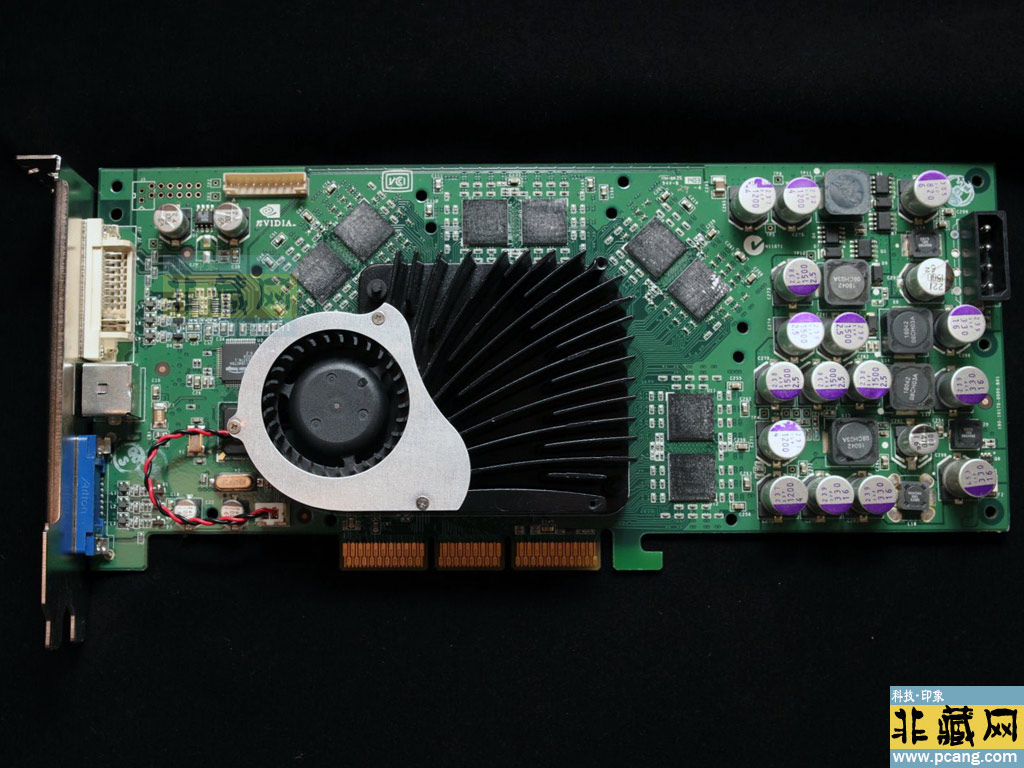

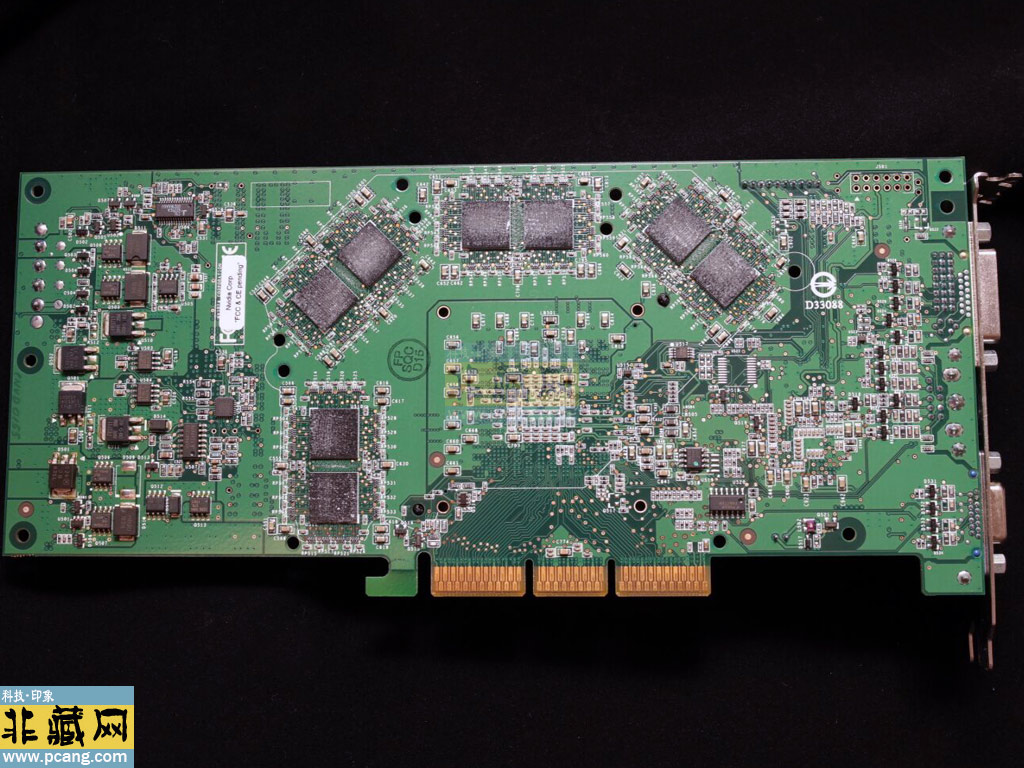

Nvidia的显示卡都长着一张大众脸，虽然很专业，公版的Nvidia卡但是看上去没有什么特别之处。仔细观察这张FX5900却发现过人之处是比普通市售版本长了大约1英寸，除了显卡正面散热片旁的一个接口显得比较特别，背面除了一张贴纸，其余的标识都缺失，找不到其它原厂工程样品固有的特征。因为收回来的时候没有AGP平台测试，也不敢贸然拆开粘合得很紧的散热器。因此我们一度疑为此卡是OEM版的FX5900。后查此加长版的FX5900并未OEM给其它厂商，应为FX5900上市前的媒体评测版。这张显示卡收回来多年了，除了上述判断，一直没有找到有力的佐证来证实这张加长版的FX5900为NVIDIA的工程样品。

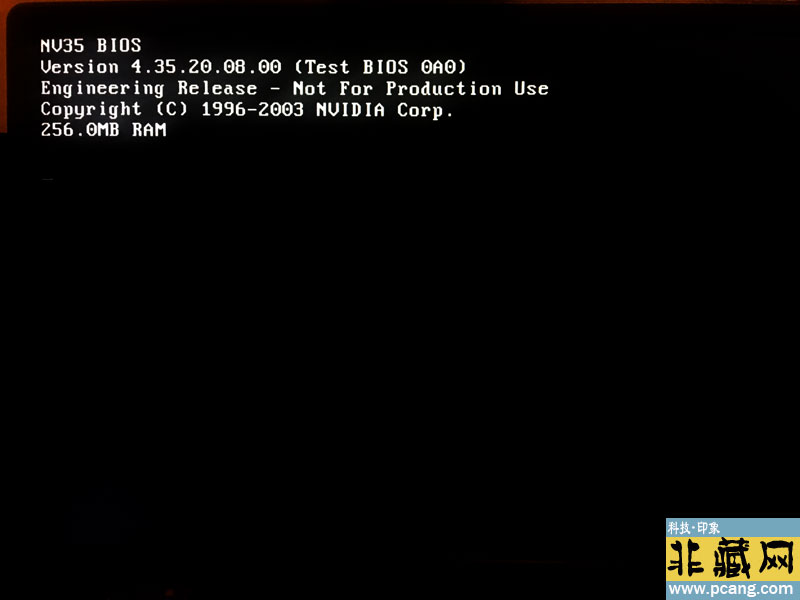

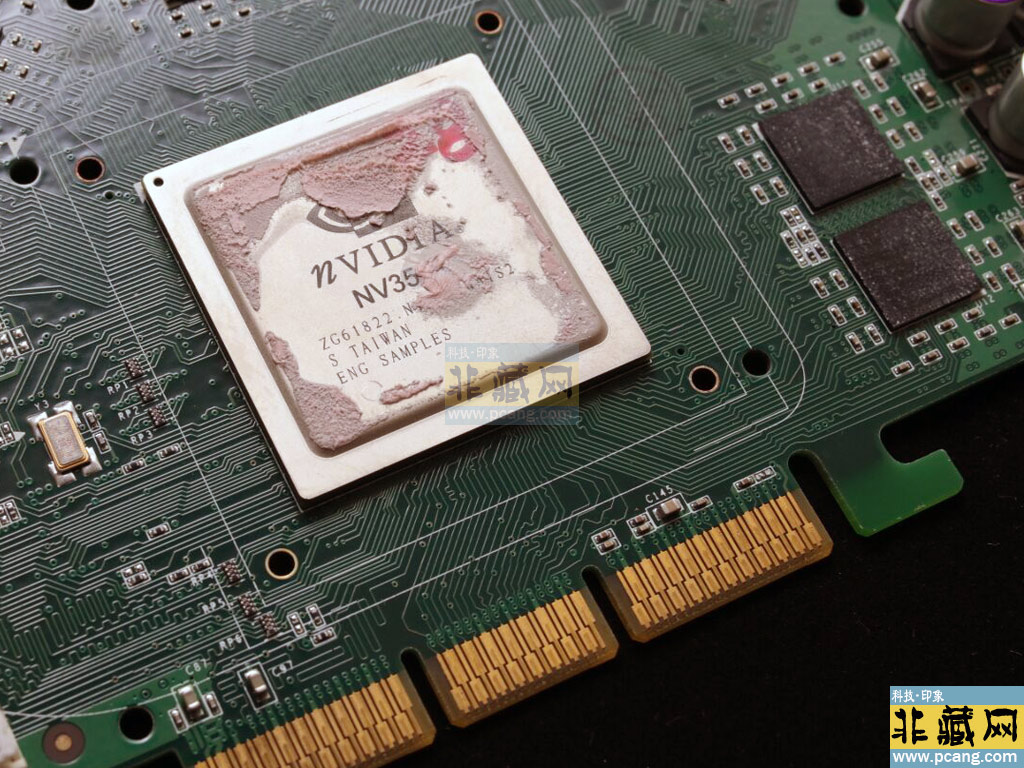

  直到最近终于有机会再上APG平台，第一次点亮显示卡的时候，期待中的“Engineering....”从Bios中跳到屏幕上，由此证实了之前的猜想和显卡上零星的ES特征都是正确无误的。上机跑过一段时间后，趁着芯片散发的热度，就比较轻松地揭开了原厂的散热片，惊艳的芯片最终说明了此卡的身份为工程样品（Engineering Sample）无疑。

Nvidia在FX5800开始，就为核心添加了一片铝质散热片兼核心护盖，我们曾经尝试过多次打开外散热器，都因为粘合紧固强度不同的关系，往往芯片的护盖连同外带散热器一起被带离。这也是我们以后处理这种散热器时应当注意的事项。
