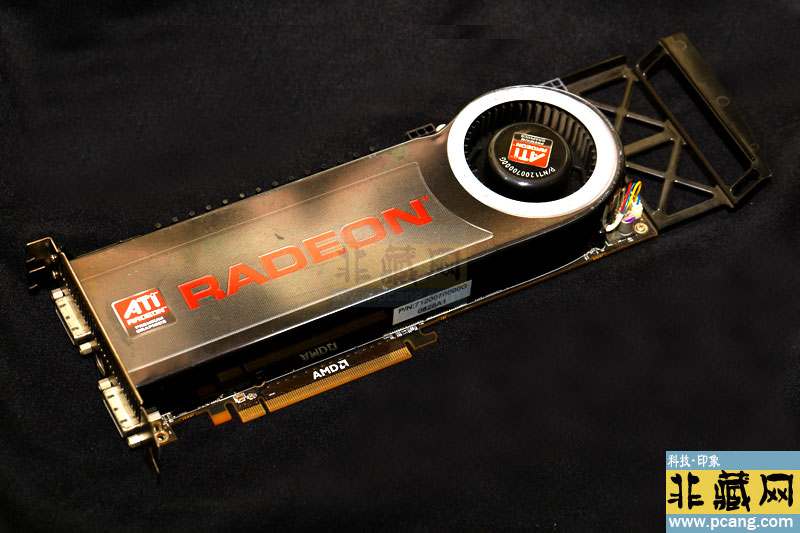

ATI HD4870X2 Sample工程样品显卡是AMD（原ATI）在2008年推出的旗舰级双芯显卡的测试版本，主要用于验证RV770核心的多卡互联技术、GDDR5显存兼容性及DirectX 10.1特性：

一、技术架构与硬件设计

1. 核心与显存配置

• 双RV770核心：每个核心包含800个流处理器（总计1600个），支持DirectX 10.1和OpenGL 3.3，单精度浮点性能达2.4 TFLOPS。工程样品可能测试过更高的核心频率（如850MHz vs 量产版750MHz），显存频率可达4000MHz（量产版3600MHz），搭配奇梦达GDDR5颗粒（量产版可能采用海力士或其他品牌）。

• 显存控制器优化：率先支持GDDR5显存，通过显存读写缓冲区提升数据命中率，显存带宽达230.4GB/s（2×115.2GB/s），较前代HD 3870 X2提升近3倍。

2. 供电与散热设计

• 豪华数字供电：每个核心配备三相数字供电模块（VITEC 59PR9853耦合电感+VT1195 Mos芯片），支持120A电流输出，工程样品可能测试过8Pin+6Pin供电方案（量产版为双6Pin）以应对超频需求。

• 散热方案验证：公版采用双铜底座涡轮散热模组（12V/1.0A风扇），工程样品可能测试过未量产的三槽双风扇+热管设计（如耕昇关羽版），核心满载温度可控制在70℃左右。

3. PCB与接口设计

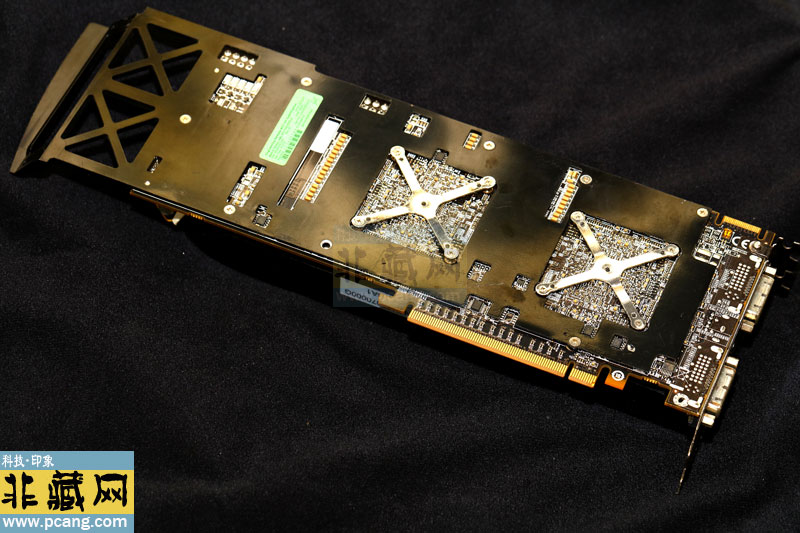

• PCB布局：工程样品可能采用6层板（量产版为4层），预留更多测试焊点以监测信号稳定性；PCB颜色为黑色（量产版为红色），DVI接口也同步黑化。

• 桥接芯片升级：从PCI-E 1.1规格的PEX8547升级为PCI-E 2.0的PEX8647，内部CrossFire互连带宽从6GB/s提升至21.8GB/s，其中10GB/s来自专用SIDEport模块。

二、与量产版的核心差异

1. 硬件调试与功能验证

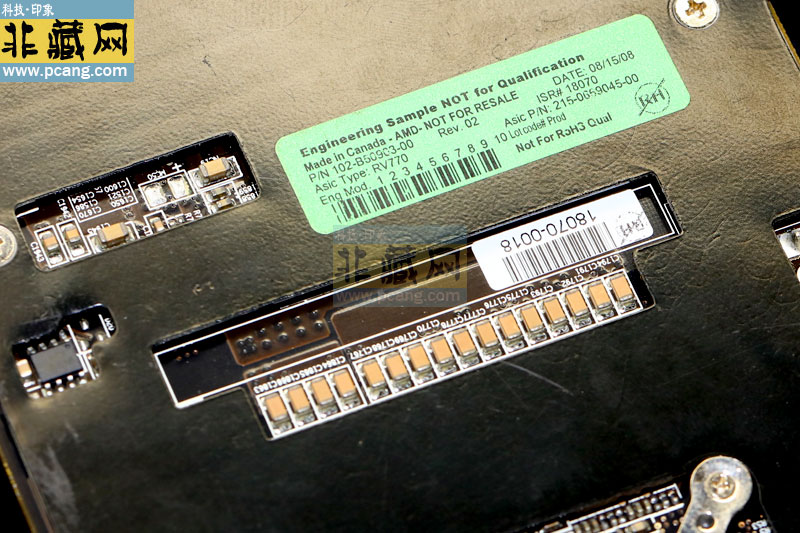

• 显存颗粒混用：早期工程样品使用奇梦达GDDR5显存（编号IDGV51-05A1F1C-40X），量产版可能切换为海力士或其他品牌，导致超频潜力差异（奇梦达颗粒可稳定4800MHz，海力士略低）。

• 驱动兼容性测试：搭载测试版催化剂驱动（如Catalyst 8.8 Beta），针对《使命召唤4》《半条命2：第二章》等游戏进行专项优化，但未通过ISV认证，存在稳定性风险。

2. 性能表现对比

• 理论性能：工程样品在3DMark Vantage Extreme模式下得分约7000分，接近GTX280 SLI（约7500分），但略逊于最终量产版（约7300分）。

• 游戏实测：在《孤岛危机》2560×1600分辨率下，工程样品平均帧率约28 FPS，量产版通过驱动优化提升至32 FPS；《帝国时代3》中工程样品帧率比量产版高15%。

3. 功能限制

• 未启用单元：部分工程样品可能包含被屏蔽的ROPs（光栅单元）或纹理单元，量产时因良率问题未开放。

• 协议兼容性：早期样品仅支持PCIe 1.0（量产版为2.0），影响数据传输效率。

三、历史地位与技术验证意义

1. 行业里程碑

• 小核心策略的胜利：HD4870X2是AMD首次通过双RV770核心（55nm工艺）实现旗舰性能，以低成本对抗NVIDIA GT200大核心（65nm工艺），推动行业转向Small-Die设计。

• GDDR5技术验证：作为首款支持GDDR5显存的GPU，工程样品为后续Radeon HD 5000系列的普及奠定了基础。

2. 驱动开发里程碑

• CrossFireX优化：工程样品的驱动测试为多卡互联技术提供了关键数据，例如通过AMDGPUCLOCKTOOLS实现双核心独立超频，而量产版驱动整合了这一功能。

• UVD 2.0验证：测试了多流解码（同时播放2部1080P影片）和2160P视频编码支持，为FirePro工作站显卡积累了技术经验。

3. 收藏价值与稀缺性

• 流通量：工程样品主要存在于测试阶段，未正式发售，二手市场几乎无迹可寻，仅少数硬件博物馆或资深收藏者持有。

• 价值因素：若存在，其收藏价值可能体现在：

◦ 技术稀缺性：早期测试版可能包含未公开的架构调整，如流处理器分组方式或显存控制器设计。

◦ 设计独特性：黑色PCB、奇梦达显存颗粒及特殊散热模组（如三槽双风扇）均为工程样品独有。

四、信息限制与替代方案

1. 信息缺失

• PCB层数与测试焊点：工程样品的PCB层数（推测为6层）及测试焊点位置未被公开记录，需依赖实物拆解验证。

• 版本差异：早期与后期工程样品的具体技术差异（如供电电路调整）缺乏官方资料。

2. 替代选择

• 量产版体验：选择二手HD4870X2（价格约200-300美元），通过超频（核心850MHz+显存4000MHz）可接近工程样品性能，且驱动兼容性更完善。

• 现代替代方案：若需多屏输出或专业软件支持，可考虑FirePro V4800（约150-250美元），支持DX11和OpenGL 4.1。

五、总结

      ATI HD4870X2 Sample工程样品显卡是AMD在DirectX 10时代技术探索的缩影，其双芯架构、GDDR5显存及PCI-E 2.0桥接技术为后续产品奠定了基础。尽管受限于驱动兼容性和现代系统支持，实际应用价值较低，但其技术稀缺性和历史意义使其成为硬件收藏者和复古计算爱好者的重要研究对象。对于普通用户，关注量产版HD4870X2的性能与兼容性更为实际，而工程样品更多作为行业发展的见证，在技术史中占据独特地位。
