Wyse1981年由吴加宁、谢伯纳德和谢格蕾丝创立。1983年推出首款畅销产品WY50，凭借低价、大屏幕和高分辨率取得成功。1989年被中国台湾投资者收购。1995年推出行业内第一台基于Windows的终端Winterm 2000。2005年，Garnett&Helfrich Capital收购其控股权。2012年，戴尔完成对Wyse的收购。早期以生产计算机字符终端闻名，后来发展为提供瘦客户机硬件、软件以及桌面虚拟化解决方案等，产品包括各种型号的瘦客户机、零客户机、云PC和移动客户端等，还提供设备管理软件等相关服务。

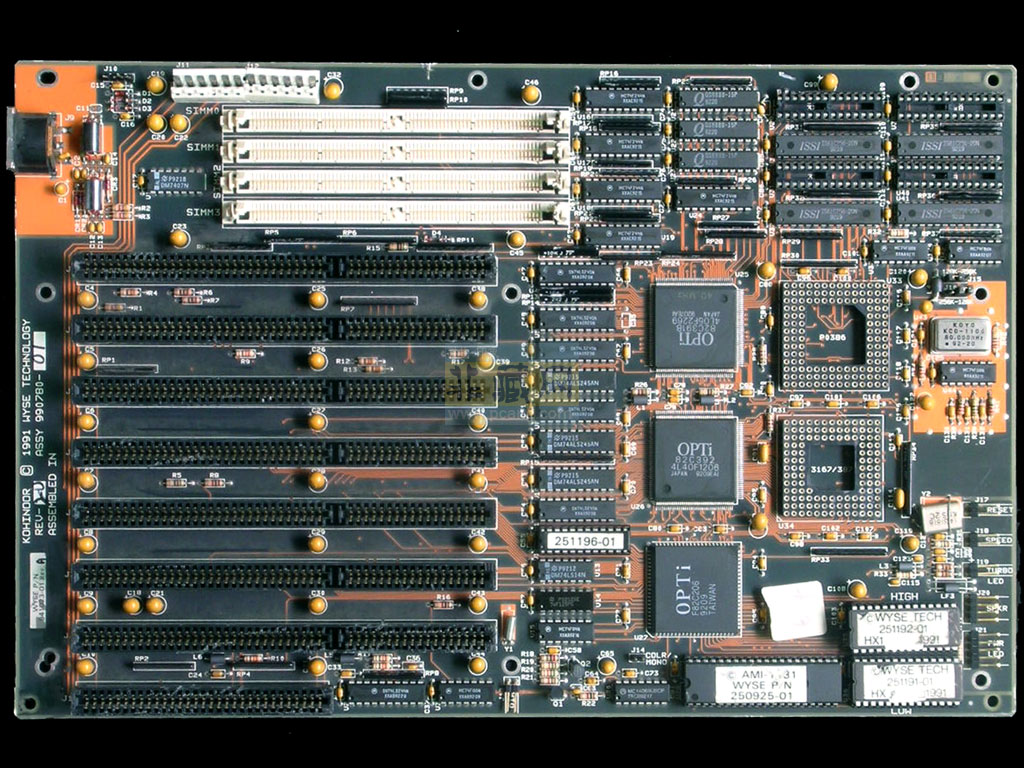

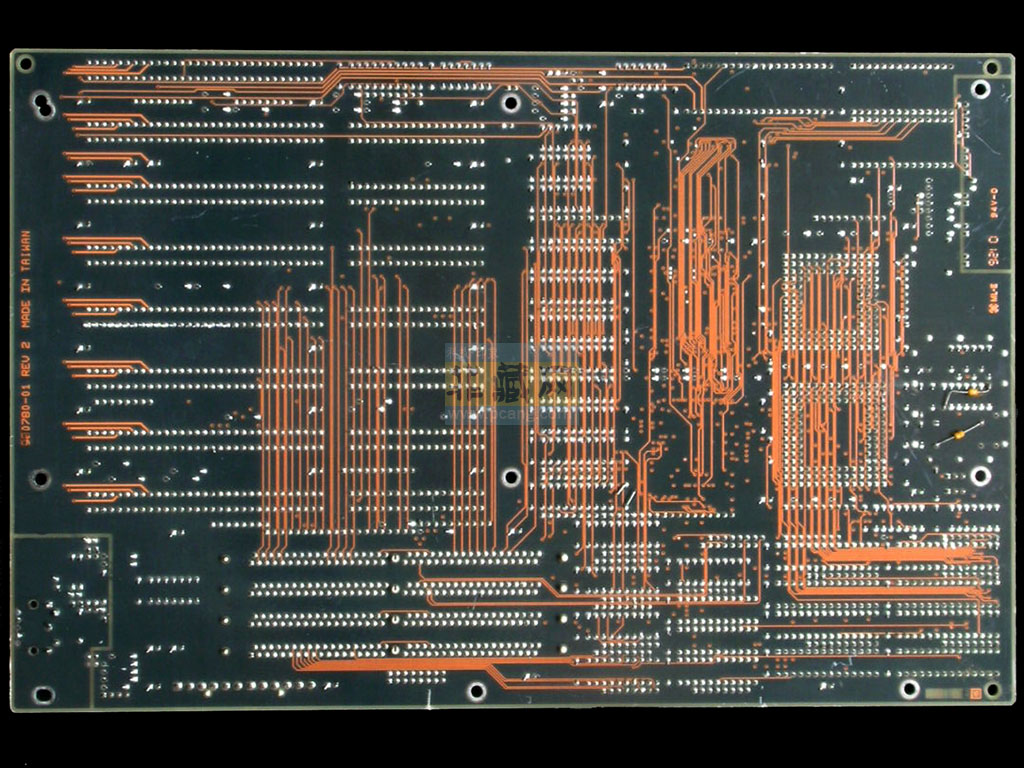

WYSE 386 Mainboard

一、WYSE 386主板的技术架构与硬件特性

1. 核心处理器支持
WYSE 386主板主要面向企业级瘦客户机市场，其硬件设计以稳定性和低功耗为核心目标。以WYSESYSTEM 386 MODEL 3225为例，该主板支持Intel 80386DX（最高25MHz）和80387 DX数学协处理器，采用PGA 132/68双插槽设计，兼容当时主流的386架构CPU。

◦ 扩展能力：通过跳线可调整CPU电压（5V）和倍频，支持非Intel处理器如AMD 386DX-40，但需手动配置BIOS参数。

◦ 缓存设计：部分型号（如WYSE DECISION 386/40）集成128KB或256KB二级缓存，显著提升数据处理效率，尤其在多任务场景下表现优于同期DIY主板。

2. 内存与存储系统

◦ 内存规格：采用30-pin SIMM插槽，最大支持16MB FPM DRAM（如256KB×4或1MB×8颗粒），需成对安装。部分型号（如DECISION 386/40）支持EDO内存，理论带宽提升30%。

◦ 存储接口：

◦ IDE接口：支持双硬盘/光驱，传输速率最高PIO Mode 2（约3.3MB/s）。

◦ FDD接口：兼容3.5英寸软驱（1.44MB），部分型号通过Super I/O芯片（如ALI M5113A）扩展功能。

3. 扩展与外设配置

◦ 总线架构：

◦ ISA总线：DECISION 386/40配备1×8-bit ISA + 7×16-bit ISA插槽，支持网卡、声卡、SCSI卡等扩展卡。

◦ 特殊接口：部分型号集成PC/104接口，用于工业级设备扩展（如数据采集卡）。

◦ I/O端口：

◦ 串口/并口：标配2×RS-232（COM1/COM2）和1×双向并口（LPT1），支持EPP/ECP模式。

◦ 网络接口：部分型号通过Realtek RTL8019AS芯片集成10Mbps以太网，支持PXE无盘启动。

4. 芯片组与BIOS

◦ 芯片组：DECISION 386/40采用OPTI 82C391（WB386PC/AT）芯片组，整合系统控制器和数据缓冲器，支持即插即用（PnP）功能。

◦ BIOS：

◦ 厂商：早期型号多采用AMI BIOS，支持密码保护和CMOS设置存储；后期可能升级为Award BIOS，增加节能模式（如STR）。

◦ 功能：通过跳线可重置BIOS，部分型号内置Dallas RTC时钟芯片，需定期更换电池以保存系统时间。

二、WYSE 386主板的行业应用与市场定位

1. 核心应用场景

◦ 企业级瘦客户机：WYSE 386主板主要用于金融终端（如银行柜员机）、教育机房（无盘工作站）和工业控制（生产线监控），其低功耗（整机功耗约15W）和高稳定性满足7×24小时运行需求。

◦ 特殊领域：

◦ 医疗设备：部分型号通过PC/104接口连接医疗传感器，用于监护仪或影像设备。

◦ 嵌入式系统：集成看门狗定时器和宽温设计，支持-40℃至85℃工作环境，适用于户外或车载设备。

2. 与同期竞品的对比
特性 WYSE 386主板 DIY 386主板（如华硕P/I-P53C）
目标市场 企业级瘦客户机/工业控制 个人电脑/工作站
芯片组 OPTI 82C391（整合I/O） Intel 82C302/303（独立南桥）
内存支持 16MB FPM/EDO（30-pin SIMM） 64MB EDO（72-pin SIMM）
扩展能力 8×ISA插槽（部分型号） 6×ISA + 2×VESA局部总线
功耗 ≤15W（无风扇设计） 30-50W（需CPU风扇）
价格 约$500（1993年） 约$200（1993年）

3. 历史地位与影响
WYSE 386主板推动了瘦客户机技术的早期普及，其低功耗设计为后续无风扇嵌入式主板奠定了基础。例如，DECISION 386/40的单芯片系统（SoC）架构（OPTI 82C391整合内存控制器和I/O）成为工业主板的经典设计范式。

三、典型型号解析：WYSESYSTEM 386 MODEL 3225

1. 硬件规格

◦ 尺寸：334mm×122mm（单板计算机设计），无扩展插槽，所有接口集成于主板。

◦ 显示：

◦ 集成显卡：采用CHIPS F65545芯片，支持VGA输出（640×480@256色），板载1MB显存。

◦ LCD接口：部分版本支持单色LCD屏（如DSTN），通过LVDS转接模块实现。

◦ 网络：需外接NE2000兼容网卡（如3Com 3C509B），通过ISA插槽扩展。

2. 维护与改造

◦ 常见故障：

◦ RTC电池失效：Dallas DS12887时钟芯片内置锂电池，需定期更换（约3-5年），否则导致CMOS数据丢失。

◦ 内存兼容性：仅支持30-pin SIMM，部分现代兼容条可能因电压不匹配（5V vs. 3.3V）无法使用。

◦ 改造案例：

◦ CPU升级：部分用户将386DX-25更换为Cyrix 486SLC2（需BIOS支持），性能提升约40%。

◦ 存储扩展：通过IDE转CF卡适配器，可将固态硬盘（如256MB DOM）作为启动盘，提升读写速度。

四、现存资源与研究途径

1. 技术文档

◦ 官方手册：WYSE官网（www.wyse.com）提供部分型号的跳线手册（如DECISION 386/40的MTL跳线指南），需通过技术支持渠道获取。

◦ 社区资源：

◦ Vogons论坛：搜索“WYSE 386”可找到爱好者分享的BIOS备份和改造经验。

◦ RetroWeb：收录WYSESYSTEM 386 MODEL 3225的详细拆解图和电路图。

2. 实物获取

◦ 二手市场：eBay或复古硬件交易平台（如The Retro Web）偶见WYSE 386主板，价格约$50-200，需注意检查RTC电池和电容状态。

◦ 替代方案：若需测试386系统，可使用QEMU模拟器，加载WYSE专用BIOS镜像（如wyse386.bin）。

3. 兼容性验证工具

◦ 硬件检测：使用PC-Doctor for DOS或HWiNFO32（需启动盘）检测主板型号、内存配置和CPU状态。

◦ 软件测试：运行PCMark 2.0或SiSoft Sandra，对比WYSE 386与同期DIY主板的性能差异。

五、总结与历史价值

WYSE 386主板是企业级计算与嵌入式技术融合的典型案例，其设计理念（低功耗、高集成度）直接影响了后续瘦客户机和工业主板的发展。尽管在个人电脑市场中被DIY主板取代，但其在金融、医疗等垂直领域的应用延续至21世纪初。对于硬件爱好者而言，WYSE 386主板不仅是技术研究的对象，更是理解90年代企业IT架构的重要窗口。
