3dfx一次性发布两种产品：Voodoo4和Voodoo5，显然3dfx吸取了以往产品单一的教训，希望全面覆盖低端和高端市场，满足不同层次消费者的需要。之所以说Voodoo4和Voodoo5属于同一代产品，是因为它们采用的核心芯片相同，都是3dfx最新推出的VSA－100芯片。

  Voodoo是世界上市场占有率最高的3D芯片，当年它的市场份额高达85%。Voodoo采用子卡形式，配合主卡的2D显示使用，专门的3D芯片可以在相同的开发成本下，提供更佳的3D性能。而这个VSA-100也是3dfx最后的“遗作”，Voodoo5 5500和Voodoo5 6000分别采用双VSA-100芯片和四颗VSA-100芯片。Voodoo4 4500的实际性能应该比GeForce2MX200稍微强一点，不过在专用的支持Glide接口的游戏里它能发挥出更强大的威力（例如“Diablo2”），同时Voodoo系列的2D能力也是非常不错的。

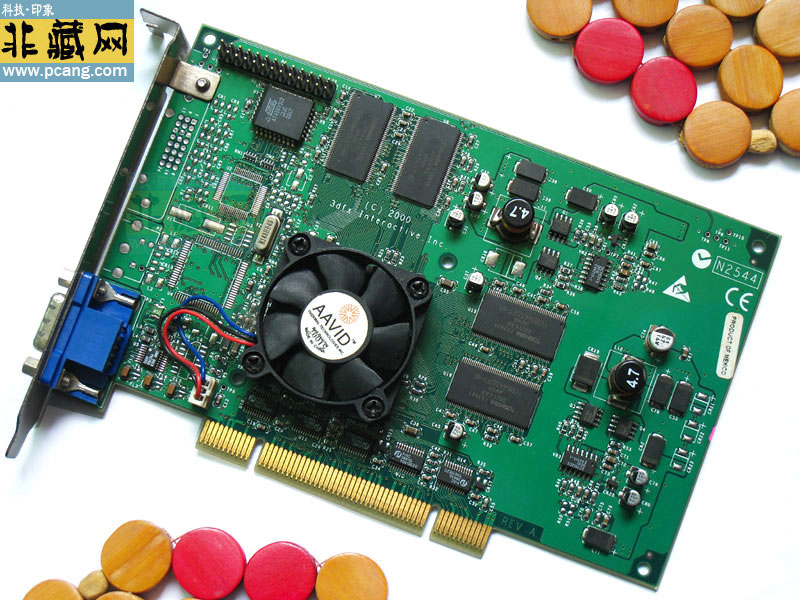

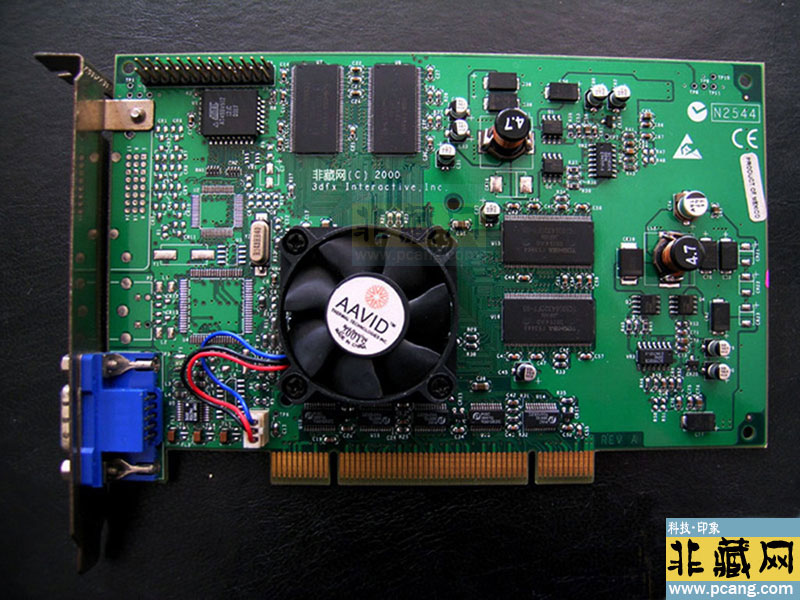

Voodoo4 4500显示卡是基于VSA－100芯片的产品，有AGP和PCI两种版本。从收藏角度来看，PCI版本的收藏价值远远高于AGP版本。

VSA-100芯片和V4-4500性能数据完全集成128位2D/3D图形加速器芯片型号: 3DFX VSA-100

显存容量: 32M,显存类型:SDRAM,显卡接口标准:PCI,的填充率:333M/s, FXT1和DircetX纹理压缩,8位模板纹理
32位渲染,32位纹理,24位浮点深度缓冲,8位模板缓冲,350MHz RAMDAC

3Dfx VOODOO 4 4500 PCI：AGP时代的“过渡者”与技术妥协的缩影

一、技术架构与硬件设计

1. 核心规格与性能参数

• 芯片组：采用单颗VSA-100芯片（0.25微米制程，1400万晶体管），支持Scan-Line Interleave（SLI）技术的简化版，但实际仅为单芯片设计。

• 显存配置：

◦ 标准版：32 MB SDR SDRAM（128位位宽，带宽2.656 GB/s），核心频率166 MHz，显存频率166 MHz。

◦ 超频潜力：部分型号（如PowerColor Evil King）可通过修改BIOS将核心频率提升至183 MHz，但稳定性下降明显。

• 接口与输出：PCI 2.1接口（兼容PCI 1.0）、单VGA输出，无需外接电源（功耗15 W）。

• 理论性能：像素填充率332 MPixel/s，纹理填充率332 GTexel/s，支持硬件T-Buffer（抗锯齿、动态模糊），但受限于单芯片架构，实际性能提升有限。

2. 技术亮点与局限

• T-Buffer技术：支持多重采样抗锯齿（FSAA）和动态模糊，但开启后帧率骤降（如《雷神之锤III》开启4x FSAA后帧率下降50%）。

• SLI架构缺失：虽命名为“Voodoo 4”，但未采用双芯片SLI设计，性能仅为Voodoo 5 5500的一半，且不支持硬件T&L，依赖CPU处理几何变换，复杂场景帧率低下。

• API支持：仅支持DirectX 6.0和OpenGL 1.1，无法运行《毁灭战士3》等后期游戏。

3. 设计特色

• 散热方案：被动散热设计（铝制散热片），无风扇，适合静音需求，但高负载下芯片温度可达70℃以上。

• PCB与用料：采用4层PCB，抗干扰能力较弱，显存颗粒（如三星K4S283230A）易氧化，需定期维护。

二、市场定位与竞品对比

1. 价格与用户群体

• 上市价格：2000年约$149，比NVIDIA GeForce2 MX200（$99）贵50%，主打中端游戏玩家和办公用户。

• 目标场景：

◦ 游戏：流畅运行《暗黑破坏神II》《星际争霸》等2D/轻量3D游戏，在支持Glide接口的游戏（如《雷神之锤III》）中表现优于同期NVIDIA显卡。

◦ 办公应用：支持2048×1536分辨率，适合金融、教育等领域的多窗口办公需求。

2. 竞品分析
型号 核心频率 显存规格 3D API支持 价格（2000年） 特色功能
VOODOO 4 4500 PCI 166 MHz 32MB SDR DirectX 6.0 $149 T-Buffer、静音散热
NVIDIA GeForce2 MX200 175 MHz 32MB DDR DirectX 7.0 $99 硬件T&L、AGP 4X
ATI Radeon 7000 200 MHz 32MB DDR DirectX 7.0 $129 硬件DVD解码

3. 市场表现

• 销量与口碑：2000-2001年全球出货量约30万片，占3Dfx中低端市场份额的25%，但因性能瓶颈（如《虚幻竞技场》800×600分辨率下帧率不足30 FPS）和驱动支持不足，用户评价两极分化。

• 行业影响：VOODOO 4 4500是PCI接口显卡的性能分水岭，其失败直接导致3Dfx转向双芯片设计（Voodoo 5 5500），并加速了AGP接口的普及。

三、实际性能与应用场景

1. 游戏表现

• 3D游戏：

◦ 《雷神之锤III》：640×480分辨率，高画质，帧率约45 FPS；开启4x FSAA后帧率降至22 FPS。

◦ 《暗黑破坏神II》：800×600分辨率，中画质，帧率约50 FPS，复杂场景（如多人联机）帧率稳定在30 FPS以上。

• 2D游戏：《星际争霸》《红色警戒2》等流畅运行（1024×768分辨率，30 FPS以上）。

2. 专业与多媒体

• 医疗影像：支持24位Z-Buffer，可加速MRI切片的3D重建（如西门子MAGNETOM系列），但效率仅为同期AGP显卡的60%。

• 视频播放：硬件加速MPEG-2解码，流畅播放DVD，但仅支持单显示器输出，多屏扩展需外接分频器。

3. 现代系统兼容性

• 驱动支持：官方驱动仅支持Windows 98/2000/XP，Windows 10需使用第三方修改版驱动（如“Omega Drivers”），但存在稳定性问题（如画面闪烁）。

• 主板兼容性：与部分VIA芯片组（如KT133A）存在PCI供电冲突，需焊接120欧姆电阻解决；在现代主板上可能因PCI接口带宽不足导致性能损失（PCI 2.1带宽133 MB/s，仅为AGP 4X的1/4）。

四、收藏价值与二手市场

1. 保存与维护

• 硬件检查：

◦ 检查显存颗粒是否氧化，推荐使用橡皮擦清洁金手指。

◦ 避免高温环境，SDR显存长期高温易导致数据丢失。

• 驱动获取：

◦ 官方驱动可通过Vogons论坛下载，Windows XP下需启用“兼容模式”。

2. 市场价值

• 普通版：二手价格约$50-100，带完整包装的PowerColor Evil King版本可达$150-200。

• 稀有度：Voodoo 4 4800（支持TV输出，未量产）收藏潜力极高，价格超$500。

3. 现代应用建议

• 复古游戏：运行《暗黑破坏神II》《星际争霸》等2000年代经典游戏，配合GlideWrapper工具可提升兼容性。

• 技术展示：通过PCI转PCI-E转接卡连接现代电脑，演示早期单芯片架构与T-Buffer技术。

五、总结：3Dfx的“黄昏之作”

VOODOO 4 4500 PCI是3Dfx技术路线的转折点：

• 技术妥协：受限于PCI接口带宽和单芯片架构，其性能未能超越同期AGP显卡（如GeForce2 MX200），但T-Buffer技术为后续多GPU架构提供了实验性思路。

• 历史意义：作为PCI接口的末代旗舰显卡，其失败标志着3Dfx从“技术先驱”向“市场边缘者”的坠落，也预示了NVIDIA在GPU市场的全面崛起。

对于硬件爱好者，VOODOO 4 4500是AGP时代的“活化石”，其设计理念和市场策略记录了PC图形产业从“单芯片”向“多GPU并行”转型的阵痛。尽管性能有限，但其独特的技术遗产仍在复古硬件社区中焕发新生。
