3Dfx Voodoo 4 4500 AGP：AGP时代的“单芯挑战者”与技术妥协

一、技术架构与硬件设计

1. 核心规格与性能参数

• 芯片组：采用单颗VSA-100芯片（0.25微米制程，1400万晶体管），支持Scan-Line Interleave（SLI）技术的简化版，但实际未启用多芯片并行功能。

• 显存配置：

◦ 标准版：32 MB SDR SDRAM（128位位宽，带宽2.656 GB/s），核心频率166 MHz，显存频率166 MHz。

◦ 工程样品：存在64 MB版本（如Voodoo 4 4800 AGP），但未量产，仅在少数测试中出现。

• 接口与输出：AGP 4X接口（兼容AGP 2X）、单VGA输出，功耗15 W，无需外接电源。

• 理论性能：像素填充率332 MPixel/s（单纹理）/166 MPixel/s（双纹理），纹理填充率332 GTexel/s，支持硬件T-Buffer（抗锯齿、动态模糊）。

2. 技术亮点与局限

• T-Buffer技术：支持2倍多重采样抗锯齿（FSAA），但开启后性能骤降（如《雷神之锤III》帧率下降50%），且不支持4倍FSAA。

• API支持：仅支持DirectX 6.0和OpenGL 1.1，无法运行《毁灭战士3》等后期游戏。

• 硬件瓶颈：

◦ 无硬件T&L：依赖CPU处理3D变换，复杂场景帧率低下（如《虚幻竞技场》复杂光影场景帧率不足30 FPS）。

◦ 显存带宽限制：SDR显存带宽仅为同期DDR显存的一半（如GeForce 256 DDR带宽4.8 GB/s）。

3. 设计特色

• 散热方案：被动散热设计（铝制散热片），无风扇，适合静音需求，但高负载下温度可达70℃。

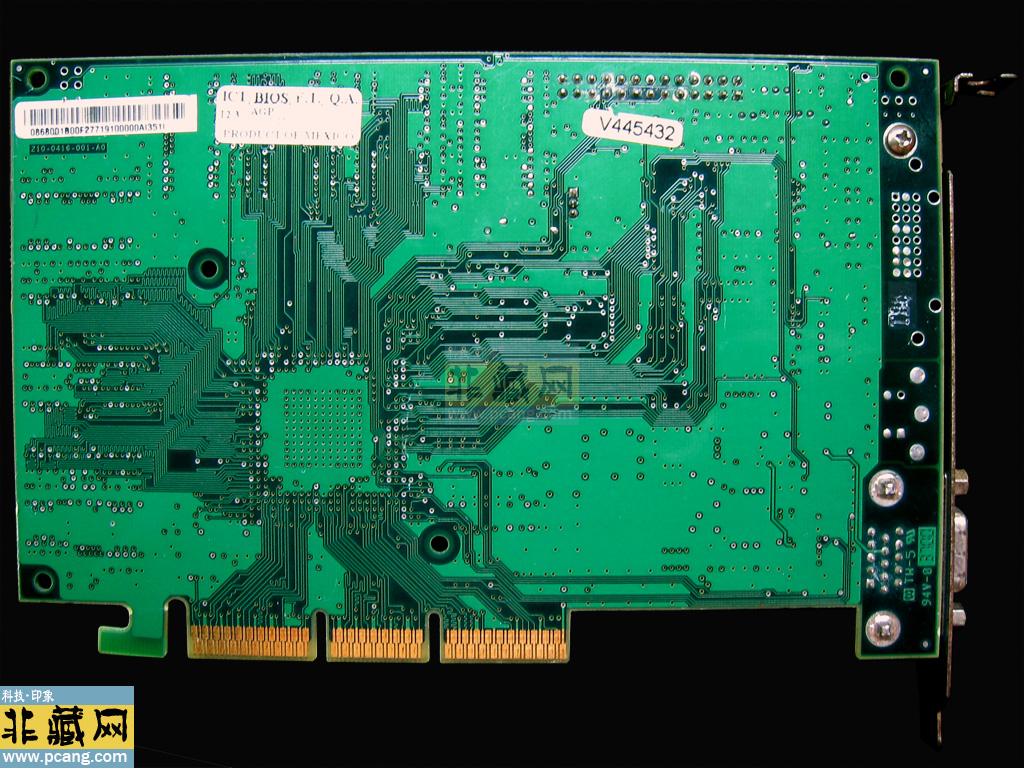

• PCB与用料：采用6层PCB，抗干扰能力强，但显存颗粒（如东芝6ns SDRAM）易氧化，需定期维护。

二、市场定位与竞品对比

1. 价格与用户群体

• 上市价格：2000年约$150，比NVIDIA GeForce 2 MX（$120）贵25%，主打中端游戏玩家和图形工作站用户。

• 目标场景：

◦ 游戏：流畅运行《雷神之锤III》《暗黑破坏神II》等早期3D游戏，支持FSAA提升画质。

◦ 专业应用：医疗影像处理（如MRI切片渲染）、建筑可视化（如AutoCAD 2000）。

2. 竞品分析
型号 核心频率 显存规格 3D API支持 价格（2000年） 特色功能
Voodoo 4 4500 AGP 166 MHz 32MB SDR DirectX 6.0 $150 T-Buffer、AGP 4X
NVIDIA GeForce 2 MX 175 MHz 32MB DDR DirectX 7.0 $120 硬件T&L、AGP 4X
ATI Radeon 7500 290 MHz 32MB DDR DirectX 8.1 $180 硬件DVD解码、AGP 4X

3. 市场表现

• 销量与口碑：2000-2001年全球出货量约30万片，占3Dfx中端市场份额的25%，但因驱动支持不足（3Dfx被NVIDIA收购后停止更新）和性能瓶颈，用户评价两极分化。

• 行业影响：Voodoo 4 4500是AGP接口单芯显卡的性能标杆，其简化的SLI架构为后续多GPU技术提供了实验基础。

三、实际性能与应用场景

1. 游戏表现

• 3D游戏：

◦ 《雷神之锤III》：640×480分辨率，高画质，帧率约60 FPS；开启2x FSAA后帧率降至30 FPS。

◦ 《虚幻竞技场》：800×600分辨率，中画质，帧率约45 FPS；复杂场景（如多光源）帧率下降至25 FPS。

• 2D游戏：《暗黑破坏神II》《星际争霸》等流畅运行（1024×768分辨率，30 FPS以上）。

2. 专业与多媒体

• 医疗影像：支持24位Z-Buffer，可加速MRI切片的3D重建（如西门子MAGNETOM系列）。

• 视频播放：硬件加速MPEG-2解码，流畅播放DVD，但仅支持单显示器输出。

3. 现代系统兼容性

• 驱动支持：官方驱动仅支持Windows 98/2000/XP，Windows 10需使用第三方修改版驱动（如“Omega Drivers”），但部分功能（如FSAA）可能无法正常启用。

• 主板兼容性：与部分VIA芯片组（如KT133A）存在AGP供电冲突，需调整BIOS设置或更换主板。

四、收藏价值与二手市场

1. 保存与维护

• 硬件检查：

◦ 检查显存颗粒是否氧化，推荐使用橡皮擦清洁金手指。

◦ 避免高温环境，SDR显存长期高温易导致数据丢失。

• 驱动获取：

◦ 官方驱动可通过Vogons论坛下载，Windows XP下需启用“兼容模式”。

2. 市场价值

• 普通版：二手价格约**$50-100**，带完整包装的STB Velocity 128可达**$150-200**。

• 稀有度：Voodoo 4 4800 AGP工程样品（带DVI接口）收藏潜力极高，价格超**$1,000**，但需警惕改装或伪造品。

3. 现代应用建议

• 复古游戏：运行《暗黑破坏神II》《星际争霸》等2000年代经典游戏。

• 技术展示：通过AGP转PCI-E转接卡连接现代电脑，演示早期单芯架构的技术局限。

五、总结：3Dfx的“末代单芯”与行业遗产

Voodoo 4 4500 AGP是3Dfx技术路线的缩影：

• 技术妥协：受限于单芯片架构和SDR显存，其性能未能超越同期AGP显卡（如GeForce 2 MX），但在Glide API游戏中仍具优势。

• 历史意义：作为AGP接口的中端旗舰，其T-Buffer技术和简化SLI架构为后续多GPU设计提供了宝贵经验。

对于硬件爱好者，Voodoo 4 4500是3D加速黄金时代的“过渡产物”，其设计理念和市场策略记录了PC图形产业从“PCI依赖”向“AGP性能跃升”转型的关键阶段。尽管性能有限，但其独特的技术遗产仍在复古硬件社区中焕发新生。
