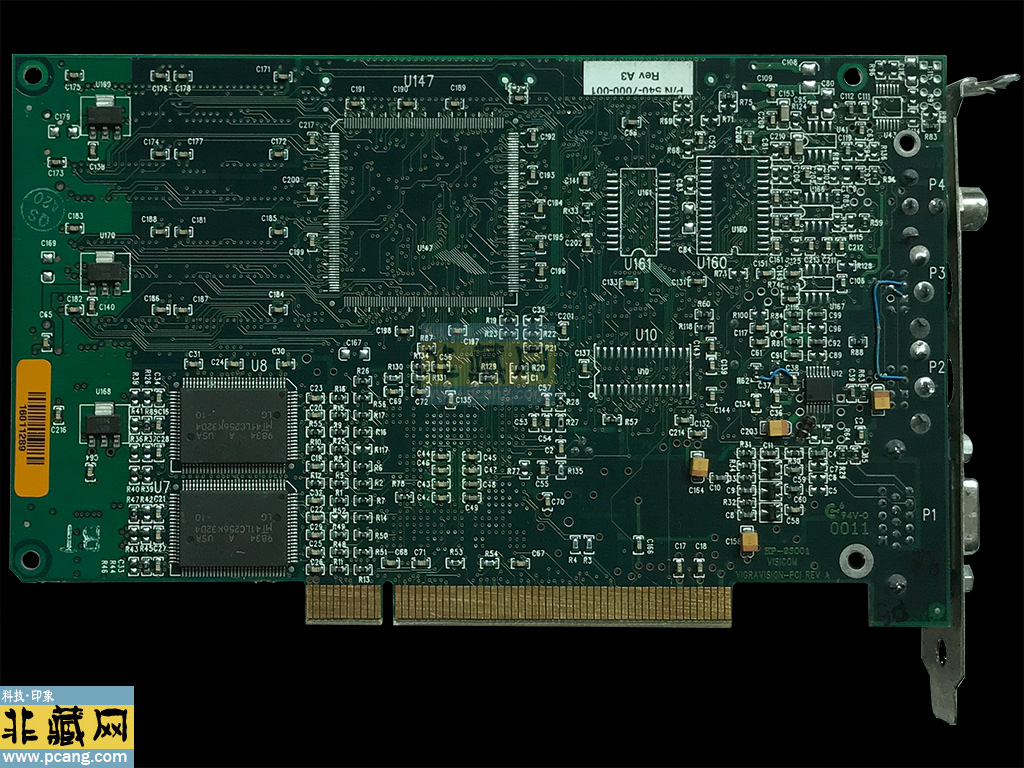

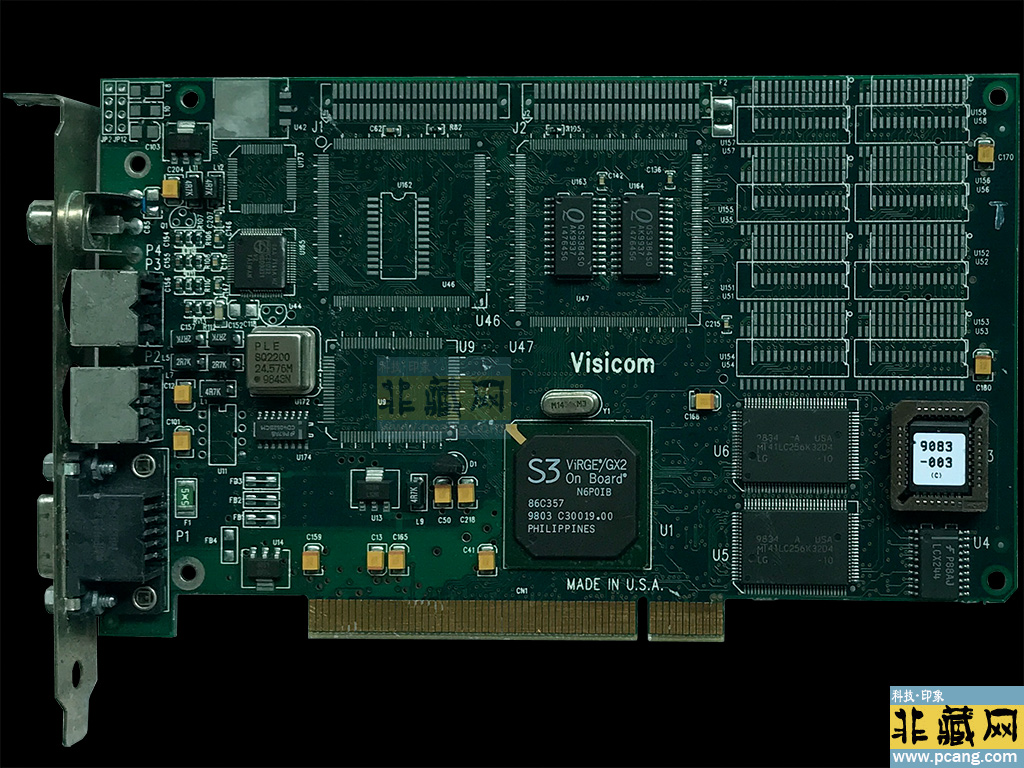

Visicom s3 virge/gx2

收藏者:Kane  藏品属地:广东深圳  藏品年代:2000  类目:显示卡  核心代码:86C357  DX:0  总线接口:PCI   显存容量:4MB  价位代码:FC

visicom

visicom

Visicom S3 Virge/GX2是一款基于S3 ViRGE/GX2芯片的AGP显卡,由Visicom(皇朝)在1997年推出。作为S3 Graphics早期3D加速卡的代表产品,它在2D加速和基础3D性能上取得了平衡,成为Windows 95/98时代主流市场的典型解决方案。

一、技术架构与硬件配置

1. 核心架构

• 显示芯片:S3 ViRGE/GX2(研发代号86C357),采用0.35微米制程工艺,晶体管数量约300万颗。

• 渲染单元:

◦ 像素管线:1条(单周期单纹理)。

◦ 顶点单元:无独立单元,依赖CPU软件模拟。

• API支持:

◦ DirectX:部分支持DirectX 3.0(仅基础3D功能)。

◦ OpenGL:无官方支持,需通过第三方库实现。

◦ 专有API:S3D(S3的3D加速接口,用于特定游戏优化)。

2. 显存与接口

• 显存配置:

◦ 容量:4MB SGRAM(部分型号支持8MB,但需主板BIOS扩展)。

◦ 位宽:64-bit,带宽720MB/s(90MHz频率)。

• 接口类型:

◦ 总线:AGP 1X(兼容PCI 2.1)。

◦ 输出:VGA+S-Video(部分型号集成复合视频输出)。

3. 特色技术

• S3D引擎:支持基础3D加速,包括Z缓冲、纹理映射和光照效果,但缺乏硬件三角形生成能力。

• DuoView双显技术:支持同时输出到CRT和TV,适合多屏办公场景。

• Chromotion视频引擎:硬件加速MPEG-1播放,提升VCD画质。

二、性能表现与游戏实测

1. 理论性能

• 像素填充率:90MHz × 1管线 = 90 MPixel/s。

• 纹理填充率:90MHz × 1管线 = 90 MTexel/s。

• 浮点性能:约 3.6 GFLOPS(依赖CPU辅助)。

2. 游戏实测
游戏名称 分辨率 画质设置 帧率(FPS) 对比竞品(Riva TNT/ATI Rage)
《雷神之锤2》 640×480 低特效 15-20 落后约50%
《古墓丽影2》 640×480 中特效 12-18 落后约40%
《星际争霸》 800×600 最高画质 25-30 接近ATI Rage Pro
《3DMark99 Max》 标准测试 默认设置 350分 落后Riva TNT(1200分)

3. 技术局限

• 3D性能瓶颈:缺乏硬件T&L(变换与光照),复杂场景依赖CPU计算。

• 显存带宽不足:64-bit SGRAM在高分辨率下带宽捉襟见肘。

• 抗锯齿缺失:仅支持2×FSAA,且性能损失超过50%。

三、市场定位与用户反馈

1. 价格与竞品

• 上市价格:1997年约500-800元,低于同期NVIDIA Riva TNT(1200元)和ATI Rage Pro(1000元)。

• 竞争优势:

◦ 低功耗:无需外接供电,被动散热设计。

◦ 兼容性:支持Windows 95/98和DOS双系统,适合家庭与办公。

• 劣势:3D性能落后于主流竞品,缺乏DirectX 5完整支持。

2. 用户评价

• 优点:

◦ 2D加速:2D图形处理速度接近专业显卡(如Matrox Mystique)。

◦ 视频播放:硬件MPEG-1解码优化,VCD播放流畅。

◦ 稳定性:驱动兼容性良好,适合长期使用。

• 缺点:

◦ 3D性能弱:无法运行《Quake III》等新一代3D游戏。

◦ 显存限制:4MB显存在高分辨率下频繁卡顿。

四、厂商型号与历史意义

1. 主要厂商型号

• Visicom S3 Virge/GX2:4MB SGRAM,AGP 1X,双显输出。

• Apac SG200A:核心/显存频率90MHz,被动散热。

• Flagpoint FPV GX2:8MB SGRAM,支持AGP 2X(需主板支持)。

2. 技术过渡

• 整合趋势:ViRGE/GX2是S3从2D霸主向3D市场转型的产物,为后续Savage系列铺路。

• 市场教育:以低价策略推动3D加速卡普及,培养了早期DIY用户群体。

3. 收藏价值

• 复古游戏:在Windows 98系统中运行《暗黑破坏神》《红色警戒》等经典游戏表现稳定。

• 硬件考古:S3D技术的实物载体,对研究图形芯片发展史具有参考价值。

• 二手市场:成色较好的型号价格约30-50元,收藏者多为硬件爱好者。

五、驱动支持与兼容性

1. 官方支持

• Windows 95/98/ME:S3官方提供驱动程序,最高支持到DirectX 3.0。

• Windows NT 4.0:基础显示功能可用,但3D加速受限。

• Linux:开源驱动(如xf86-video-s3)提供基础功能,但3D加速不可用。

2. 现代系统适配

• Windows 10/11:无法原生支持,需使用虚拟机(如VMware Workstation)或复古硬件平台。

• 兼容性问题:部分游戏(如《半条命》)可能出现贴图错误,需关闭特效或更新驱动。

六、同类产品对比
型号 核心 显存 性能定位 价格(1997年)
Visicom Virge/GX2 S3 Virge/GX2 4MB SGRAM 入门级3D 500元
七彩虹Riva TNT NVIDIA TNT 8MB SGRAM 主流级3D 1200元
昂达Rage Pro ATI Rage Pro 8MB SGRAM 中高端3D 1000元

七、总结:技术遗产与市场启示

Visicom S3 Virge/GX2是S3 Graphics在3D加速卡市场的早期尝试,其低功耗、高兼容性和性价比策略推动了3D加速卡的普及。尽管性能有限,但它见证了图形芯片从2D向3D过渡的关键时期,为后续整合型显卡的发展奠定了基础。对于硬件爱好者而言,它不仅是一块怀旧的显卡,更是一段技术史的缩影——反映了S3从2D霸主到3D市场边缘的兴衰历程。
