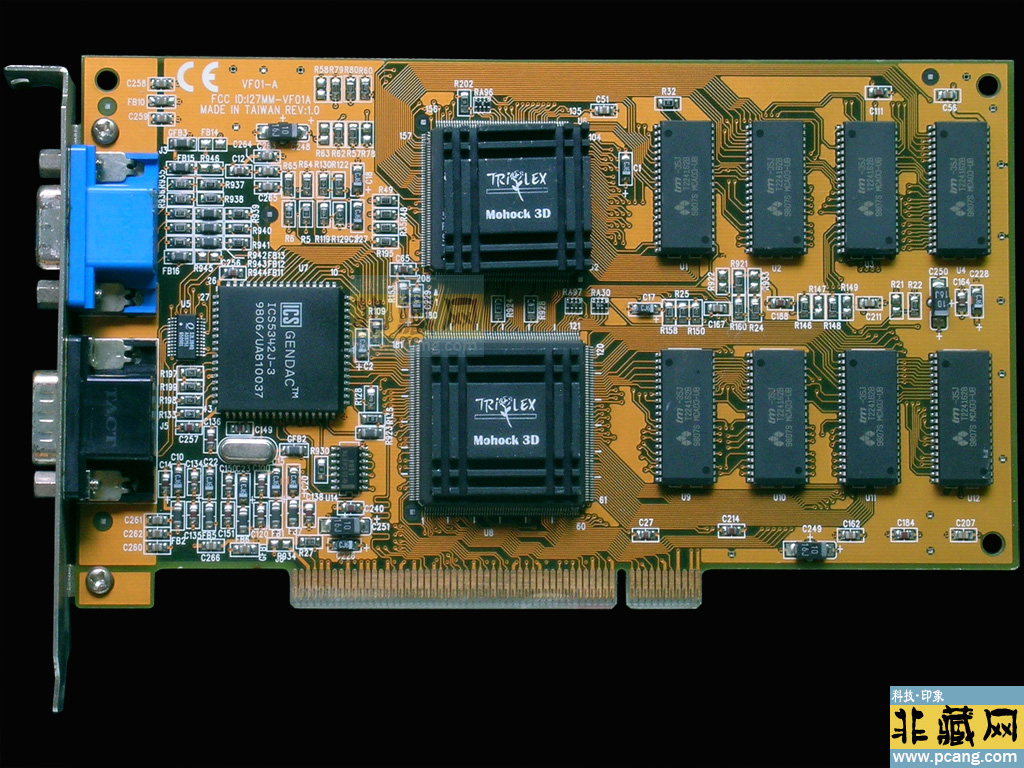

Triplex Mohock 3D（3DFX VOODOO1）：开启3D加速时代的“魔法卡”

一、技术架构：3DFX SST1芯片的革命性设计

1. 硬件配置与性能参数

• 核心芯片：3DFX SST1（VSA-100），0.35微米制程，120万个晶体管，专为3D加速优化。

• 显存规格：

◦ 标准版：4MB EDO DRAM（2MB用于纹理缓存，2MB用于帧缓冲）。

◦ 高配版：8MB VRAM（仅部分厂商提供，如Diamond Monster 3D）。

• 接口类型：PCI 2.1（支持即插即用），需搭配主显卡（如S3 Virge或Trident 9685）使用。

• 3D API：支持OpenGL 1.1（通过Glide API扩展）、Direct3D 1.0。

• 核心频率：90 MHz（显存频率同步），理论像素填充率约40-50 MPixel/s。

2. 独特设计理念

• 双芯片架构：

◦ FBI（Frame Buffer Interface）：负责帧缓冲、Z-Buffer和光栅化。

◦ TMU（Texture Mapping Unit）：处理纹理过滤和光照计算。

• SLI（Scanline Interleave）技术：

◦ 允许两张VOODOO1显卡并行工作，通过SLI桥接器提升填充率（最高达100 MPixel/s）。

◦ 需主板支持特殊SLI接口，实际应用较少。

3. 技术局限

• 无2D加速：需依赖主显卡处理2D输出，3D模式需通过物理开关或软件切换。

• 分辨率限制：

◦ 单卡：最高640×480（16位色）。

◦ SLI双卡：支持800×600（16位色），但帧率下降明显。

• 缺乏抗锯齿：仅支持双线性过滤，画面细腻度落后于同期Voodoo2。

二、市场定位与历史意义

1. 竞品对比与价格策略
型号 核心频率 显存规格 3D API支持 价格（1996年） 特色功能
Triplex Mohock 3D 90 MHz 4MB EDO OpenGL 1.1 $249-299 低功耗、静音散热
Diamond Monster 3D 90 MHz 4MB VRAM Glide $349 支持SLI双卡
Rendition Vérité 1000 83 MHz 8MB VRAM OpenGL 1.1 $599 独立2D/3D处理

2. 用户反馈与市场表现

• 目标用户：

◦ 硬核游戏玩家：追求《雷神之锤》《古墓丽影》等3D游戏的流畅体验。

◦ 预算有限的DIY用户：VOODOO1价格仅为Rendition Vérité 1000的一半。

• 口碑评价：

◦ 正面：3D加速效果震撼，开启了硬件加速游戏的先河。

◦ 负面：需搭配主显卡，安装复杂；驱动兼容性差（如Windows 95下频繁蓝屏）。

3. 市场影响

• 技术标杆：VOODOO1的成功推动了3D加速卡的普及，1997年全球销量突破200万片。

• 行业变革：迫使NVIDIA、ATI加速3D芯片研发，间接催生了GeForce 256和Radeon 7500。

三、功能特性：Glide API的“黑魔法”

1. 3D加速技术

• 纹理映射：支持16位色纹理，最大纹理尺寸256×256。

• 光照模型：硬件实现Phong光照，支持环境光、漫反射和镜面反射。

• 特殊效果：

◦ 雾化：模拟烟雾或远距离模糊效果。

◦ 透明材质：支持半透明物体渲染（如玻璃、火焰）。

2. 软件生态

• Glide API：3DFX专属API，游戏开发者可绕过OpenGL/Direct3D直接调用硬件功能，性能提升30%以上。

• 捆绑软件：

◦ 3DMark 99 Max：早期显卡性能测试工具。

◦ GlideFix：第三方工具，修复部分游戏兼容性问题。

3. 视频输出

• VGA输入/输出：通过主显卡输入2D信号，3D模式下接管输出。

• TV-OUT：部分型号支持S-Video输出，可连接CRT电视（如Triplex Mohock 3D TV版）。

四、应用场景与性能实测

1. 游戏表现

• 《雷神之锤》：

◦ 640×480分辨率，16位色，帧率稳定30 FPS（无加速时仅8-12 FPS）。

• 《古墓丽影》：

◦ 640×480分辨率，开启纹理过滤，帧率约20 FPS。

• 《毁灭战士3》：

◦ 不支持（需Voodoo2或更高）。

2. 多媒体应用

• VCD播放：通过硬件MPEG-1解码，CPU占用率从90%降至50%。

• 3D建模：支持AutoCAD 14的OpenGL渲染插件，加速3D模型预览。

五、收藏价值与现代使用建议

1. 保存与维护

• 硬件检查：

◦ 检查显存颗粒（如NEC uPD4210400）是否氧化，推荐使用橡皮擦清洁金手指。

◦ 避免高温环境，EDO显存长期高温易导致数据丢失。

• 驱动获取：

◦ 官方驱动可通过Vogons论坛下载（需兼容模式运行于Windows 95/98）。

2. 市场价值

• 普通版：二手价格约**$30-50**，带完整包装的Triplex Mohock 3D TV版可达**$100-150**。

• 稀有度：8MB VRAM版本（如Diamond Monster 3D）收藏潜力较高，价格超**$200**。

3. 现代应用场景

• 复古游戏：流畅运行1996-1998年的3D游戏（如《Quake II》《Unreal》）。

• 技术展示：通过PCI转USB转接卡连接现代电脑，演示早期3D加速技术。

六、总结：3D加速的“寒武纪物种”

Triplex Mohock 3D（3DFX VOODOO1）是PC图形史上的里程碑：

• 革命性：首款纯3D加速卡，重新定义了游戏画面标准。

• 局限性：依赖主显卡、驱动兼容性差，最终被集成2D/3D功能的显卡取代。

对于硬件爱好者，VOODOO1是复古计算的“活化石”，其设计理念和市场策略为研究3D加速技术的发展提供了关键样本。尽管在商业上被后续产品超越，但其开启的3D革命至今仍在影响着游戏和图形产业。
