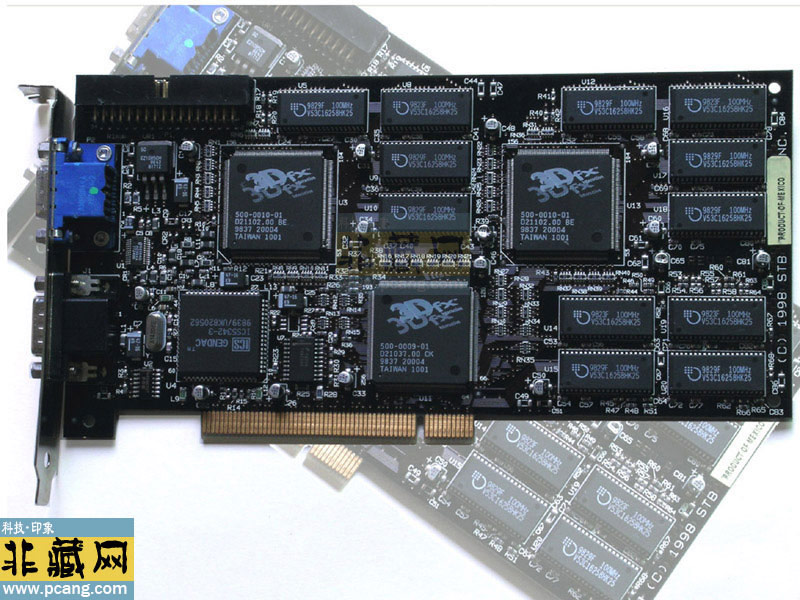

STB VOODOO2（黑金刚）是1998年3dfx技术授权下的经典PCI接口3D加速卡，由墨西哥厂商STB（SiTong
Business）生产，因其黑褐色PCB设计和高性能表现被玩家称为“黑金刚”。它是Voodoo2芯片的代表性产品之一，在3D游戏史上具有里程碑意义，推动了PC图形技术的发展。
一、核心技术与硬件规格
1. 芯片与架构
◦ 核心芯片：3dfx
Voodoo2（SST-2），采用0.25微米工艺，集成约300万个晶体管，支持硬件加速的3D纹理映射、Z-Buffer（16位）和单周期双纹理（Single
Cycle Dual Texturing）。
◦ 显存配置：
◦ 容量：12MB EDO DRAM（部分版本为8MB），显存带宽2.2GB/s（100MHz显存频率）。
◦ 扩展限制：原生不支持显存升级，但部分改装案例显示可通过焊接扩展至16MB（需定制PCB子卡）。
◦ 接口：PCI 2.1，需与独立2D显卡（如S3 Trio64V+）协同工作，无AGP版本。
2. 性能参数
◦ 核心频率：90MHz（部分STB版本超频至100MHz），像素填充率90M/s，三角形生成率约3M/秒。
◦ 分辨率支持：3D渲染最高1024×768（需SLI模式），单卡支持800×600（16位色）。
◦ API兼容性：原生支持Glide 2.0、Direct3D
6.0，需通过“nGlide”或“dgVoodoo2”工具转换为现代API。
二、历史背景与市场定位
• 发布时间：1998年，作为3dfx Voodoo2的授权产品，与Diamond Monster 3D
II、Hercules Prophet II同期竞争。
• 技术优势：
◦ 纯3D加速：专注3D渲染，2D输出由主卡负责，避免性能瓶颈。
◦ SLI技术：通过扫描线交错（Scan-Line
Interleave）实现双卡并联，理论性能翻倍，支持1024×768分辨率。
• 局限性：
◦ 依赖主卡：需搭配独立2D显卡，增加装机成本。
◦ 显存瓶颈：12MB显存限制高分辨率纹理加载，复杂场景易卡顿。
三、兼容性与驱动支持
1. 系统兼容性
◦ 原生支持：Windows 95/98/NT 4.0，部分驱动可适配Windows 2000。
◦ 现代系统适配：
◦ 虚拟机方案：通过VMware或VirtualBox运行Windows 98，还原原生性能。
◦ 兼容性工具：
◦ dgVoodoo2：将Direct3D/OpenGL转换为DirectX 9，实现Windows
10/11下的基本功能。
◦ nGlide：将Glide API转换为Direct3D，提升游戏兼容性。
2. 驱动问题
◦ 官方驱动：STB提供的驱动版本（如v3.01.00）支持多语言界面，但在VIA芯片组主板上可能出现兼容性问题。
◦ 第三方驱动：Iceman驱动（2001年发布）支持Windows 2000，提升稳定性。
四、游戏兼容性与性能表现
1. 经典游戏支持
◦ 必玩游戏：
◦ Glide优化：《雷神之锤2》《古墓丽影2》《极品飞车3》（1024×768分辨率下流畅）。
◦ Direct3D：《星际争霸》《红色警戒》（需搭配主卡）。
◦ 优化建议：
◦ 关闭抗锯齿和动态光影。
◦ 使用“nGlide”工具提升Glide游戏兼容性。
2. 性能对比
◦ 单卡：在《雷神之锤2》中，1024×768分辨率下帧率约30-40 FPS，优于同期NVIDIA Riva
TNT（20-25 FPS）。
◦ 与Voodoo Banshee对比：Voodoo Banshee在相同分辨率下帧率可达60
FPS，且支持多纹理和抗锯齿。
五、二手市场与收藏价值
• 价格参考：
◦ 单卡：200-500元（成色良好，带驱动光盘）。
◦ 套装：500-800元（含2D主卡、扩展电缆）。
• 收藏建议：

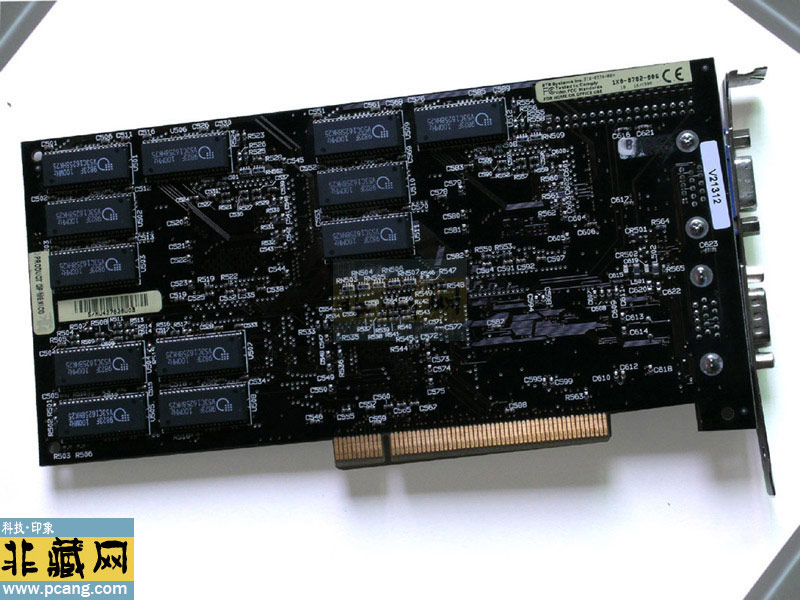

◦ 稀有版本：STB黑金刚的REV A版本（首发版）因黑褐色PCB和贴片固态电容更具收藏价值。
◦ 成色检查：重点查看电容是否鼓包、金手指是否氧化，避免购买维修过的二手卡。
◦ 配件完整性：原装驱动光盘、说明书和包装盒可提升收藏价值。
六、使用场景与替代方案
1. 怀旧游戏：
◦ 搭建Windows 98复古游戏平台，运行《雷神之锤2》《古墓丽影2》等经典3D游戏。
◦ 搭配CRT显示器还原早期游戏体验。
2. 硬件收藏：
◦ 作为3dfx技术的代表，与Voodoo 1、Banshee等显卡组成系列。
◦ 关注改装案例（如显存升级至16MB），提升技术研究价值。
3. 替代方案：
◦ 软件模拟：使用PCSX2或Dolphin模拟器运行PS2/NGC游戏，画质更优。
◦ 现代显卡兼容性工具：如NVIDIA的“复古着色器”或AMD的“Radeon Software
Legacy”，可提升旧软件的渲染效率。
总结
STB VOODOO2（黑金刚）是3dfx Voodoo2技术的经典之作，其SLI技术和高填充率在当时具有革命性意义。尽管受限于显存和架构，但其历史地位不可忽视。对于怀旧玩家或硬件收藏家而言，它是研究PC图形技术发展的重要样本；而对于普通用户，建议通过虚拟机或兼容性工具体验其历史价值。在二手市场中，STB黑金刚因独特的PCB设计和品牌特色更具收藏潜力，是3dfx爱好者的理想选择。
|
