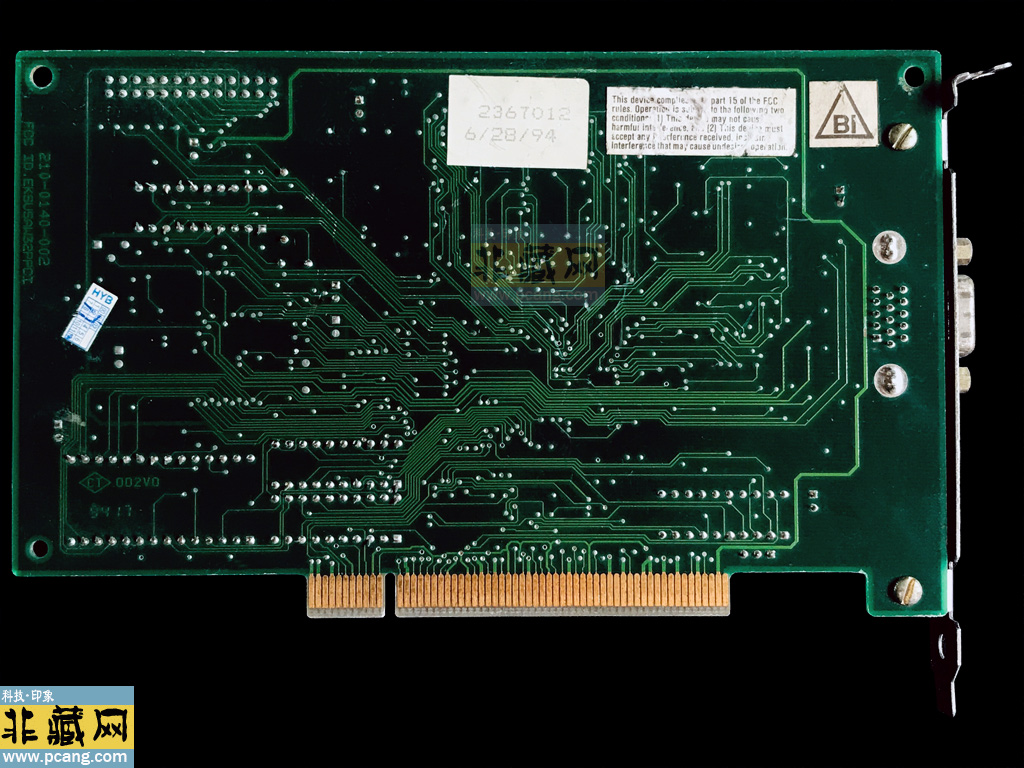

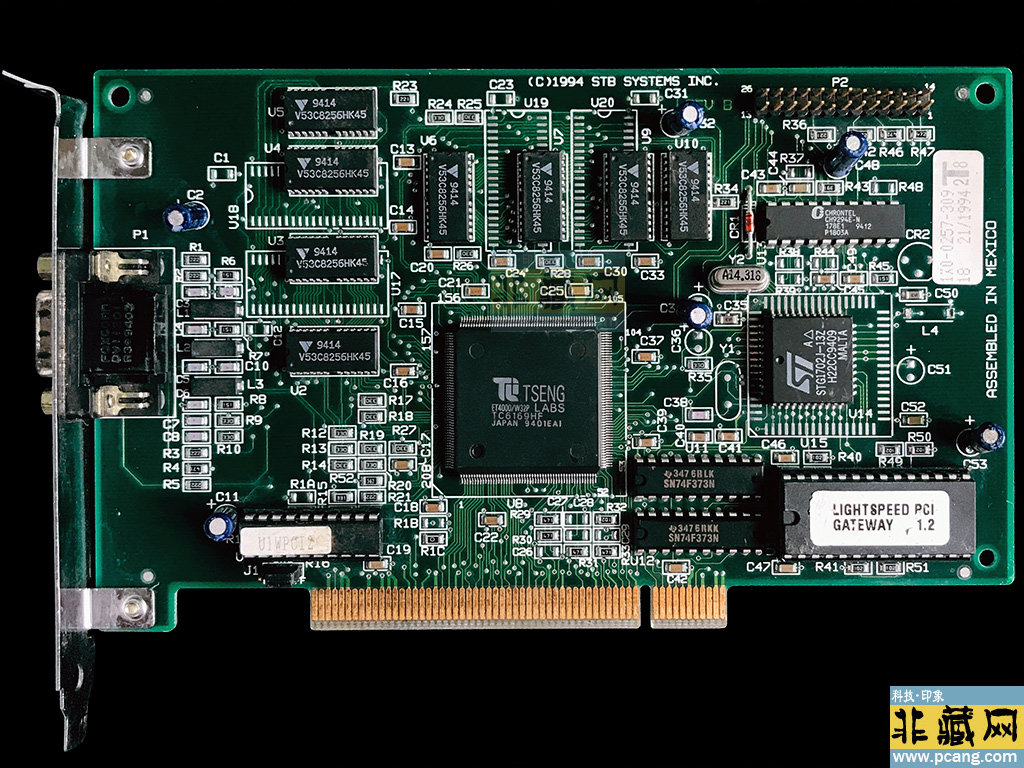

STB LightSpeed PCI(ET4000)

收藏者:Kane  藏品属地:广东深圳  藏品年代:1994  类目:显示卡  核心代码:ET4000  DX:0  总线接口:PCI  显存容量:2MB   价位代码:FC

STB ET4000

STB ET4000

STB ET4000

     STB LightSpeed PCI(ET4000)是墨西哥厂商STB在1994年推出的一款经典2D加速显卡,基于S3公司的ET4000/W32p芯片(S3 86C765核心),主打低成本2D图形加速功能,是1990年代中期PC市场的主流选择之一。
一、核心技术与硬件规格

1. 芯片与架构

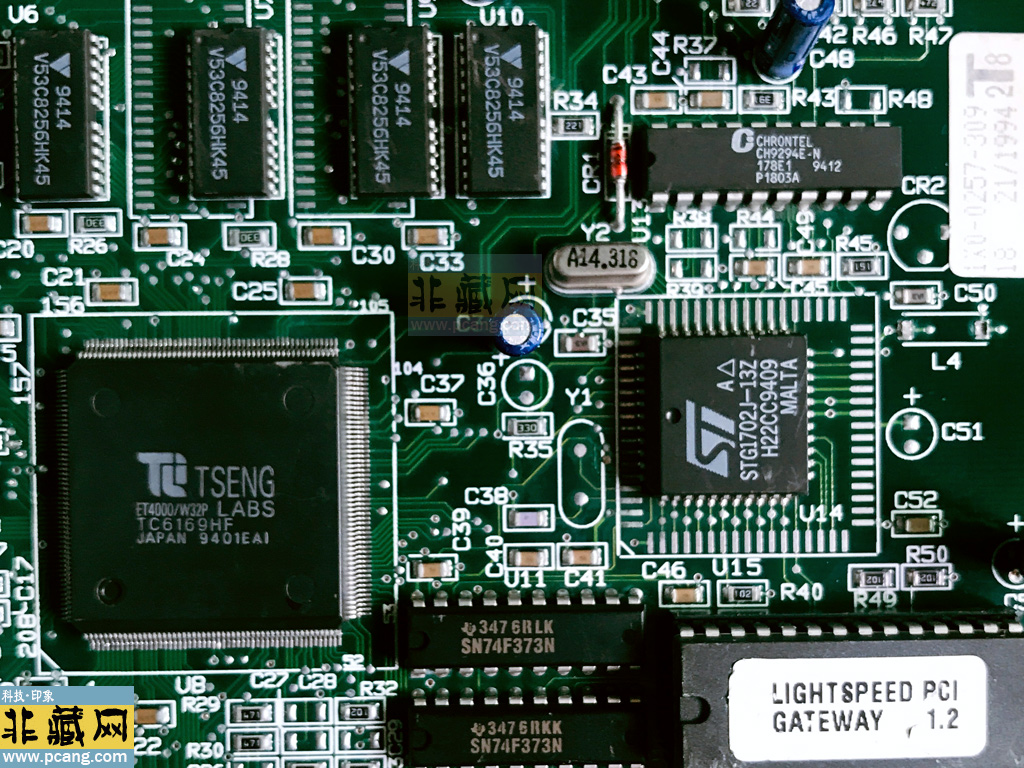

◦ 核心芯片:ET4000/W32p(0.5微米工艺),集成约120万个晶体管,支持硬件加速的BitBlt(位块传输)、线性帧缓冲和32位色深,是早期Windows图形加速的代表性方案。

◦ 显存配置:

◦ 容量:1MB或2MB EDO DRAM(部分版本可能为4MB),显存带宽约100MB/s(25MHz显存频率)。

◦ 扩展限制:原生不支持显存升级,PCI接口带宽(133MB/s)在复杂场景下可能成为瓶颈。

◦ 接口:PCI 2.1,部分版本配备TV-OUT接口,支持连接电视输出。

2. 性能参数

◦ 核心频率:约25MHz,像素填充率25M/s,三角形生成率约0.5M/秒(纯软件模拟)。

◦ 分辨率支持:2D输出最高1280×1024@70Hz,3D性能较弱,仅能运行简单3D游戏(如《毁灭战士》)。

◦ API兼容性:原生支持Windows GDI加速,不支持Direct3D或OpenGL。

二、历史背景与市场定位

• 发布时间:1994年,与Trident 8900、ATI Mach64同期竞争,价格约为50-100美元,定位入门级商用和家用市场。

• 技术优势:

◦ 2D加速革命:相比ISA接口的VGA卡,ET4000/W32p通过硬件加速大幅提升Windows图形渲染效率,尤其在窗口拖动、菜单显示等场景表现突出。

◦ 多显示器支持:部分版本支持双屏输出,适合商业办公场景。

• 局限性:

◦ 3D性能缺失:缺乏硬件3D加速功能,复杂游戏依赖CPU运算。

◦ 显存容量限制:1MB显存仅能满足基础2D需求,高分辨率或多任务时易卡顿。

三、兼容性与驱动支持

1. 系统兼容性

◦ 原生支持:Windows 3.1/95/NT 3.51,部分驱动可适配Windows 98。

◦ 现代系统适配:

◦ 虚拟机方案:通过VMware或VirtualBox运行Windows 95,还原原生性能。

◦ 兼容性工具:

◦ VoodooBanshee:可模拟部分3D功能,但效果有限。

◦ DOSBox:运行DOS游戏时需搭配独立3D加速卡(如3dfx Voodoo)。

2. 驱动问题

◦ 官方驱动:STB提供的驱动版本(如v1.20)支持多语言界面,但在VIA芯片组主板上可能出现兼容性问题。

◦ 第三方驱动:S3官方驱动(1996年发布)优化了Windows 95兼容性,可通过S3官网下载。

四、应用场景与性能表现

1. 典型应用

◦ 办公与教育:Windows 3.1/95环境下的Word、Excel、PowerPoint等办公软件。

◦ 2D游戏:《红色警戒》《星际争霸》《暗黑破坏神》(需搭配独立3D加速卡)。

◦ 多媒体:通过TV-OUT接口连接电视,播放VCD或简单视频。

2. 性能对比

◦ 与ISA显卡对比:ET4000/W32p的BitBlt速度是ISA VGA卡的3-5倍,窗口拖动延迟降低约70%。

◦ 与同期2D卡对比:优于Trident 8900(填充率18M/s),但弱于ATI Mach64(支持硬件抗锯齿)。

五、二手市场与收藏价值

• 价格参考:

◦ 单卡:30-50元(成色良好,带驱动光盘)。

◦ 套装:80-120元(含TV-OUT扩展电缆、驱动手册)。

• 收藏建议:

◦ 稀有版本:STB LightSpeed PCI的REV B版本(绿色PCB)因贴片电容设计更具收藏价值。

◦ 成色检查:重点查看电容是否鼓包、金手指是否氧化,避免购买维修过的二手卡。

◦ 配件完整性:原装驱动光盘、说明书和包装盒可提升收藏价值。

六、使用场景与替代方案

1. 怀旧体验:

◦ 搭建Windows 95复古平台,运行《仙剑奇侠传》《大富翁》等经典2D游戏。

◦ 搭配CRT显示器还原早期图形界面效果。

2. 硬件收藏:

◦ 作为ET4000系列的代表,与STB Powergraph 64、3dfx Voodoo 1等显卡组成系列。

◦ 关注改装案例(如显存升级至4MB),提升技术研究价值。

3. 替代方案:

◦ 软件模拟:使用PCSX2或Dolphin模拟器运行PS2/NGC游戏,画质更优。

◦ 现代显卡兼容性工具:如NVIDIA的“复古着色器”或AMD的“Radeon Software Legacy”,可提升旧软件的渲染效率。

总结

STB LightSpeed PCI(ET4000)是1990年代PC显卡市场的“2D加速先驱”,其硬件加速功能大幅提升了Windows图形界面的流畅度,成为当时商用和家用电脑的标配。尽管缺乏3D性能,但其在2D领域的表现至今仍被怀旧玩家和硬件收藏家所认可。对于普通用户,建议通过虚拟机或兼容性工具体验其历史价值;而对于收藏者,STB LightSpeed PCI因其品牌特色和技术代表性,是1990年代PC硬件爱好者的理想选择。
