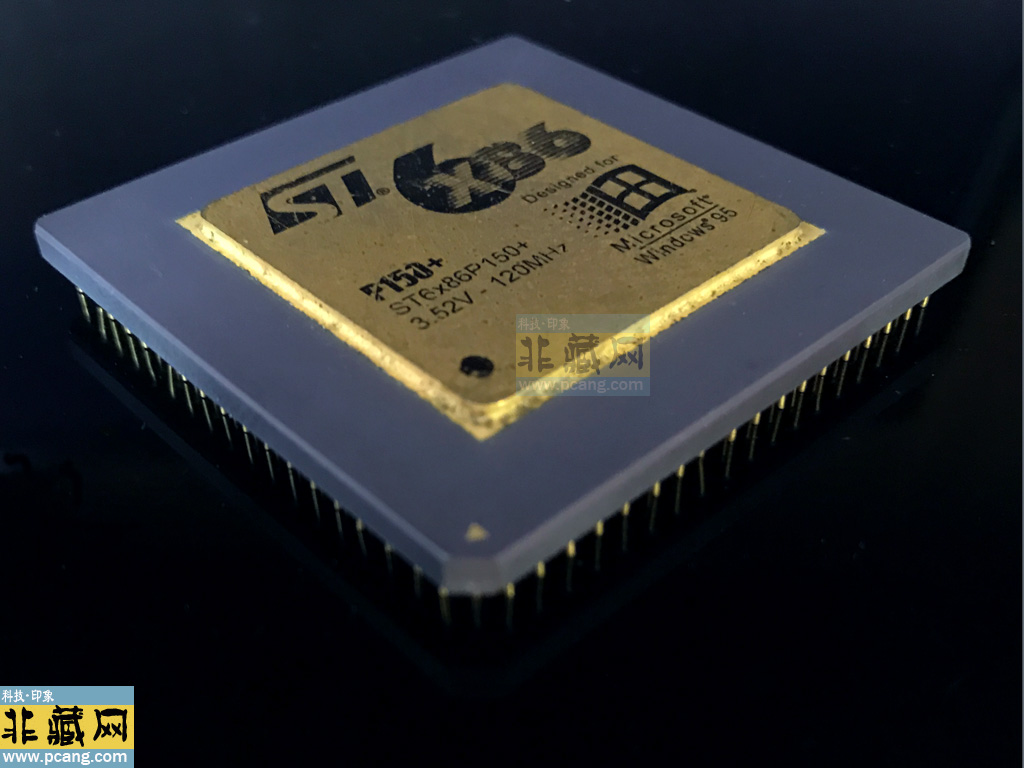

ST 6x86 P150+ 是意法半导体（STMicroelectronics） 基于 Cyrix 6x86 架构推出的 x86兼容处理器，由IBM代工生产，主要面向高性能桌面计算和工业控制领域。其核心设计理念是通过 性能标称系统（PR Rating） 与 Intel Pentium 竞争，在保持低成本的同时提供超越同主频 Intel 处理器的整数运算能力。

一、核心技术架构与性能特性

1. 架构与制程

• 微架构：

◦ 基于 Cyrix M1R核心，采用超标量流水线设计（支持双指令发射），集成 330万个晶体管，支持 80386/486/Pentium 指令集，但未原生支持 MMX 指令集（需通过主板 BIOS 扩展）。

◦ 动态分支预测：通过硬件预测减少流水线停顿，提升复杂代码执行效率。

• 制程工艺：

◦ 0.44微米CMOS工艺（后期升级为0.35微米），核心电压 3.5V，功耗 22W（典型值），需搭配主动散热（如铝制散热器+风扇）。

◦ 封装：

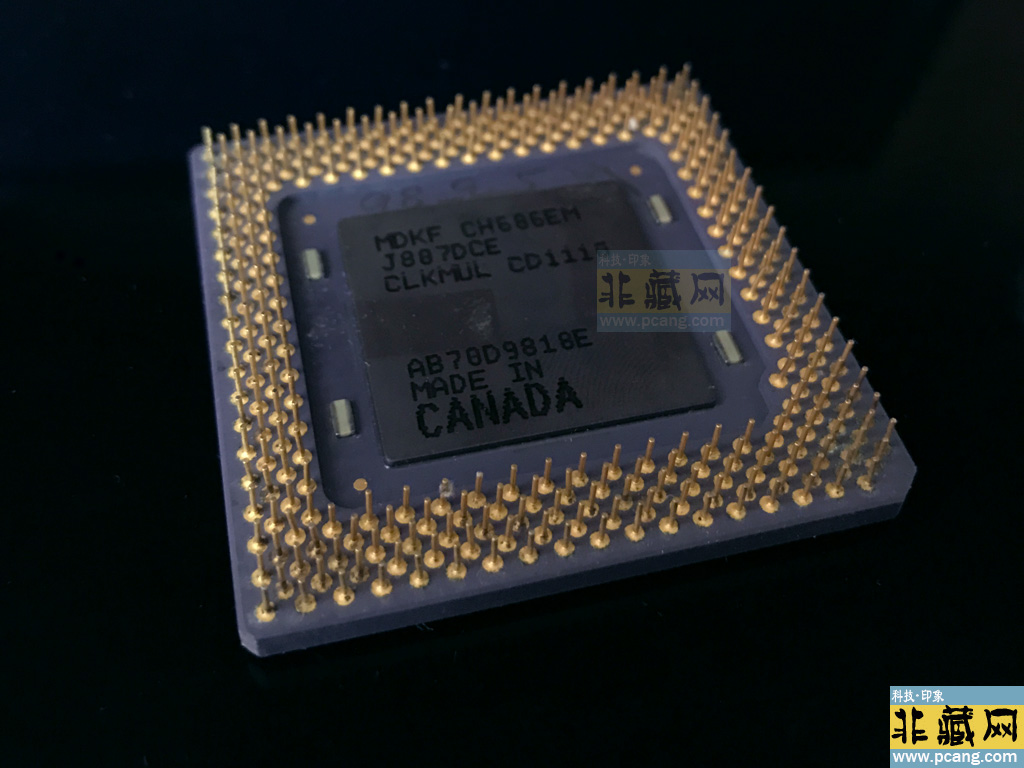

◦ PGA 296针脚（Socket 7接口），兼容Intel Pentium和AMD K5主板。

◦ 陶瓷封装版本（CPGA）：抗电磁干扰能力更强，多用于工业设备。

2. 性能参数与标称逻辑

• 主频与PR值：

◦ 实际主频120MHz（外频60MHz × 倍频2x），但通过 PR150+标称值 宣称性能等效于Intel Pentium 150MHz。

◦ PR Rating机制：基于 Winstone 96 和 Norton SystemWorks 等基准测试，强调整数运算性能（如文字处理、电子表格），而非单纯依赖主频。

• 缓存设计：

◦ L1缓存：16KB（8KB指令+8KB数据），采用 四路组相联 结构，延迟约2个时钟周期。

◦ 无L2缓存：依赖主板外置缓存（需搭配支持66MHz外频的主板，如VIA MVP3芯片组）。

• 总线接口：

◦ 66MHz前端总线（FSB），带宽 528MB/s，支持 突发传输模式（Burst Mode）。

◦ 异步PCI/ISA总线：兼容早期外设（如ISA声卡、SCSI卡）。

3. 技术创新与局限性

• 优势：

◦ 整数运算效率：在 Dhrystone 2.1 测试中达到 180 VAX MIPS，比同主频Pentium高约15%。

◦ 低功耗优化：通过 动态电压调节（Dynamic Voltage Scaling）技术，在负载较低时可降频至60MHz，功耗降至12W。

• 劣势：

◦ 浮点运算短板：FPU性能仅为Pentium的60%，无法流畅运行《Quake》等3D游戏。

◦ 兼容性问题：部分主板需刷新BIOS才能稳定运行，且与某些PCI设备存在IRQ冲突。

二、市场定位与典型应用

1. 目标市场与用户群体

• 消费级桌面市场：

◦ 价格优势：1996年上市价约 $400（千片级），比同性能Pentium低30%，吸引预算有限的家庭用户。

◦ 性能定位：适合 Windows 95办公环境（如Word、Excel）和 2D游戏（如《仙剑奇侠传》）。

• 工业控制领域：

◦ 可靠性：通过 -40°C至+85°C 宽温测试，支持 无风扇设计（需定制散热方案）。

◦ 实时性：在 数控机床 和 自动化生产线 中处理传感器数据和运动控制指令。

2. 典型应用场景

• 企业办公：

◦ 文档处理：在4MB内存、400MB硬盘的配置下，可同时运行Word 97和Outlook 98。

◦ 小型服务器：搭建 Windows NT 4.0 域控制器，支持10-20台客户端访问。

• 工业自动化：

◦ 机器人控制：在 六轴机械臂 中执行逆运动学计算，延迟<1ms。

◦ 过程监控：在 化工反应釜 中实时采集温度、压力数据并调节阀门。

三、与同期竞品的对比分析
特性 ST 6x86 P150+ Intel Pentium 150 AMD K5 PR166
主频 120MHz 150MHz 133MHz
PR标称值 150+ 150 166
L1缓存 16KB 16KB 16KB
L2缓存 无 256KB（板载） 256KB（板载）
浮点性能 弱（60% Pentium） 强 中（80% Pentium）
功耗 22W 28W 25W
价格（1996） $400 $650 $500

1. 竞争优势

• 性价比：在办公场景中，6x86 P150+的 每美元性能 比Pentium 150高约25%。

• 兼容性：可直接替换Socket 7主板上的Pentium或K5处理器，无需更换散热器。

2. 竞争劣势

• 浮点性能差距：在 3D Studio MAX 渲染测试中，6x86 P150+耗时比Pentium 150长40%。

• 软件优化不足：早期Windows 95驱动程序对Cyrix架构优化有限，导致部分软件运行不稳定。

四、技术遗产与历史影响

1. 对x86生态的贡献

• 推动PR标称标准化：Cyrix的PR Rating系统促使Intel和AMD采用类似的 “性能等效” 标称方式（如AMD的Athlon XP系列）。

• 低功耗技术探索：其 动态电压调节 技术为后续移动处理器（如Intel Mobile Pentium II）提供了参考。

2. 行业影响

• 加速Socket 7平台普及：6x86 P150+的高性价比推动VIA MVP3芯片组成为1997年主流主板解决方案。

• 催生“超频文化”：通过 外频超频（如将60MHz超至75MHz），部分用户可将性能提升至Pentium 166级别。

五、现状与收藏价值

1. 兼容性与开发环境

• 硬件兼容性：

◦ 主板支持：需Socket 7主板（如升技ABIT BH6），且BIOS版本需支持Cyrix处理器。

◦ 外设搭配：建议搭配 Voodoo 2显卡（提升3D性能）和 PCI声卡（如Sound Blaster AWE64）。

• 软件支持：

◦ 操作系统：可运行Windows 95/98、DOS 6.22、Linux Red Hat 5.2。

◦ 开发工具：需使用 MASM 6.11 或 Borland C++ 5.0 进行汇编/C语言开发。

2. 性能表现与超频潜力

• 典型应用实测：

◦ Windows 98启动时间：约45秒（4MB内存、400MB硬盘）。

◦ 《仙剑奇侠传》帧率：在640x480分辨率下约15帧/秒。

• 超频能力：

◦ 常规超频：将外频从60MHz提升至75MHz（150MHz主频），需加强散热（如更换铜底散热器）。

◦ 极限超频：部分体质较好的芯片可稳定运行在160MHz（外频80MHz × 2x），但需调整核心电压至3.8V。

3. 收藏价值与保存建议

• 市场流通：

◦ 二手价格：PGA 296封装版本约 $30-50（eBay/淘宝），带原装散热器的型号溢价50%。

◦ 稀有型号：陶瓷封装（CPGA） 版本仅在工业设备中使用，二手市场罕见，价格可达$200以上。

• 保存技巧：

◦ 防氧化：引脚需定期涂抹 导电脂，避免长期暴露在潮湿环境中。

◦ 测试建议：使用 Socket 7测试座 和 ISA接口的DEBUG卡 验证启动状态。

六、历史评价与总结

ST 6x86 P150+ 是 x86架构竞争史上的重要里程碑，它通过 性能标称创新 和 成本控制 打破了Intel的垄断，为消费者提供了高性价比的选择。尽管其浮点性能和兼容性存在局限，但其架构设计直接影响了后续AMD K6和Intel Celeron的发展。作为收藏级硬件，它不仅是技术史的见证，也反映了90年代PC市场的激烈竞争与创新活力。
