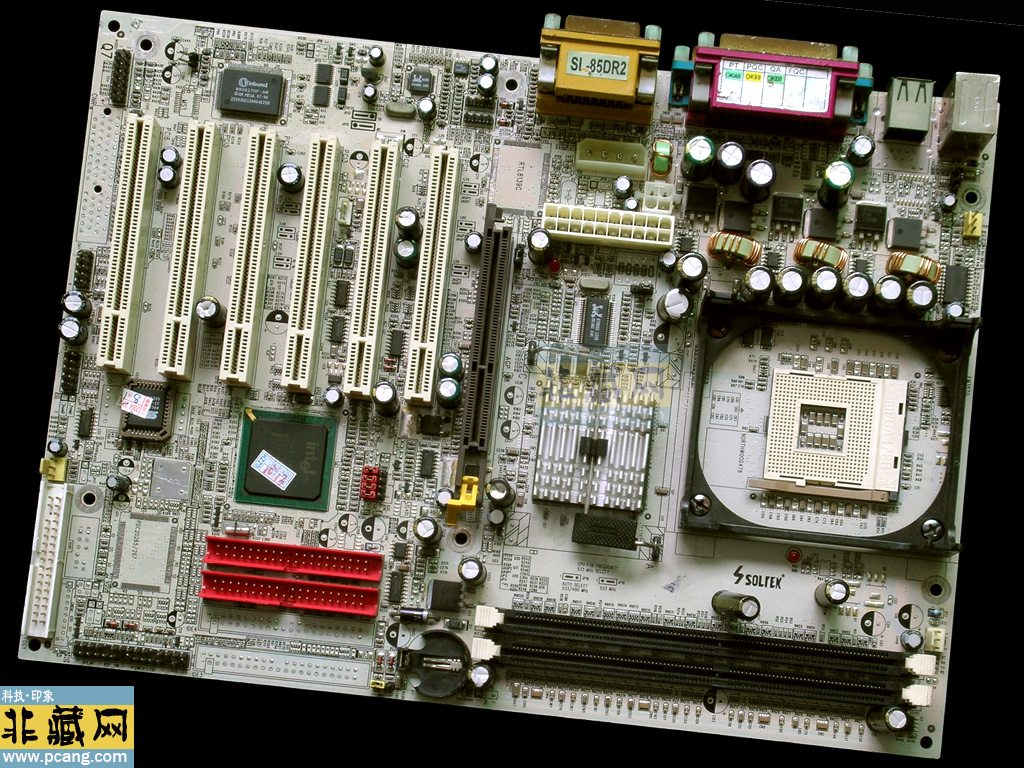

SOLTEK SL-85DR2是一款基于Intel 845E芯片组的Socket 478主板，由台湾厂商硕泰克（Soltek）在2002年至2004年间推出。

一、核心技术架构与硬件配置

1. 芯片组与处理器支持

• 芯片组：

◦ Intel 845E + ICH4南桥，支持400/533MHz前端总线（FSB）和AGP 4X接口。

◦ 处理器兼容性：支持Socket 478的Pentium 4（Willamette/Northwood核心，最高2.8GHz）和Celeron 4（最高2.4GHz），需通过BIOS更新支持Prescott核心。

• 缓存设计：

◦ 主板无板载二级缓存（L2），依赖CPU内置的256KB或512KB全速L2缓存。

2. 内存与存储系统

• 内存规格：

◦ 2×184-pin DDR DIMM插槽，支持DDR200/DDR266 SDRAM，最大容量2GB（单条1GB）。

◦ 内存时序：BIOS支持手动调整CAS Latency（2-3-3），实际带宽约2.1GB/s（DDR266）。

• 存储接口：

◦ 双IDE通道（ATA-100原生支持），理论传输速率100MB/s，可连接2个硬盘+2个光驱。

◦ 软驱接口（3.5英寸）。

◦ 部分型号（如SL-85DR2+-L）集成Promise 20276芯片，支持ATA-133和RAID 0/1。

3. 扩展能力与板载功能

• 插槽配置：

◦ 6×PCI（32-bit 33MHz） + 1×AGP 4X（兼容AGP 2X设备）。

◦ 1×CNR插槽，可扩展Modem或音频子卡。

• I/O接口：

◦ PS/2键鼠、双串口（COM1/COM2）、并口（EPP/ECP模式）、6×USB 2.0（后置4个，前置2个需跳线）。

◦ AC’97软声卡（需搭配CPU处理音频）。

4. 电源与散热

• 供电设计：

◦ ATX 20-pin电源接口，支持**+3.3V、+5V、+12V**标准电压。

◦ 3相供电，适合TDP≤80W的处理器（如Pentium 4 2.4B）。

• 散热方案：

◦ 被动散热片覆盖南北桥芯片，CPU需搭配铝制散热器（如Cooler Master R830）。

二、市场定位与历史背景

1. 硕泰克（Soltek）的战略布局

• 品牌定位：

◦ 以高性价比主板为核心竞争力，曾为IBM、HP代工。

◦ SL-85DR2定价约500-700元（2003年），比同期华硕P4S800（Intel 845PE芯片组）低约15%。

• 技术取舍：

◦ 省略RAID功能和IEEE 1394接口，专注基础性能，适合预算有限的家庭用户或小型企业。

2. 与竞品的对比
主板型号 芯片组 内存支持 扩展能力 价格（2003年）
Soltek SL-85DR2 Intel 845E 2GB DDR266 6PCI+1AGP+1CNR ¥500-700
ASUS P4S800 Intel 845PE 3GB DDR400 5PCI+1AGP+1CNR ¥600-800
MSI 845E Max Intel 845E 2GB DDR266 6PCI+1AGP ¥550-750

3. 市场反馈

• 优势：

◦ 稳定性突出：通过CE/FCC认证，适合长时间运行Windows XP或Linux。

◦ 超频潜力：BIOS支持100/133MHz外频切换，可将Pentium 4 1.6A超频至2.4GHz（需散热强化）。

• 局限性：

◦ 集成显卡缺失：需搭配AGP显卡（如GeForce 4 MX440）才能运行3D应用。

◦ 内存带宽瓶颈：DDR266内存无法充分发挥Pentium 4的性能。

三、现代使用场景与建议

1. 复古PC搭建

• 硬件搭配：

◦ 处理器：Pentium 4 2.4B（Northwood核心，Socket 478）或Celeron 4 2.0GHz。

◦ 内存：2×1GB DDR266 SDRAM（如Hyundai HY5DU281622AT-3.3）。

◦ 显卡：AGP 4X接口的Radeon 9550（显存256MB）或GeForce FX 5200。

◦ 存储：迈拓金钻九代（80GB，ATA-100）+ 1.44MB软驱。

• 系统安装：

◦ Windows XP SP3：需手动安装Intel INF驱动以优化IDE性能。

◦ Linux Debian 3.1：内核支持ATA-100，可通过命令行配置SATA转IDE转接器。

2. 工业控制与嵌入式开发

• 扩展方案：

◦ 多串口卡：通过PCI插槽连接Digi International D/16H（支持16个串口）。

◦ 数据采集：使用研华PCI-1710HG（16位A/D转换）实现工业级信号处理。

• 稳定性优化：

◦ 禁用主板缓存（BIOS中设置“Disable L2 Cache”），避免与实时控制系统冲突。

◦ 安装Windows NT 4.0 Server或QNX Neutrino，确保低延迟响应。

3. 收藏与技术研究

• 价值评估：

◦ 二手市场价格约100-200元（带CPU和内存），稀有修订版（如Rev 2.0）可达300元。

◦ 收藏重点：完整的挡板、原装IDE排线、未拆修的PCB（注意检查电容是否鼓包）。

• 技术探索：

◦ 超频测试：通过跳线将外频从100MHz提升至133MHz，观察系统稳定性（需更换92mm风扇）。

◦ 内存兼容性：尝试不同品牌的DDR266 SDRAM（如Samsung K4H560838D-TCB0），对比性能差异。

四、常见问题与解决方案

1. 处理器无法识别

◦ 原因：主板仅支持Socket 478的Willamette/Northwood核心，不兼容Prescott核心。

◦ 解决：更新BIOS至最新版本（如6.00 PG）或使用转接卡（如Socket 478转LGA 775）。

2. ATA-100硬盘速度异常

◦ 原因：未安装Intel INF驱动。

◦ 解决：从Intel官网下载驱动，重启后在设备管理器中启用“DMA”模式。

3. AGP显卡兼容性问题

◦ 原因：部分AGP 8X显卡（如Radeon 9800 Pro）需调整电压。

◦ 解决：在BIOS中强制设置“AGP Voltage”为1.5V（默认1.5V/3.3V自适应）。

4. USB设备供电不足

◦ 原因：USB 2.0接口电流限制（500mA）。

◦ 解决：使用带外接电源的USB HUB，或通过跳线启用“USB 2.0”（需第三方扩展卡）。

五、总结与替代方案

1. 历史意义

• SL-85DR2是Intel 845E芯片组的代表作，其高性价比策略推动了Socket 478平台的普及，尤其在教育和办公领域。

2. 替代方案

• Socket 478升级：若需更高性能，可选择ASUS P4P800（Intel 865PE芯片组），支持DDR400内存和ATA-133。

• 现代模拟：使用Bochs或QEMU模拟Socket 478环境，运行早期操作系统和软件。

3. 资源推荐

• Vogons论坛：Soltek主板讨论区提供BIOS下载和技术支持。

• ManualsLib：SL-85DR2用户手册可在线查看或下载。

结论：SOLTEK SL-85DR2是一款具有历史价值的Socket 478主板，适合复古PC爱好者或工业控制场景。其硬件局限性显著，但作为Intel 845E芯片组的经典之作，仍具有技术探索和收藏意义。对于追求性能的用户，建议转向Socket 775或AMD平台。
