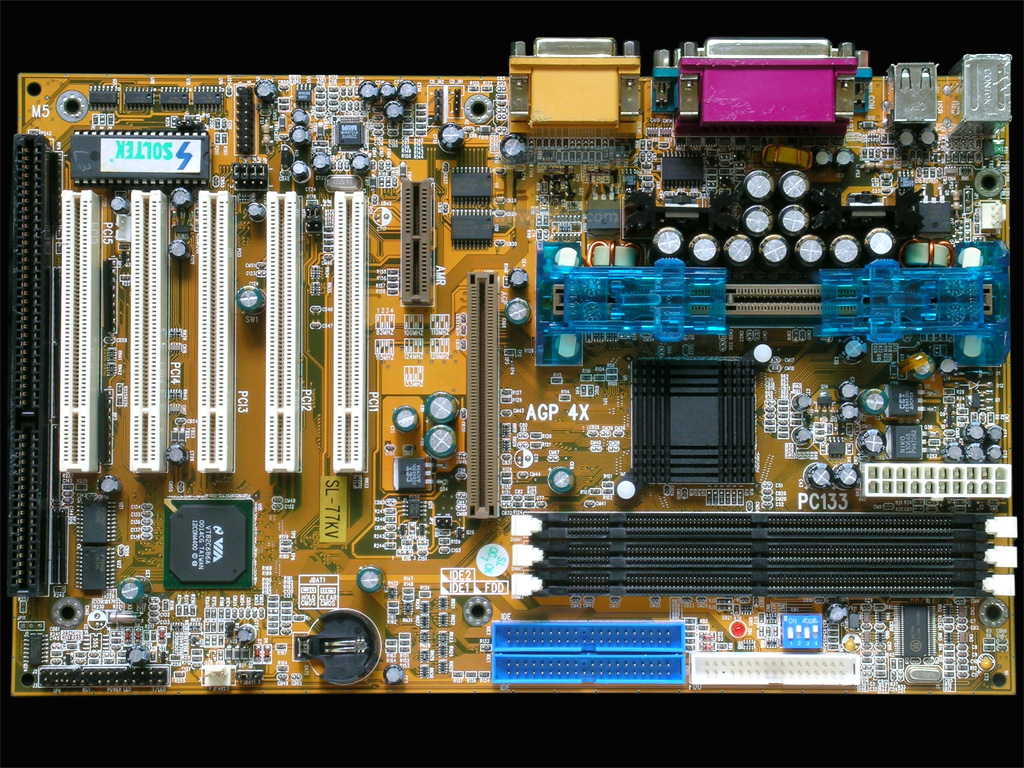

SOLTEK SL-77KV（Slot A主板）与K7主板技术解析

一、SOLTEK SL-77KV：Slot A平台的高性价比之选

1. 核心架构与硬件配置

• 芯片组与处理器支持

◦ VIA KX133 + VT82C686A南桥，支持AMD Athlon K7（Slot A接口）处理器，最高200MHz外频（FSB）和AGP 4X显卡。

◦ 多处理器兼容性：仅支持单路Slot A处理器，如Athlon 700MHz（Thunderbird核心需转接卡）。

• 内存与存储系统

◦ 3×168-pin DIMM插槽，支持PC100/PC133 SDRAM，最大容量1.5GB（单条512MB）。

◦ 双IDE通道（ATA-100原生支持），理论传输速率100MB/s，可连接2个硬盘+2个光驱。

• 扩展能力与板载功能

◦ 5×PCI + 1×ISA + 1×AMR + 1×AGP 4X，兼容AGP 2X设备。

◦ I/O接口：PS/2键鼠、双串口、并口、4×USB 1.1（后置2个，前置需跳线）。

◦ AC’97软声卡（需CPU处理音频）。

• 供电与散热

◦ 3相供电设计，适合TDP≤65W的处理器（如Athlon 1.2GHz）。

◦ 被动散热片覆盖南北桥，CPU需搭配铝制散热器（如Cooler Master DPMS-6A20）。

2. 市场定位与历史意义

• 品牌策略：

◦ 硕泰克以高性价比著称，SL-77KV定价约600-800元（2000年），比同期华硕K7M（AMD 750芯片组）低约20%。

• 技术取舍：

◦ 省略RAID功能和IEEE 1394接口，专注基础性能，适合预算有限的家庭用户或小型企业。

• 与竞品对比：
主板型号 芯片组 内存支持 扩展能力 价格（2000年）
Soltek SL-77KV VIA KX133 1.5GB PC133 5PCI+1ISA+1AGP ¥600-800
ASUS K7M AMD 750 768MB PC100 5PCI+1AGP ¥900-1100
MSI K7 Pro AMD 750 768MB PC100 6PCI+1AGP ¥800-1000

3. 现代应用与技术探索

• 复古PC搭建：

◦ 硬件搭配：Athlon 800MHz（Slot A）+ 3×512MB PC133 + GeForce 2 MX 400（AGP 4X）。

◦ 系统安装：Windows 98 SE需安装VIA 4-in-1驱动（版本4.43v）以优化IDE性能。

• 工业控制：

◦ 扩展方案：通过PCI插槽连接多串口卡（如Digi International D/16H）或数据采集卡（如研华PCI-1710HG）。

• 收藏价值：

◦ 二手市场价格约150-250元（带CPU和内存），稀有修订版（如Rev 1.2）可达400元。

◦ 收藏重点：完整挡板、原装IDE排线、未拆修的PCB（检查电容是否鼓包）。

二、K7主板：AMD Athlon平台的技术演进

1. 核心定义与技术特点

• K7主板：指支持AMD Athlon K7处理器的主板，涵盖Slot A（1999-2000年）和Socket A（2000-2003年）两种接口。

• 关键技术：

◦ EV6总线：支持200MHz外频（FSB），带宽达1.6GB/s（对比Intel Slot 1的1.06GB/s）。

◦ AGP 4X：提升显卡性能（如GeForce 3 Ti200）。

◦ PC133 SDRAM：取代PC100，带宽提升33%。

2. 芯片组与市场格局

• 主流芯片组：

◦ AMD 750：早期旗舰，支持Slot A，内存带宽瓶颈明显（仅支持PC100）。

◦ VIA KX133：SL-77KV采用，支持PC133和AGP 4X，性价比突出。

◦ VIA KT133A：Socket A时代主流，支持266MHz外频。

• 市场竞争：

◦ 华硕、微星、技嘉主导高端市场，硕泰克、升技以性价比抢占中低端。

◦ 2001年后，DDR内存普及推动K7主板转向Socket A（如VIA KT266芯片组）。

3. 技术争议与解决方案

• 内存兼容性：

◦ AMD 750芯片组对PC133内存支持不佳，VIA KX133通过优化提升稳定性。

• 散热挑战：

◦ Athlon K7功耗较高（TDP 65W），需搭配大尺寸散热器（如Cooler Master DPMS-6A20）。

• 超频潜力：

◦ SL-77KV支持外频100/133MHz切换，可将Athlon 700MHz超频至910MHz（需强化散热）。

三、SL-77KV与K7主板的历史价值

1. 技术过渡：

◦ SL-77KV是VIA KX133芯片组的代表作，标志着VIA在AMD平台的崛起，为后续Socket A主板奠定基础。

2. 市场影响：

◦ 高性价比策略推动Athlon K7普及，尤其在教育和办公领域。

3. 现代意义：

◦ 复古计算：适合搭建Windows 98/2000怀旧系统，运行《星际争霸》《雷神之锤III》等经典游戏。

◦ 工业控制：稳定的硬件架构可用于低功耗嵌入式设备。

四、常见问题与解决方案

1. 处理器兼容性：

◦ 问题：Slot A主板不支持Socket A的Thunderbird处理器。

◦ 解决：使用Slot A转Socket A转接卡（如Slocket）并更新BIOS至最新版本（如6.00 PG）。

2. ATA-100速度异常：

◦ 原因：未安装VIA 4-in-1驱动。

◦ 解决：从VIA官网下载驱动，启用DMA模式。

3. AGP显卡兼容性：

◦ 问题：部分AGP 4X显卡（如Radeon 9200）需调整电压。

◦ 解决：在BIOS中强制设置“AGP Voltage”为1.5V。

4. USB供电不足：

◦ 原因：USB 1.1接口电流限制（500mA）。

◦ 解决：使用带外接电源的USB HUB。

五、总结与资源推荐

• 替代方案：

◦ Socket A升级：选择ASUS A7V266（VIA KT266芯片组），支持DDR内存和ATA-133。

◦ 现代模拟：使用Bochs或QEMU模拟K7环境，运行早期操作系统。

• 资源推荐：

◦ Vogons论坛：K7主板讨论区提供BIOS下载和技术支持。

◦ ManualsLib：SL-77KV用户手册可在线查看。

结论：SOLTEK SL-77KV作为K7主板的经典型号，其技术特性和市场定位反映了AMD Athlon平台的早期发展。尽管硬件存在局限性，但它在复古计算和工业控制领域仍具实用价值，是技术爱好者探索PC历史的重要载体。
