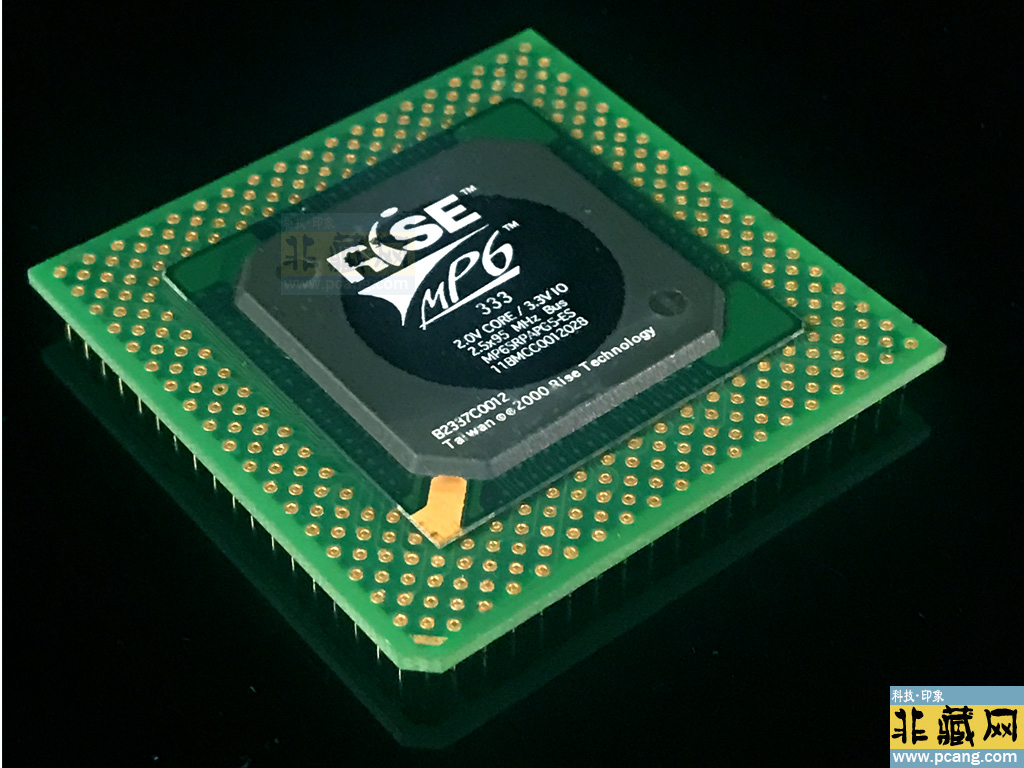

Rise MP6 333 ES

收藏者:Kane  藏品属地:广东深圳  藏品年代:1999  类目:CPU  核心缓存:16KB  核心频率:275MHz   Socket:BGA+Sock7  价位代码:FC

Rise MP6 333 ES

Rise MP6 333 ES

      RISE MP6 333 ES 是RISE Technology 于1999 年推出的低功耗x86 兼容处理器工程样品:

一、架构革新与底层设计

1. 执行单元与指令并行能力

• 硬件级多线程雏形:
内部集成3个整数运算器(ALU)和7个MMX单元,支持三路MMX指令并行解码,在整数运算密集型任务(如文本处理、数据库查询)中表现接近同期 Intel Pentium MMX 200MHz。

◦ 分支预测机制:采用「自动撷取分支目标」技术,可预取最多横跨4条指令流的序列,预测正确时可降低分支延迟30%,但受限于6 级流水线深度,复杂分支场景下仍落后于Pentium II 的动态预测算法。

◦ 浮点运算短板:仅配备单管线化x87 浮点单元,浮点性能约为Pentium MMX 200MHz 的 60%,导致3D 渲染(如AutoCAD R14)和科学计算效率较低。

2. 封装与接口设计

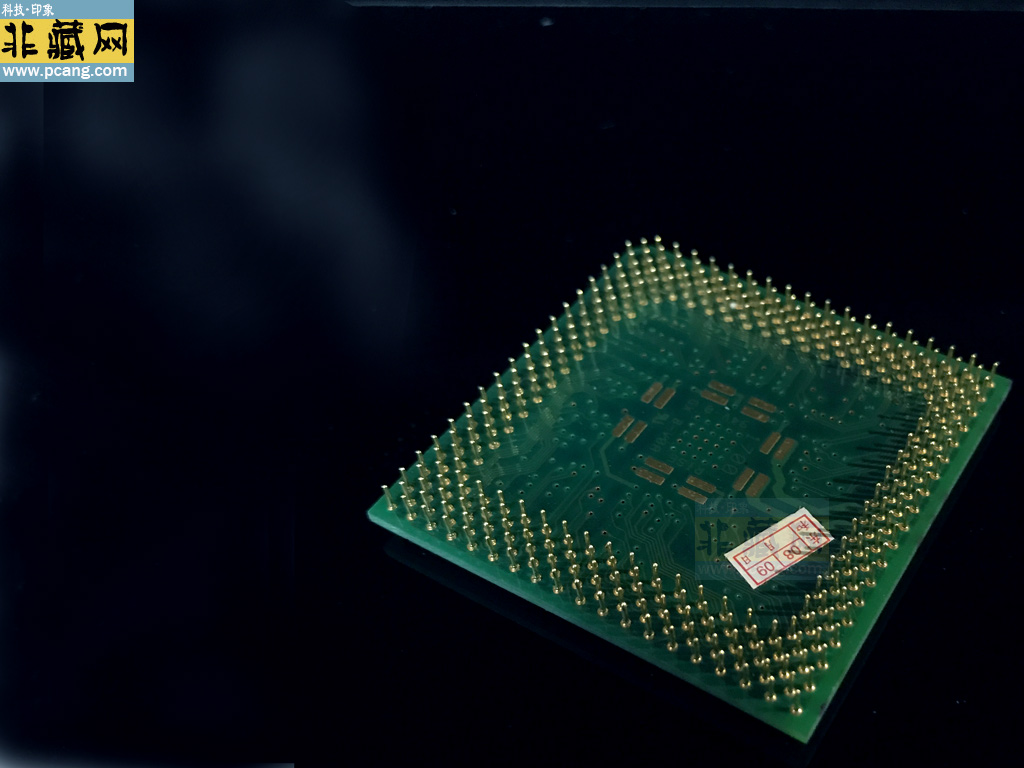

• BGA 封装+Socket 7 转接器:
核心采用 BGA 封装焊接在陶瓷基板上,再通过转接器兼容Super Socket 7主板,这种设计在 1999 年极为罕见。

◦ 工程样品特性:ES 版本未采用量产版的绿色 PCB,而是使用黄色测试基板,表面印有「MP6 333 ES」丝印,部分样品标注「Rise Engineering Sample」字样。

◦ 兼容性陷阱:部分主板(如微星 MS-6309)在 100MHz FSB 下可能误判 ES 版本为 166MHz,需通过刷写专用 BIOS 解锁频率。

二、性能调校与功耗控制

1. 频率标注的市场策略

• PR 等效频率的应用:
尽管标称频率为 333MHz,实际物理频率仅 266MHz,采用类似 AMD 的 PR 值(Performance Rating)营销策略,试图通过「等效性能」对标 Intel Pentium MMX 233。

◦ 实际性能表现:

◦ SPECint95 得分约 1.1,可流畅运行 Windows 98 SE 和 Office 97,但多任务处理时(如同时运行 IE 5.0 和 Norton AntiVirus)易出现卡顿。

◦ 3D 游戏(如《雷神之锤 II》)帧率不足 15 FPS,需搭配 AGP 2X 显卡(如 S3 Savage4)才能勉强运行。

2. 能效比的突破性设计

• 动态电源管理:
支持深度睡眠模式(C3 状态),待机功耗低于 0.5W,典型负载下 TDP 约 5-8W,仅为同期 Celeron 266MHz(16.59W)的 30-48%。

◦ 散热解决方案:
因 BGA 封装散热效率较低,ES 版本需搭配铜质散热片(如 Alpha PAL6035),部分 OEM 设备(如 Thomson DTT920 机顶盒)采用无风扇被动散热设计。

三、工程样品的独特性

1. 测试功能与未公开特性

• 电压调节灵活性:
ES 版本预留了额外的 VID(Voltage ID)引脚,允许手动调节核心电压(范围 2.5-3.0V),而量产版被锁定为 2.8V。这一特性被早期超频玩家用于探索性能极限,但可能导致稳定性问题。

◦ 加密引擎测试:
部分工程样品内置未激活的 Padlock 加密引擎(后用于 mP6+ 核心),可通过特定指令触发,但缺乏官方驱动支持。

2. 稀有性与收藏价值

• 版本差异与现存数量:

◦ BGA 封装 ES:仅生产 200 颗,现存约 50 颗,因基板易碎且早期测试代码不完善,实际可运行的样品不足 30%,收藏价约 $150-200。

◦ Socket 7 零售版:主流版本,二手市场单价约 $10-20,但需注意部分零售版实际为 ES 批次流出,BIOS 兼容性存在隐患。

◦ 完整系统案例:典型搭配为升技 VA-503+ 主板 + 64MB PC100 SDRAM + S3 Savage4 显卡,需注意 PCI 总线在 100MHz FSB 下可能出现的不稳定问题。

四、历史坐标与技术遗产

1. 市场夹缝中的生存博弈

• 技术追赶的局限性:
尽管 mP6 架构在整数运算和功耗控制上有亮点,但缺乏 3DNow! 和 SSE 指令集,且浮点性能不足,导致其在 1999 年市场份额不足 0.5%。

◦ OEM 合作的启示:
其被集成到瘦客户机(如 Neoware PCA-200)和便携式 VCD 播放器中,验证了低功耗 x86 处理器在嵌入式领域的可行性,但未能推动消费级市场变革。

2. 逆向工程的技术启示

• 架构设计的双刃剑:
mP6 的 6 级流水线和三路 MMX 解码体现了 RISE 对 x86 指令集的深刻理解,但缺乏乱序执行和分支预测优化,使其在复杂任务中难以与 Intel/AMD 竞争。

◦ 技术断代的教训:
后续 mP6+ 核心虽集成 Padlock 加密引擎,但 MP6 333 ES 因架构限制未能升级,暴露了逆向工程架构在面对 x86 生态霸权时的天然局限。

总结:低功耗革命的技术标本

      RISE MP6 333 ES是1990年代末x86 低功耗化浪潮的「技术标本」——它以5-8W TDP重新定义嵌入式计算能效比,却因性能短板和生态劣势未能撼动主流市场。对于技术史研究者而言,其工程样品特性(如PR 频率标注、BGA 封装设计)是解码1990年代CPU市场竞争策略的关键切片;对于复古计算爱好者,它是搭建「能效优先」系统的理想选择,更是「用创新对抗巨头垄断」这一永恒命题的经典注脚。
