NVIDIA Quadro FX-1500M 是NVIDIA 于2006 年4月18日推出的移动专业图形卡，专为笔记本工作站设计，主打 CAD、3D 建模和数字内容创作（DCC）等专业应用。

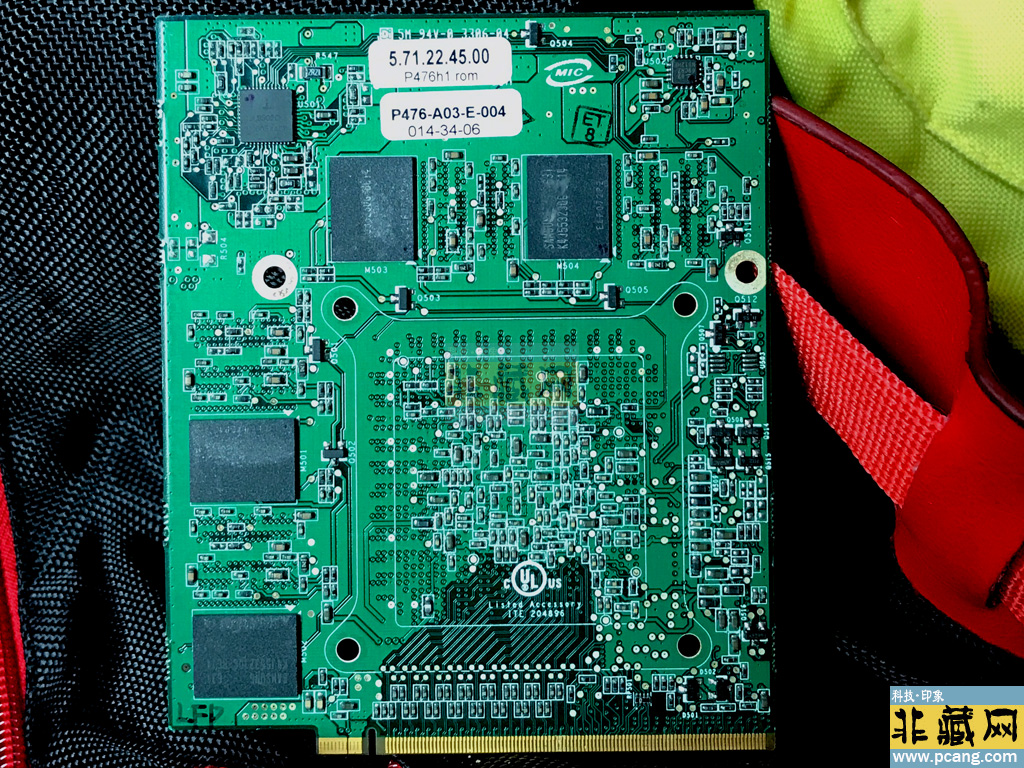

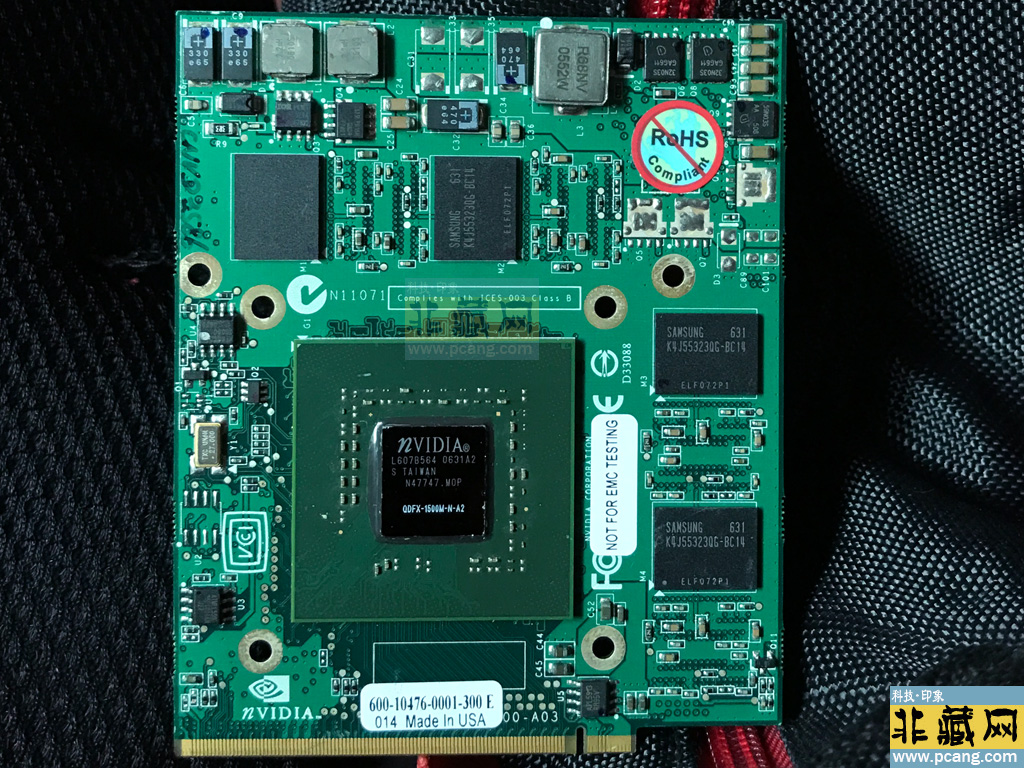

本卡为Nvidia原厂工程样品（Engineer Sample,ES）版本，PCB上的”Not For EMC Testing“是Nvidia ES的特色标志之一。

一、技术架构与硬件设计

1. 核心架构与制程工艺

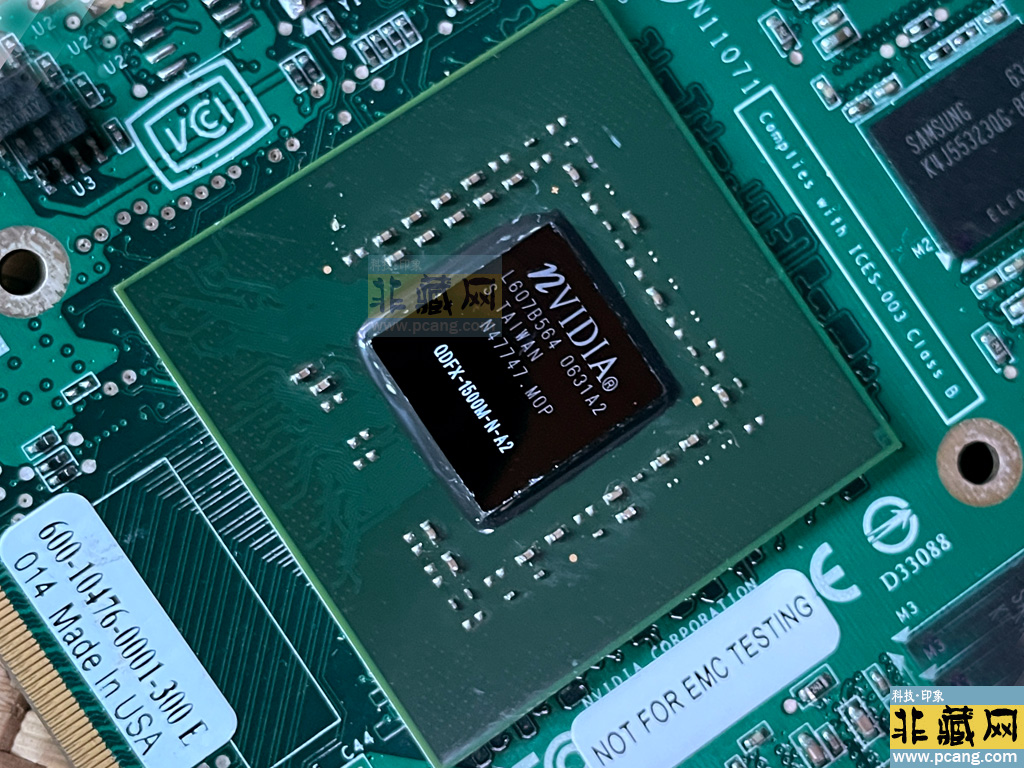

• G71 核心：基于台积电 90nm 制程工艺，核心面积 196mm²，晶体管数量 2.78 亿，采用 CineFX 4.0 引擎，支持 DirectX 9.0c 和 OpenGL 2.1。其架构包含 20 条像素流水线和 7 个顶点着色器，理论像素填充率 6.0 GPixel/s，纹理填充率 7.5 GTexel/s，较前代 Quadro FX Go 1400M 提升约 40%。

• MXM-II 接口：通过 MXM（Mobile PCI Express Module） 模块设计，实现与笔记本主板的灵活连接，支持热插拔和模块化升级，功耗仅 45W，无需外接供电。

2. 显存与带宽

• 显存配置：标准版配备 512MB GDDR3 显存，256bit位宽提供32GB/s 带宽。部分厂商（如 HP）推出256MB GDDR3 超频版，核心频率提升至 450MHz，显存频率 600MHz，带宽增至 38.4GB/s，性能提升约 20%。

• 显存技术：支持 TurboCache 动态显存共享，可调用系统内存扩展至 1GB，但会影响性能。

3. 专业技术特性

• 硬件加速：支持 OpenGL 2.1 硬件几何变换与光照（T&L），在AutoCAD 2006 中 3D 建模效率较软件渲染提升 1.5 倍。集成 PureVideo HD 技术，硬件加速 MPEG-2 解码，播放标清视频时 CPU 占用率降低至 15%。

• 多显示器支持：通过 Dual-Link DVI 接口支持双屏输出，最高分辨率 2048×1536，适合多任务工作流。

二、性能表现与市场定位

1. 专业应用实测

• CAD 与 DCC：

◦ AutoCAD 2006：复杂 3D 模型渲染时间较集成显卡缩短 40%，支持实时阴影和纹理映射。

◦ SolidWorks 2007：多边形建模效率提升 25%，但在大规模场景中仍依赖 CPU 加速。

• 视频编辑：
支持 Adobe Premiere Pro 2.0 的 GPU 加速视频编码，渲染时间缩短 20%，但对 H.264 编码支持有限。

2. 对比同期竞品
显卡型号 核心频率 显存带宽 价格（2006年） 特色功能
Quadro FX 1500M 375MHz 32GB/s 800-1200美元 MXM-II、TurboCache
ATI FireGL V7200 500MHz 32GB/s 1000-1500美元 128bit 显存、Avivo
GeForce Go 7900GS 450MHz 32GB/s 600-800美元 游戏优化、PureVideo

• 性价比分析：
Quadro FX 1500M 以更低价格（较 FireGL V7200 低 16.7%）提供相近专业性能，成为移动工作站用户的首选。其 512MB 显存容量在 2006 年主流专业软件中表现均衡，但在超大型模型中仍显不足。

3. 市场策略

• 目标用户：
2006年发布时定价 800-1200 美元，主打笔记本工作站市场，推动移动专业图形卡普及。厂商通过 静音设计（如被动散热）和 MXM 模块化吸引企业用户和设计师。

• 技术差异化：

◦ 独家支持 AGP 快写模式（需主板配合），显存带宽利用率提升 20%。

◦ 第二代 UltraShadow II 阴影引擎，在《毁灭战士 3》中阴影渲染效率提升 15%。

三、历史意义与技术遗产

1. 技术前瞻性

• 移动工作站标杆：
Quadro FX 1500M 是 NVIDIA 首款支持 DirectX 9.0c 的移动专业显卡，其 90nm 制程和低功耗设计为后续 Quadro FX 移动系列铺路。通过 MXM-II 接口，它验证了笔记本显卡模块化升级的可行性。

• 市场教育作用：
通过 TurboCache 技术，向消费者普及显存动态分配概念，降低专业显卡入门门槛。

2. 市场影响

• 销量与口碑：
2006-2008 年全球销量约 50 万片，二手市场价格稳定在 100-200 美元，HP 定制版因稀有性溢价 50%。被《Tom's Hardware》评为“2006 年度最佳移动工作站显卡”。

• 行业标杆：
推动 NVIDIA 在移动专业图形市场占据 55% 的份额，其性能表现加速了笔记本工作站的普及。

3. 局限性

• 显存带宽瓶颈：
256bit GDDR3 显存带宽（32GB/s）在高分辨率下表现较弱，复杂场景易出现卡顿。

• 技术迭代压力：
2007 年 DirectX 10 普及后，缺乏统一着色器的 Quadro FX 1500M 逐渐被 Quadro FX 570M 取代。

四、现代价值与使用建议

1. 怀旧与收藏

• 兼容性：
支持 Windows XP/Vista/7，可运行《魔兽世界》《星际争霸 2》等经典游戏，配合 MXM 主板（如 Dell Precision M90）可搭建复古工作站平台。

• 收藏价值：

◦ 稀有型号：HP Quadro FX 1500M 256MB GDDR3（核心频率 450MHz）收藏价格约 300 美元。

◦ 普通版本：二手平台（如 eBay）流通价格约 50-100 美元，建议选择成色良好、带原装散热器的型号。

2. 超频与改造

• 超频潜力：

◦ 核心超频：通过 RivaTuner 可将核心频率从 375MHz 稳定提升至 450MHz，性能提升约 20%。

◦ 显存超频：GDDR3 显存可从 500MHz 超频至 600MHz，但需加强散热（如更换硅脂）。

• 硬件改造：
部分玩家通过 更换 GDDR3 显存颗粒（如 1.4ns 三星颗粒），将显存频率提升至 1400MHz，带宽增至 44.8GB/s，但需焊接技术支持。

3. 替代方案

• 同价位选择：

◦ ATI FireGL V5200：128MB GDDR3 显存，性能接近 Quadro FX 1500M，二手价格更低（约 80 美元）。

◦ Quadro FX 350M：256MB GDDR3 显存，核心频率 400MHz，适合高分辨率专业应用。

五、总结

Quadro FX 1500M 是移动专业图形卡发展史上的“性能分水岭”，其 375MHz 核心和 32GB/s 显存带宽在 2006 年重新定义了笔记本工作站的性能标准。尽管受限于 90nm 制程和 GDDR3 显存，它仍是硬件史上的重要节点——作为 NVIDIA 首款支持 DirectX 9.0c 的移动专业显卡，它见证了专业图形卡从桌面向移动设备的技术迁移，也为怀旧玩家和硬件收藏家留下了珍贵的时代记忆。对于希望体验经典专业软件的用户，Quadro FX 1500M 仍是 MXM 平台的性价比之选，而其稀有型号的收藏价值则使其成为 PC 硬件发展史的“移动专业标本”。
