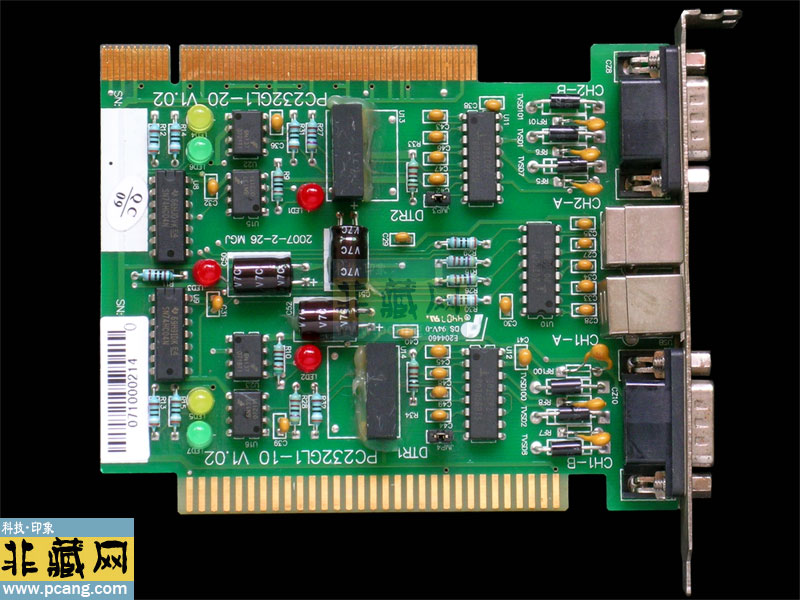

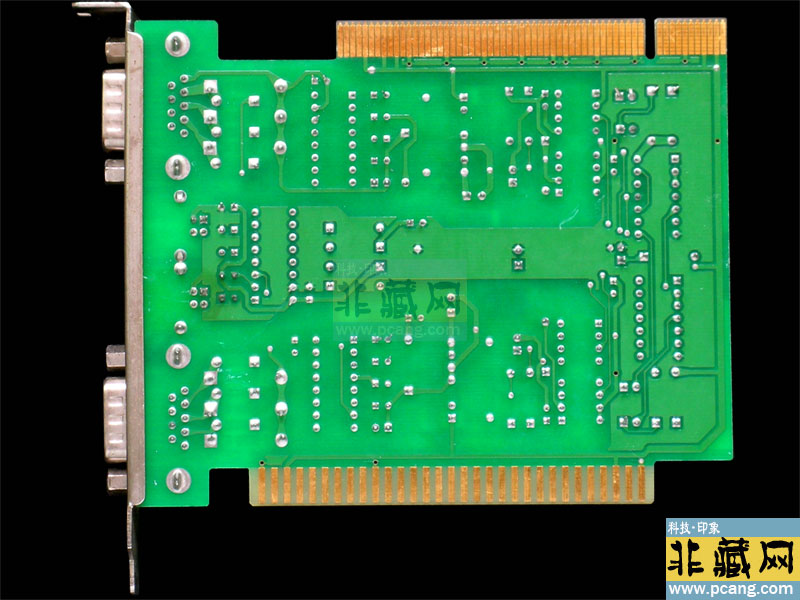

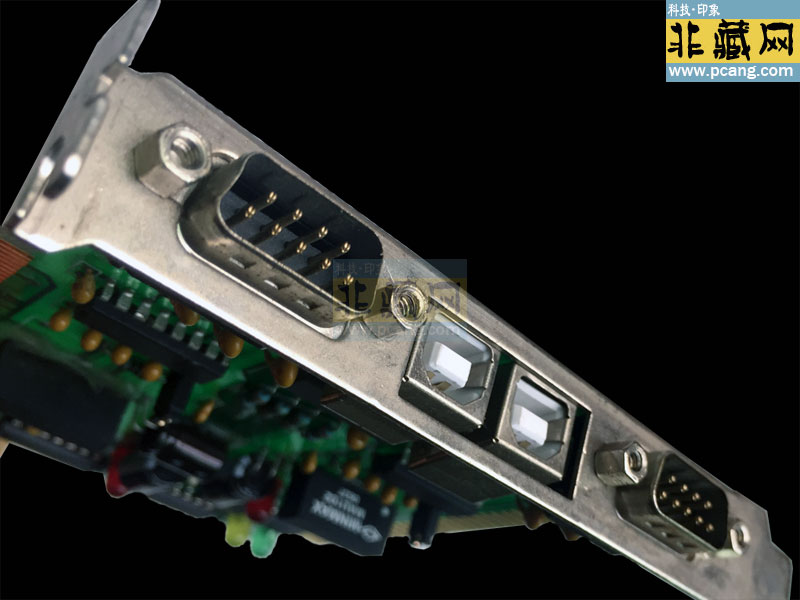

PC232GL1-20 PCI/ISA双接口兼容卡
一、技术逻辑与市场现状

1. 双接口设计的技术挑战

PCI/ISA双接口兼容卡需同时满足两种总线标准的电气特性和协议规范：

• PCI总线：即插即用（PnP），支持3.3V/5V混合信号，数据宽度32/64位，传输速率最高133MB/s。

• ISA总线：需手动配置IRQ、I/O地址，仅支持5V信号，数据宽度16位，传输速率最高8MB/s。

• 设计难点：

◦ 信号电平转换：需通过电平转换芯片（如74LVC系列）实现PCI 3.3V与ISA 5V信号的兼容。

◦ 资源分配冲突：ISA设备需手动分配IRQ（如IRQ3-7、9-12、14-15），而PCI设备依赖系统自动分配，需通过跳线或EEPROM配置避免冲突。

◦ 协议桥接：需专用桥接芯片（如PLX PCI9052）实现PCI到ISA的协议转换，支持ISA总线的DMA传输和I/O映射。

2. 市场稀缺性分析

• 需求萎缩：ISA接口自2000年后逐渐被淘汰，现代主板已不再集成ISA插槽，仅工业控制等特定领域仍有需求。

• 替代方案普及：USB/PCI-E转串口方案（如绿联PCI-E转双串口卡）以即插即用、高性价比成为主流，导致双接口卡市场空间极小。

• 厂商策略：主流厂商（如研华、Moxa）更倾向于推出单一接口卡，或通过PCI转ISA转接卡间接实现兼容。

二、替代方案与技术实现

1. 方案一：PCI转ISA转接卡 + ISA串口卡

• 硬件组合：

◦ 转接卡：如StarTech PCI-100ISA（支持32位PCI转16位ISA），需注意主板是否提供物理ISA插槽。

◦ 串口卡：如研华PCL-741（2端口RS-232/电流环ISA卡），支持手动配置IRQ和I/O地址。

• 配置要点：

◦ BIOS设置：在主板BIOS中启用Legacy ISA支持，并手动分配IRQ（如IRQ10）给转接卡。

◦ 驱动安装：ISA卡驱动需通过DOS工具（如MOXA的io-irq.exe）配置后，再在Windows中安装。

2. 方案二：纯PCI多串口卡 + 软件兼容

• 推荐产品：

◦ 乐扩PCI-E转2串口卡：支持RS-232/485/422，兼容Windows/Linux，提供API开发包。

◦ 胜为PEC-2011：工业级PCI-E转RS232卡，支持热插拔和宽温环境。

• 兼容性优化：

◦ 虚拟串口软件：使用com0com等工具创建虚拟串口，模拟ISA设备的通信流程。

◦ 协议转换：通过Modbus RTU转TCP网关（如MOXA NPort 5110）实现串口设备与现代系统的网络互联。

3. 方案三：定制化开发（技术可行性）

• 核心组件：

◦ 桥接芯片：采用PLX PCI9052或TI PCI1000，实现PCI到ISA的协议转换。

◦ 电平转换：使用SN74LVC4245A实现5V到3.3V信号转换。

◦ 固件开发：通过EEPROM配置ISA设备的IRQ和I/O地址，支持PCI的即插即用枚举。

• 开发难点：

◦ 驱动适配：需为Windows/Linux编写定制驱动，处理PCI与ISA的中断映射。

◦ 信号完整性：ISA总线的长线传输易受干扰，需添加终端电阻和滤波电路。

三、应用场景与操作建议

1. 典型应用场景

• 工业自动化：连接老旧PLC（如韩国LS K120S）或数控机床，需通过RS-232实现参数配置。

• 实验室设备：兼容早期数据采集卡（如NI PCI-232）或频谱分析仪的串口控制。

• 嵌入式系统：在工业电脑（如研华UNO系列）中扩展串口，支持边缘计算节点的多设备接入。

2. 操作建议

• 型号验证：

◦ 检查设备标签或说明书，确认是否存在型号拼写错误（如“PC232GL1-20”可能为“USB232GL1”的误写，后者为波仕电子的USB转串口设备）。

◦ 联系原设备厂商或经销商，提供设备序列号查询兼容性。

• 兼容性测试：

◦ 使用PCI转ISA转接卡 + ISA串口卡方案时，建议在虚拟机（如VMware Workstation）中测试驱动兼容性，避免物理机配置冲突。

◦ 若需在Windows 10/11中使用ISA设备，可启用“旧版组件”中的Legacy USB Support，并禁用驱动签名强制验证。

• 采购渠道：

◦ 工业级方案：通过研华、Moxa等厂商官网或授权经销商采购，确保技术支持（如研华的PCL-741需搭配专用驱动）。

◦ 低成本方案：在阿里巴巴、京东等平台选择乐扩、绿联等品牌的PCI-E转串口卡，注意选择带光电隔离的型号（如乐扩MM-PIO4422-4S）以提升抗干扰能力。

四、总结

    目前市场上 PC232GL1-20 PCI/ISA双接口兼容卡的具体信息缺失，可能为特定厂商的定制型号。若需实现PCI与ISA设备的兼容，建议优先采用PCI转ISA转接卡+ ISA串口卡的组合方案，或通过PCI-E转串口卡结合虚拟串口软件完成功能替代。对于工业级应用，可考虑研华、Moxa等厂商的专业产品；对于低成本场景，乐扩、绿联等品牌的PCI-E转串口卡是更经济的选择。在实施前，务必进行兼容性测试并咨询厂商技术支持，以确保系统稳定运行。
