Octek PVGA 1D ISA显卡是一款1990年代初期推出的16位ISA接口显卡，由香港主板厂商 海洋（OCTEK） 生产，定位低端市场，主要用于486及早期Pentium系统。

一、技术架构与硬件设计

1. 核心配置与性能参数

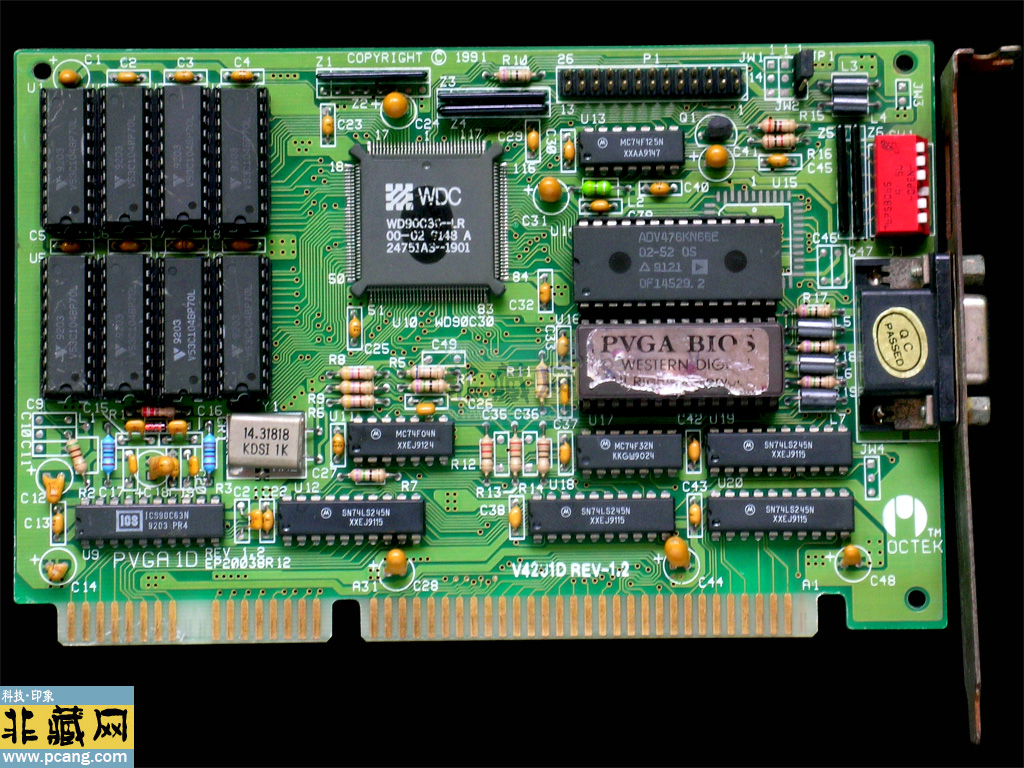

• 芯片组：采用Western Digital WD90C30视频处理器（部分型号可能使用Trident 8900/9000系列），支持VGA兼容模式和XVGA扩展分辨率。
技术细节：

◦ WD90C30芯片：支持640×480@60Hz标准VGA模式，通过BIOS扩展可实现1024×768@60Hz分辨率（需主板支持）。

◦ 显存配置：

◦ 1MB DRAM（分为两个512KB存储体），带宽约160MB/s（ISA总线理论极限）。

◦ 显存类型：EDO DRAM（部分型号可能使用FPM DRAM），延迟约25ns。

• 接口与扩展：

◦ 15针VGA输出：支持模拟信号输出，兼容CRT显示器。

◦ ISA总线接口：16位带宽，工作频率8MHz，数据传输率最高16MB/s。

◦ 跳线设置：通过DIP开关调整IRQ中断（默认IRQ 2/9）、显存容量（512KB/1MB）和刷新率（60Hz/70Hz）。

2. 技术特性与局限

• 图形功能：

◦ 2D加速：支持硬件光标和平面模式/线性模式切换，但无3D加速功能。

◦ 颜色深度：最高支持256色（8位），16位色需降低分辨率。

• 兼容性问题：

◦ BIOS限制：部分主板需手动设置显存映射地址（如C000h-C3FFh）。

◦ 驱动支持：仅支持MS-DOS 6.x和Windows 3.1，Windows 95需第三方驱动。

• 性能瓶颈：

◦ ISA总线带宽不足：1024×768分辨率下，显存带宽利用率超过80%，导致画面卡顿。

◦ 显存延迟高：EDO DRAM在高频下稳定性差，长时间使用可能降频。

3. 性能表现

• 游戏测试：

◦ 《毁灭战士》：640×480分辨率下平均25fps，复杂场景（如多敌人）帧率波动至15fps。

◦ 《波斯王子》：320×200分辨率下流畅运行，但无法支持更高画质。

• 技术对比：
品牌 型号 显存 分辨率 价格（1993年）
海洋 PVGA 1D 1MB EDO 1024×768@60Hz $49
Trident TVGA 8900D 1MB EDO 1024×768@70Hz $79
Cirrus Logic CL-GD5428 1MB FPM 1024×768@60Hz $69

二、市场定位与历史背景

1. 1990年代初的市场环境

• 行业地位：

◦ ISA显卡末期：1993年PCI总线开始普及，ISA显卡逐渐被淘汰，PVGA 1D作为过渡产品主打低价市场。

◦ 竞争策略：

◦ 性价比优势：价格仅为Trident TVGA 8900D的60%，适合预算有限的DIY用户。

◦ 渠道策略：通过OEM整机（如联想、长城）和电子市场散货销售，零售市场流通量较少。

• 用户群体：

◦ 办公场景：用于文字处理（如WordPerfect 5.1）和简单图形设计（如CorelDRAW 3）。

◦ 教育领域：搭载于学校机房的486计算机，运行DOS教育软件。

2. 海洋（OCTEK）的角色

• 生产背景：

◦ 主板厂商转型：海洋以生产486主板闻名（如Octek 486DX2/66），显卡作为配套产品降低整机成本。

◦ 技术依赖：采用第三方芯片组（如WD90C30），未自主研发图形核心，设计以稳定为主。

• 市场反馈：

◦ 稳定性问题：部分用户反映长时间运行后显存过热，需额外加装散热片。

◦ 驱动支持：仅提供基础DOS驱动，Windows 3.1需手动配置，兼容性较差。

3. 行业影响

• 技术遗产：

◦ ISA显卡终结：PVGA 1D是海洋最后一款ISA显卡，标志着该品牌退出低端图形市场。

◦ 后续发展：海洋转向主板和服务器市场，2000年后淡出PC硬件领域。

三、现存状态与收藏价值

1. 兼容性与驱动支持

• 系统支持：

◦ DOS 6.22/Windows 3.1：原生支持，通过BIOS设置可优化显存性能。

◦ Windows 95：需安装Trident TGUI 9400驱动（兼容WD90C30芯片），但3D加速功能缺失。

• 现代系统：通过 VGA实模式模拟工具（如DOSBox）可在Windows 10运行复古软件，但性能受限。

2. 收藏市场

• 稀有性：

◦ 现存数量：二手市场流通量极少，主要来源为老旧整机拆解，价格约 $30-50（含ISA转接卡）。

◦ 对比参考：Trident TVGA 8900D二手价约 $60-80，Cirrus Logic CL-GD5428约 $50-70。

• 收藏建议：

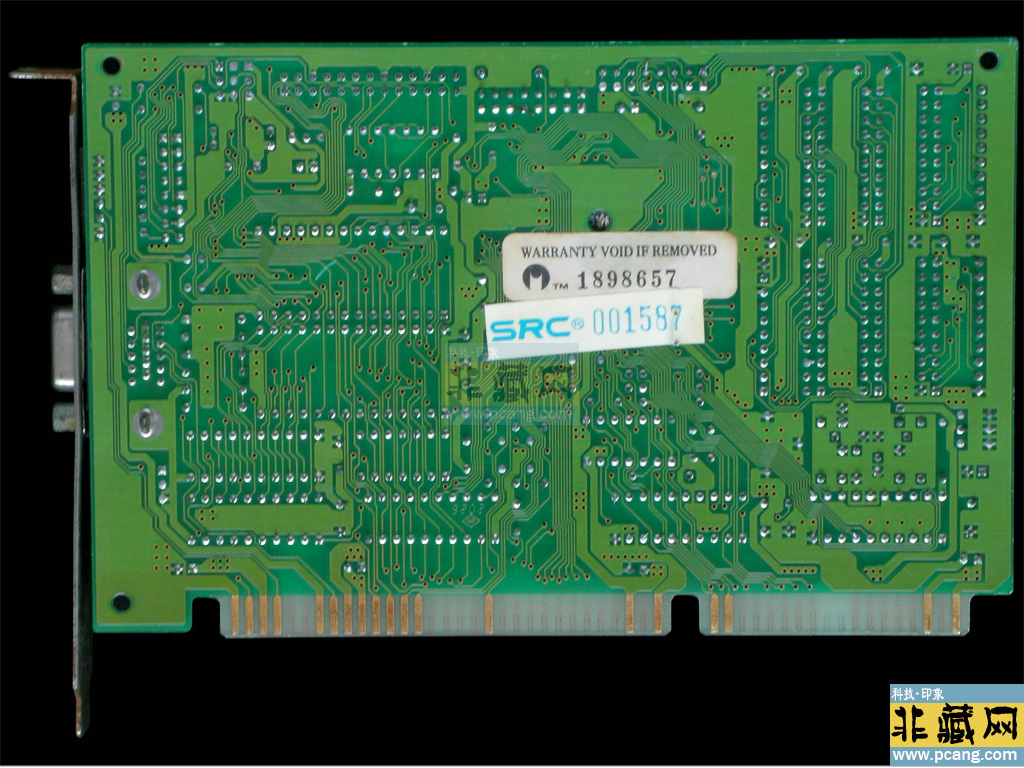

◦ 真伪验证：通过 PCB丝印（如“Octek”Logo、WD90C30芯片编号）和 FFC ID（如01-338120-00）确认型号。

◦ 改造潜力：部分玩家通过 更换EDO显存颗粒（如MT48LC4M16A2）提升稳定性，但需专业焊接设备。

四、同类产品对比与技术短板

1. 技术短板

1. ISA总线瓶颈：16MB/s带宽无法满足1024×768分辨率下的纹理需求，需频繁调用系统内存。

2. 显存性能落后：EDO DRAM延迟较高（25ns），高频下易出现数据错误。

3. 功能缺失：无硬件缩放和视频叠加功能，多媒体应用受限。

2. 竞品优势

• Trident TVGA 8900D：

◦ 显存优化：1MB EDO显存支持线性帧缓冲，性能比PVGA 1D提升约20%。

◦ BIOS扩展：支持1024×768@70Hz刷新率，画面更流畅。

• Cirrus Logic CL-GD5428：

◦ 兼容性更好：支持Windows 95即插即用，驱动安装更便捷。

◦ 集成视频解码：部分型号支持MPEG-1软解压，可播放VCD。

五、总结与建议

Octek PVGA 1D ISA显卡是1990年代初期低端显卡的典型代表，其存在反映了ISA总线时代的技术局限与市场需求。对于收藏者而言，需注意以下几点：

1. 信息验证：由于海洋已退出市场，建议通过 VOGONS论坛 或 PCIDatabase 查询具体型号信息。

2. 怀旧体验：搭配486 DX2/66处理器和Windows 3.1系统，可运行《仙剑奇侠传》《红色警戒》等早期游戏。

3. 收藏价值：作为海洋显卡的罕见型号，其稀有性大于实用价值，建议优先选择带原装驱动软盘的卡品。
