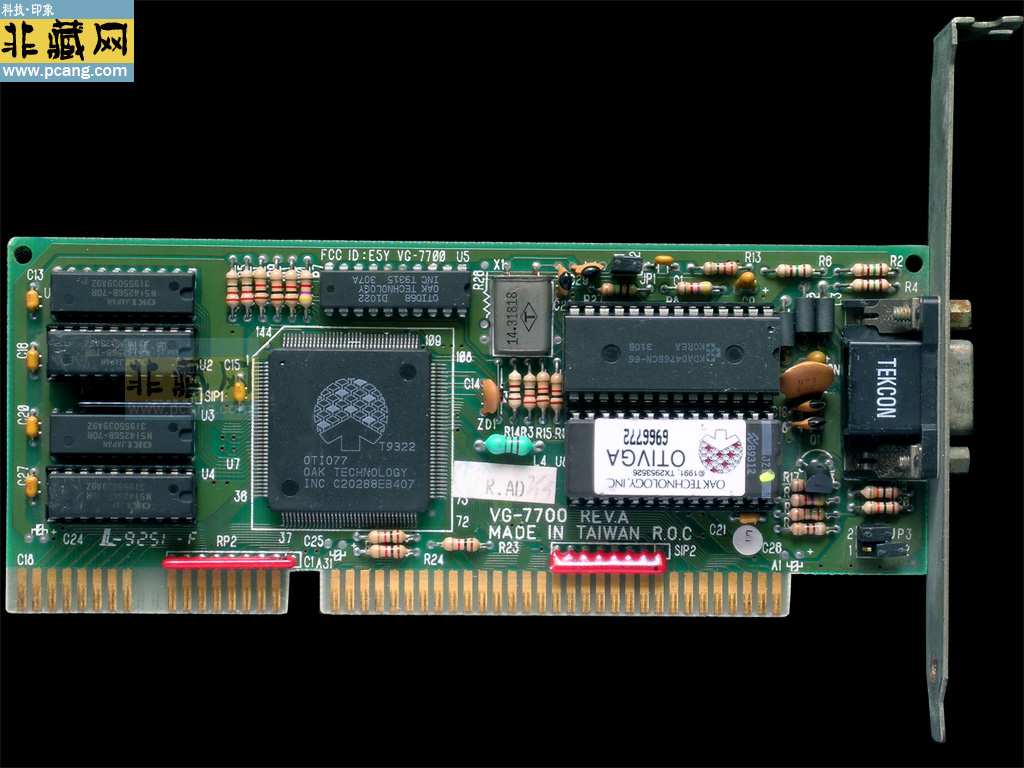

OAK VG-7700（OTI 077）是一款1992年推出的工业级图形控制器，基于OAK Technology的OTI 077芯片组设计，主要面向嵌入式系统和低端PC市场。

一、硬件架构与技术规格

1. 核心设计与功能定位

• 芯片架构：采用0.8微米工艺制造，集成约150万晶体管，支持VGA标准（640×480分辨率、16色），但未提供对扩展分辨率或3D加速的支持。

• 显存配置：

◦ 256KB或512KB DRAM：64位总线，带宽约1.6GB/s（显存频率100MHz），主要用于存储帧缓冲数据。

◦ 无独立显存控制器：依赖主板芯片组进行内存管理，可能导致数据传输效率较低。

• 接口类型：

◦ ISA 16位总线：兼容性较强，但受限于ISA总线带宽（约8MB/s），图形数据传输效率较低。

◦ VGA输出：通过DB-15接口提供模拟信号，支持CRT显示器。

2. 技术局限

• 缺乏图形加速功能：仅支持基本的位块传输（BitBlt）和简单的2D图形操作，无硬件加速管线。

• 低分辨率限制：最高支持640×480分辨率，无法满足高清晰度显示需求。

• 显存带宽瓶颈：512KB显存容量和较低的带宽（1.6GB/s）限制了复杂图形场景的渲染能力。

二、应用场景与市场定位

1. 核心应用领域

• 工业控制：

◦ 自动化生产线监控：用于显示设备状态和操作提示，典型分辨率为640×480@16色。

◦ 医疗设备：如超声设备的文本信息输出，需长期稳定运行。

• 低端PC市场：

◦ 入门级办公电脑：搭配Intel 486或AMD 5x86处理器，满足基本文字处理和表格需求。

◦ 教育机构：用于计算机实验室，降低硬件采购成本。

2. 市场策略

• 成本控制：通过简化图形功能和采用低成本DRAM显存，降低整体硬件成本。

• 可靠性优先：采用工业级元件（如耐温电容、长寿命电解电容），满足7×24小时运行需求。

• 专有生态：仅支持DOS和Windows 3.x操作系统，与第三方硬件兼容性差。

三、性能表现与驱动支持

1. 图形渲染能力

• 2D性能：

◦ BitBlt速度：约20MB/s（基于ISA总线带宽限制），适合简单图形界面。

◦ 文本渲染：支持8×16点阵字符，字符显示清晰但缺乏抗锯齿。

• 实际应用案例：

◦ 工业控制界面：在640×480分辨率下，可流畅显示静态文本和简单图形（如箭头、方框）。

◦ 办公软件：在Microsoft Word 6.0中滚动文档时，帧率约15-20 FPS。

2. 驱动与软件生态

• 官方驱动：

◦ DOS驱动：提供基础的VGA显示支持，通过VGADRV.COM驱动程序实现文本模式输出。

◦ Windows 3.x支持：需手动安装驱动，支持16色模式，但不兼容高分辨率或256色。

• 社区适配：

◦ VOGONS论坛：提供修改版驱动，优化Windows 95兼容性，但稳定性较差。

◦ DOSBox模拟器：支持OTI 077加速，但需手动配置IRQ和DMA参数。

四、历史影响与现代使用

1. 行业意义

• 工业图形标准化：作为早期工业级图形控制器，推动了嵌入式设备图形界面的普及。

• 技术过渡角色：在3D加速显卡（如3dfx Voodoo）兴起前，为低端市场提供基础图形支持。

2. 现代使用场景

• 复古计算：

◦ 硬件搭建：需搭配ISA主板（如Intel 430FX）和Pentium MMX处理器。

◦ 系统兼容性：

◦ Windows 95：需通过第三方驱动实现256色支持，但性能受限。

◦ DOS 6.22：最佳兼容性，适合运行早期游戏和办公软件。

• 维修与维护：

◦ 故障排查：常见问题包括显存颗粒老化（导致花屏）或ISA接口接触不良，需更换电解电容（如Rubycon 1000μF/6.3V）。

◦ 驱动修复：通过VOGONS驱动库下载修改版驱动，禁用即插即用功能手动安装。

五、延伸资源与技术参考

• 技术文档：

◦ OTI 077硬件手册（需通过Wayback Machine访问）。

◦ OAK VG-7700用户手册。

• 社区支持：

◦ VOGONS论坛OAK显卡专题：讨论驱动适配和硬件改造。

◦ RetroRGB工业显卡兼容性列表：提供CRT显示器兼容性测试数据。

如需验证硬件细节，可使用DEBUG命令直接访问ISA寄存器（如MOV DX, 03D4写入索引，MOV DX, 03D5读取值），或通过GPU-Z（需兼容旧版）检测显存类型。
