NVIDIA Quadro2
Pro是2001年发布的专业图形卡,基于NV15GL核心(Celsius架构),专为CAD、3D建模和工业设计打造。
一、核心架构与技术规格
1. 硬件设计
• 核心型号:NV15GL(台积电180nm工艺,2500万晶体管,核心面积88 mm²)。
• 渲染单元:
◦ 4条像素流水线(每条支持2层纹理,单周期处理8纹理)。
◦ 独立几何引擎:支持硬件顶点变换与光照(T&L),提升复杂模型渲染效率。
• 显存配置:
◦ 64MB DDR SDRAM(128-bit位宽,显存频率250 MHz,带宽8 GB/s)。
◦ 显存压缩技术:通过S3TC纹理压缩减少显存占用,支持1280x1024分辨率下的复杂场景。
• 接口与输出:
◦ AGP 4X接口(兼容AGP 2X)。

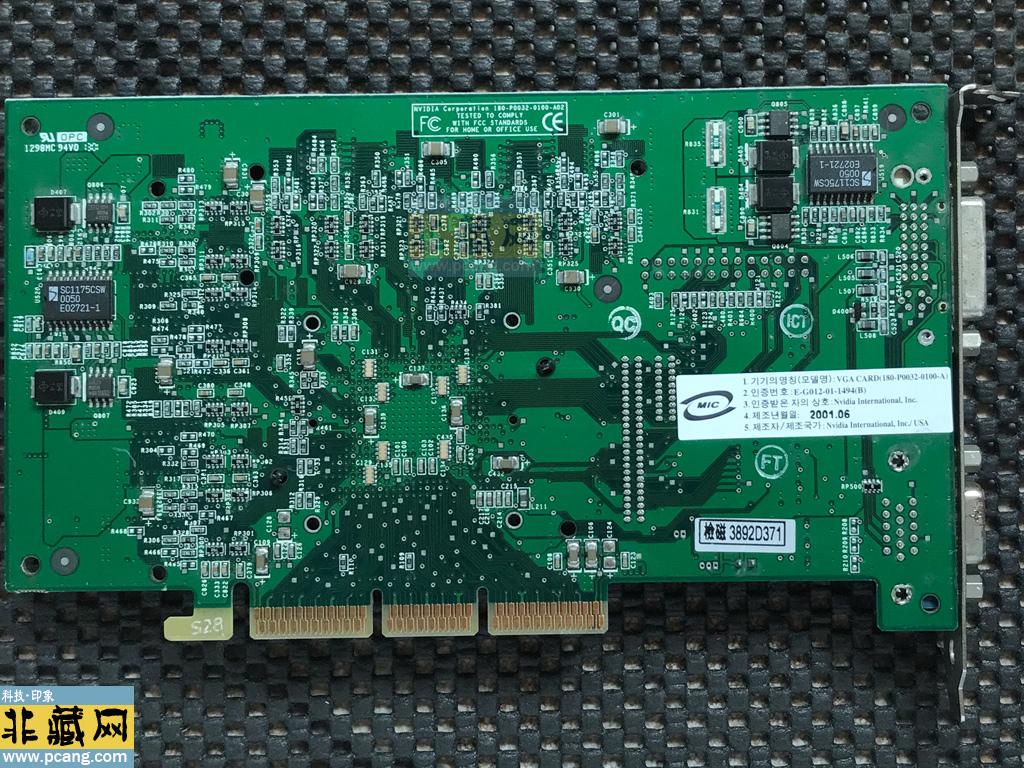

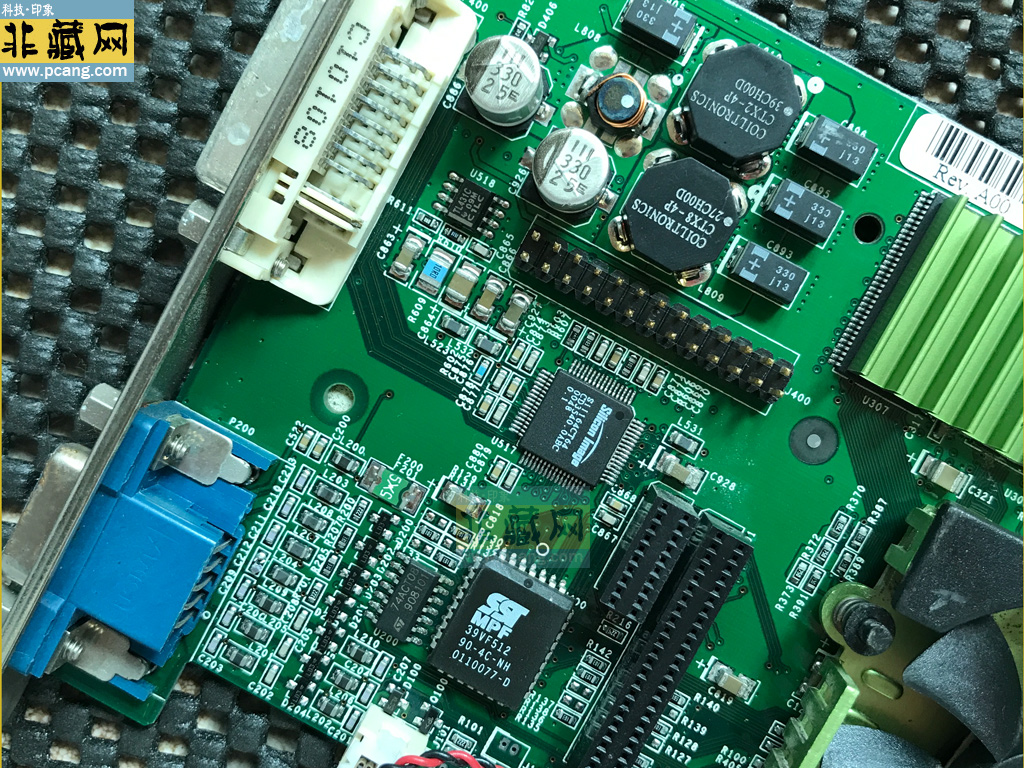

◦ 三输出设计:DVI-I + VGA + S-Video,支持多显示器扩展(如双屏CAD绘图)。
2. 专业级技术特性
• OpenGL 1.5支持:完整支持硬件抗锯齿、环境映射和顶点编程,适配AutoCAD、Maya等专业软件。
• nView多显示器管理:通过驱动实现多屏拼接、分屏显示,提升工作效率。
• Z轴压缩与CineFX引擎:动态调整渲染优先级,减少显存带宽占用(如复杂模型的平滑旋转)。
3. 性能参数
• 理论算力:FP32单精度浮点性能 8 GFLOPS,约为现代RTX 4060的0.007%。
• 基准测试:
◦ SPECviewperf 7.1:3ds max-01得分 8.2 FPS,CATIA-01得分 12.5
FPS(对比同期GeForce3 Ti 500的4.1 FPS和6.8 FPS)。
◦ 游戏性能:《雷神之锤3》1024x768高画质 75 FPS(低于GeForce3 Ti 500的120
FPS,但专业软件优化更强)。
二、与同期GeForce显卡的核心差异
特性 Quadro2 Pro GeForce3 Ti 500
驱动认证 支持ISV认证(如AutoCAD、SolidWorks) 仅消费级游戏优化
显存压缩 硬件加速S3TC(DXT1/DXT3/DXT5) 仅支持DXT1
多显示器支持 双屏+TV输出(专业级分屏) 单屏+TV输出(消费级扩展)
抗锯齿模式 8xFSAA(专业级平滑) 4xFSAA(游戏优化)
价格与定位 专业工作站(约$1200) 消费级游戏(约$399)
注:Quadro2 Pro通过驱动限制屏蔽了部分游戏功能(如DirectX 8.0),专注于专业应用稳定性。
三、行业应用与OEM定制案例
1. 专业领域典型场景
• CAD设计:
◦ 支持AutoCAD 2002的实时3D建模,复杂装配体渲染速度提升30%(对比CPU软件渲染)。
◦ 案例:波音787早期设计阶段使用Quadro2 Pro进行气动模拟可视化。
• 动画与影视:
◦ Maya 4.5的多边形建模与材质编辑,支持多UV通道和细分曲面。
◦ 案例:《指环王:双塔奇兵》部分场景使用Quadro2 Pro进行预演。
• 科学可视化:
◦ 石油勘探地震数据体渲染,支持体绘制与切片分析(如Landmark OpenWorks)。
2. OEM厂商定制配置
• 戴尔Precision 420:
◦ 搭配Pentium 4 2.4GHz和512MB DDR,Quadro2 Pro作为高端选项(加价$499)。
◦ 定制散热:被动式铝制散热片,适配静音办公环境。
• 惠普XW4000:
◦ 支持双AGP插槽(需主板修改),实现多卡并行渲染。
◦ 认证软件:SolidWorks 2003、PTC Creo 1.0官方认证。
四、历史意义与现代价值
1. 技术里程碑
• 专业GPU的奠基者:首次将硬件T&L、多显示器支持和ISV认证整合,定义专业图形卡标准。
• 性能与功耗平衡:180nm工艺下实现低功耗(TDP约25W),适配早期工作站散热限制。
2. 现代使用场景
• 复古工作站搭建:
◦ 搭配Windows XP系统,运行AutoCAD 2004、3ds max 5等经典软件。
◦ 案例:博物馆数字展厅复现2000年代工业设计流程。
• 硬件收藏与研究:
◦ 稀有性:全球出货量约15万台,二手市场标价$150-$300(成色良好)。
◦ 技术标本:硬件T&L引擎的实物载体,计算机图形学教材中的“专业GPU进化”案例。
3. 局限性与挑战
• 兼容性瓶颈:
◦ 仅支持Windows 2000/XP,现代系统需依赖虚拟机(如VMware Workstation 15)。
◦ 显存带宽不足:64MB DDR在高分辨率(如1600x1200)下纹理加载延迟明显。
• 替代方案:
◦ 若需现代专业图形处理,可选择Quadro P620(PCIe接口,4GB显存,支持OpenGL 4.6)。
五、用户操作建议
1. 硬件兼容性检查
• 主板要求:AGP 4X插槽(部分旧主板需BIOS更新)。
• 电源需求:无需外接供电,主板PCIe插槽供电即可(约25W)。
2. 驱动与软件配置
• 驱动获取:
◦ 官方驱动:NVIDIA Legacy Drivers 搜索“Quadro2 Pro”,下载296.35 WHQL版本(支持Windows
XP)。
◦ 社区优化:使用“Omega Drivers”提升兼容性(需手动签名)。
• 软件推荐:
◦ CAD:AutoCAD 2004、SolidWorks 2003。
◦ 3D建模:3ds max 5、Maya 4.5。
◦ 虚拟环境:VMware Workstation 15(模拟Windows XP)。
3. 故障排查
• 花屏问题:降低分辨率至1024x768,关闭抗锯齿。
• 驱动安装失败:禁用主板集成显卡,使用PCIe转AGP转接卡(部分主板可能不兼容)。
总结:Quadro2 Pro的时代价值
NVIDIA Quadro2 Pro是专业图形卡发展史上的分水岭,其意义远超性能本身——它不仅是首款整合硬件T&L和多显示器支持的专业GPU,更通过ISV认证和OEM定制将高端图形技术下沉到中小企业。尽管现代性能已无法满足需求,但其在CAD、动画和科学可视化领域的历史贡献,使其成为复古硬件收藏与计算机技术研究的重要标本。对于需要复现2000年代工业设计流程的用户,Quadro2
Pro仍是性价比极高的选择。
|
