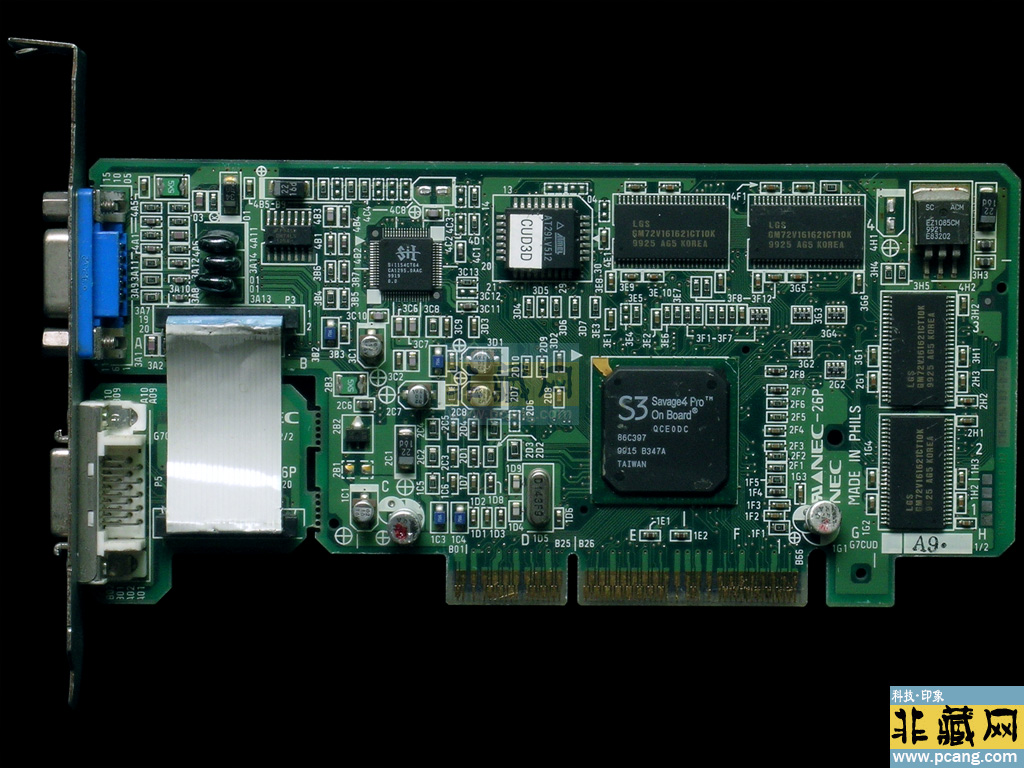

NEC-26P（S3 Savage4 PRO）

一、技术架构与硬件规格

1. 核心设计

• 芯片选型：
该显卡基于 S3 Savage4 PRO 图形处理器（1999年发布），采用 0.25μm工艺，核心频率 125MHz，显存带宽 1.14GB/s。Savage4 PRO支持 DirectX 6.0 和 OpenGL 1.2，但缺乏硬件T&L（Transform and Lighting），3D性能弱于同期竞品（如Nvidia TNT2）。

• 显存配置：
通常配备 8MB或16MB SDR SDRAM，64位显存位宽，支持最高 1280×1024 分辨率。部分OEM型号可能扩展至32MB显存，但需通过BIOS或驱动手动调整。

2. 接口与输出

• 总线类型：
可能采用 PCI 2.1 接口（带宽133MB/s），而非AGP。因Savage4 PRO的AGP版本（Savage4 Pro AGP）发布于1999年，而NEC的26P更可能基于早期PCI版本。

• 显示输出：
标配 VGA接口，部分型号可能集成 TV-OUT（如S-Video或复合视频），但需依赖第三方解码芯片。

3. 性能参数

• 理论性能：

◦ 像素填充率：125MPixels/s（与Savage4 PRO一致）。

◦ 多边形生成率：约1.8M Triangles/s。

• 游戏兼容性：
支持《Quake II》《Unreal Tournament》等早期3D游戏，但需在低分辨率（如640×480）下运行，且依赖软件渲染优化。

二、市场定位与历史背景

1. NEC的产品线策略

• 专业市场导向：
NEC在1990年代末逐渐退出消费级显卡市场，转向 工业控制、嵌入式系统 和 日本本土PC-9800系列兼容设备。26P可能是其为特定行业（如金融、医疗）定制的 低成本图形解决方案，而非面向普通消费者。

• 技术妥协：
受限于PCI接口带宽，26P的3D性能无法与同期AGP显卡（如ATI Radeon 7000）竞争，更适合 基础图形输出 或 多显示器扩展。

2. 行业竞争与替代方案

• 竞争对手：

◦ 3DFX Voodoo Banshee（1998年）：集成2D/3D功能，支持Glide API，成为游戏玩家首选。

◦ Nvidia TNT2：凭借更高的显存带宽（3.2GB/s）和Direct3D优化，占据中高端市场。

• 市场失败原因：

◦ 性能短板：显存带宽不足导致3D游戏帧率低下。

◦ 驱动兼容性：NEC可能未针对Windows 98/ME进行深度优化，导致稳定性问题。

三、使用场景与兼容性

1. 典型应用

• 工业监控：
用于工厂自动化设备、医疗仪器的低分辨率显示界面。

• 嵌入式系统：
集成于NEC的 PC-9800系列 或工控机，提供基础图形支持。

• 多显示器扩展：
支持双显示器输出（需主板支持），适合金融交易终端或数据监控场景。

2. 系统兼容性

• 操作系统：
官方驱动仅支持 Windows 95/98，需通过NEC官网或第三方渠道获取（如DriverGuide）。

• 现代系统：
Windows XP及以上系统需使用 兼容性模式 或 社区修改驱动，但性能表现较差。

四、收藏与研究价值

1. 稀有性与型号变体

• 市场存量：
因面向专业市场，现存完好卡较少。二手市场价格约 30-80元，但需注意接口氧化或BIOS损坏问题。

• 型号差异：
可能存在 26P-01（8MB显存）和 26P-02（16MB显存）等变体，需通过实物标签或BIOS信息确认。

2. 技术研究

• 逆向工程：
可通过分析BIOS芯片（如Winbond W27C010）获取显存映射和寄存器配置，尝试编写兼容驱动。

• 扩展应用：
配合ISA转PCI桥接卡（如IOData ISA2PCI），可在现代主板上使用，但性能受限于桥接带宽。

五、总结与建议

NEC-26P（S3 Savage4 PRO） 是NEC在1999年左右推出的一款 PCI接口、低性能图形卡，主要面向工业和嵌入式市场。其技术参数与同期消费级显卡相比存在明显劣势，但在特定领域仍具备历史价值。对于硬件收藏者而言，该卡是NEC转型期的重要见证，也是PCI时代显卡技术探索的缩影。
