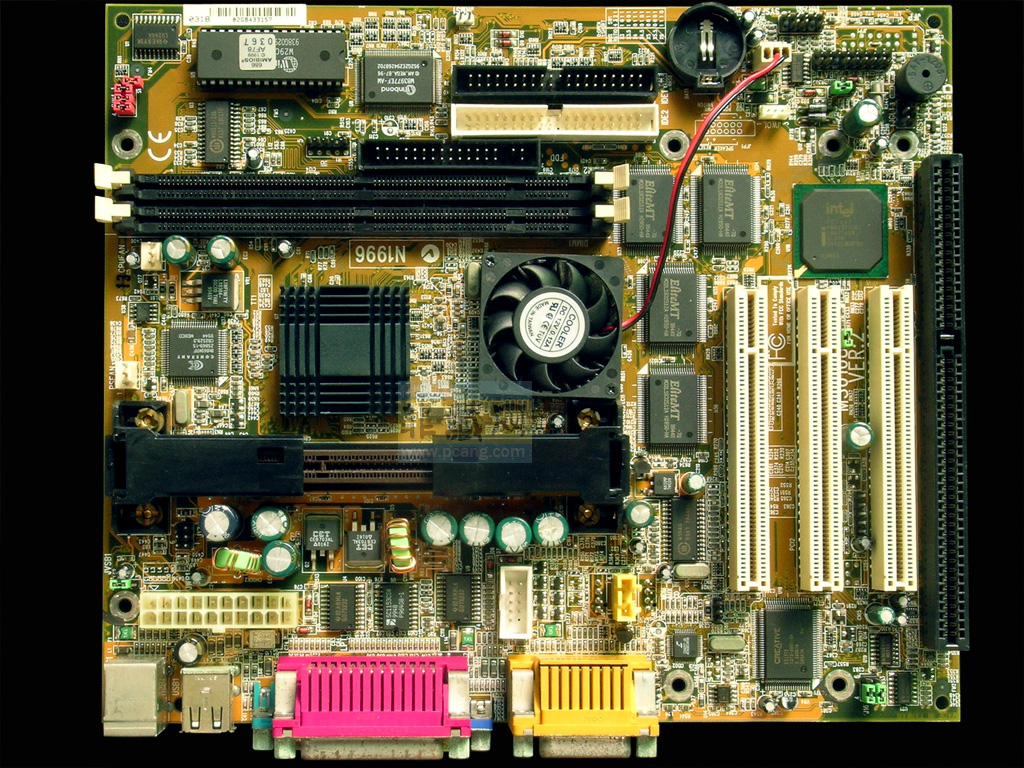

微星（MSI）MS6168（3dfx on Board）主板是1999年推出的一款Slot 1架构整合型主板，以板载3dfx图形芯片和高性价比为核心卖点，定位入门级桌面市场。以下从技术特性、市场定位、历史意义及使用场景等方面展开深度解析：

一、核心技术架构与硬件配置

1. 芯片组与处理器支持

• 主芯片组：Intel 440ZX（82443ZX北桥 + 82371EB南桥），支持AGP 2X和PCI 2.1标准，是Intel面向低端市场的简化版BX芯片组。

• CPU兼容性：

◦ 插槽类型：Slot 1（242针），兼容Intel Pentium II/III（Katmai/Coppermine核心）及Celeron（Mendocino/Covington核心）。

◦ FSB频率：原生支持66/100MHz，部分BIOS版本可通过超频扩展至133MHz（需搭配Coppermine处理器）。

• 内存系统：

◦ 类型：2×168-pin SDRAM DIMM插槽，支持PC66/PC100规范，最大容量256MB（单条128MB），无ECC校验功能。

◦ 性能：内存带宽最高800MB/s（100MHz×64-bit），延迟参数固定为CAS Latency 3。

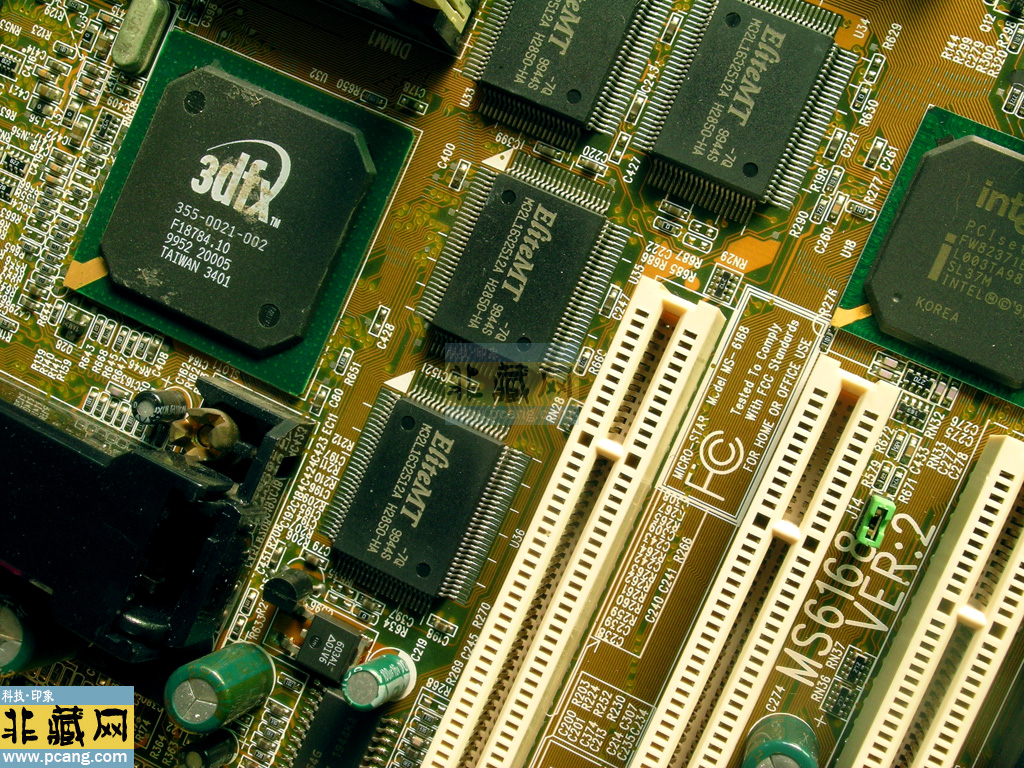

2. 板载3dfx图形芯片

• 型号：3dfx Voodoo 3 2000（核心代号“Avenger”），采用0.22μm工艺，核心频率143MHz，显存频率143MHz。

• 显存配置：8MB SGRAM（三星7ns芯片），支持16位色深和2D/3D加速。

• 图形性能：

◦ 像素填充率：143M像素/秒（单纹理）。

◦ 三角形生成率：300万三角形/秒。

◦ API支持：Direct3D 5.0、OpenGL 1.2、Glide 2.1。

• 输出接口：VGA + TV-OUT（需外接转接器）。

3. 扩展与接口设计

• 存储接口：

◦ IDE：2×Ultra DMA 33（支持4个IDE设备），无ATA-66加速功能。

◦ FDD：1×软驱接口。

• 背板接口：

◦ 音频：板载Creative CT5880（ES1373）PCI声卡，支持4声道输出。

◦ USB：2×USB 1.1接口（可通过扩展卡增至4个）。

◦ 串口/并口：2×COM、1×LPT（支持EPP/ECP模式）。

• 扩展插槽：3×PCI + 1×ISA，无AGP插槽（图形芯片集成）。

4. 供电与散热

• 电源设计：ATX 20-pin供电，采用2相供电设计（MOSFET+电解电容），不支持CPU电压调节。

• 散热方案：被动散热片覆盖北桥芯片，无风扇设计。

二、性能表现与应用场景

1. 图形性能实测
游戏名称 分辨率 画质设置 帧率（FPS）
《雷神之锤3》 640×480 低画质 30-40
《星际争霸》 800×600 中画质 45-55
《古墓丽影3》 640×480 中画质 25-35

2. 系统瓶颈分析

• 内存限制：256MB容量在Windows 2000系统下运行多任务时易出现卡顿。

• 存储性能：Ultra DMA 33接口限制了硬盘读写速度（最高33MB/s）。

• 扩展性：仅3个PCI插槽，安装多卡时需权衡声卡、网卡等设备。

3. 超频潜力

• FSB超频：通过修改BIOS可将外频从100MHz提升至133MHz，但需搭配Coppermine处理器（如PIII 700E）。

• 显存超频：Voodoo 3 2000显存可稳定超频至166MHz，性能提升约15%。

三、市场定位与用户反馈

1. 价格与竞品

• 上市价格：1999年约600-800元，低于同期VIA MVP3主板（如升技BH6），但高于纯整合型SiS 5591主板。

• 竞争优势：

◦ 3D加速能力：Voodoo 3 2000的3D性能远超同期集成显卡（如SiS 5591）。

◦ 品牌认可度：微星在DIY市场的口碑优于二线品牌（如承启、建基）。

• 劣势：

◦ 扩展性不足：无AGP插槽，无法升级独立显卡。

◦ 内存容量限制：256MB上限无法满足Win2000专业版需求。

2. 用户评价

• 优点：

◦ 性价比突出：整合显卡+声卡，节省硬件成本。

◦ 稳定性高：Intel芯片组兼容性优于VIA/SiS。

• 缺点：

◦ 散热问题：高负载下北桥温度较高，需加装散热片。

◦ 驱动支持有限：3dfx官方仅提供至Windows 2000的驱动。

四、历史意义与收藏价值

1. 技术过渡

• 整合趋势：440ZX芯片组是Intel首次尝试将3D加速功能集成到主板（通过第三方芯片），为后续i810整合主板铺路。

• 3dfx末路：Voodoo 3 2000是3dfx被NVIDIA收购前最后一款集成显卡，标志着独立显卡厂商的整合尝试。

2. 收藏亮点

• 硬件考古：440ZX芯片组与Voodoo 3 2000的组合是1999年低端市场的典型配置。

• 复古游戏：在Windows 98系统中运行《暗黑破坏神2》《帝国时代2》等经典游戏表现稳定。

• 二手市场：成色较好的型号价格约50-100元，带完整挡板和附件的版本溢价20%。

五、驱动支持与兼容性

1. 官方驱动

• 3dfx Voodoo3：

◦ Windows 95/98/ME：3dfx官方驱动v1.07.00（支持DirectX 7.0）。

◦ Windows 2000/XP：3dfx官方驱动v1.03.00（支持DirectX 8.0）。

• Creative ES1373声卡：

◦ Windows 98：Creative官方驱动v2.01.00。

◦ Windows 2000：微软通用AC'97驱动。

2. 现代系统适配

• Windows 10/11：无法原生支持，需使用虚拟机（如VMware Workstation）或复古硬件平台。

• 兼容性问题：部分PCI设备（如USB 2.0扩展卡）可能存在IRQ冲突。

六、同类产品对比
型号 芯片组 集成显卡 内存支持 价格（1999年）
MSI MS6168 Intel 440ZX Voodoo 3 2000 256MB SDRAM 600元
升技BH6 VIA MVP3 无 512MB SDRAM 500元
华硕P3B-F Intel 440BX 无 1GB SDRAM 1200元
SiS 5591主板 SiS 5591 SiS 300 512MB SDRAM 450元

七、总结：技术遗产与市场启示

MSI MS6168是1999年低端市场的 “全能型”主板，其板载Voodoo 3 2000显卡和Intel 440ZX芯片组 的组合，在保证基础3D性能的同时降低了硬件成本。尽管面临内存容量和扩展性的限制，但它通过 “集成显卡+声卡” 的策略，成功吸引了预算有限的家庭用户和学生群体。对于硬件爱好者而言，它不仅是一块怀旧的主板，更是 3dfx从独立显卡向整合方案转型的缩影，以及Intel在低端市场尝试差异化竞争的历史见证。在复古PC构建中，它仍是运行Windows 98/2000系统和经典游戏的高性价比选择。
