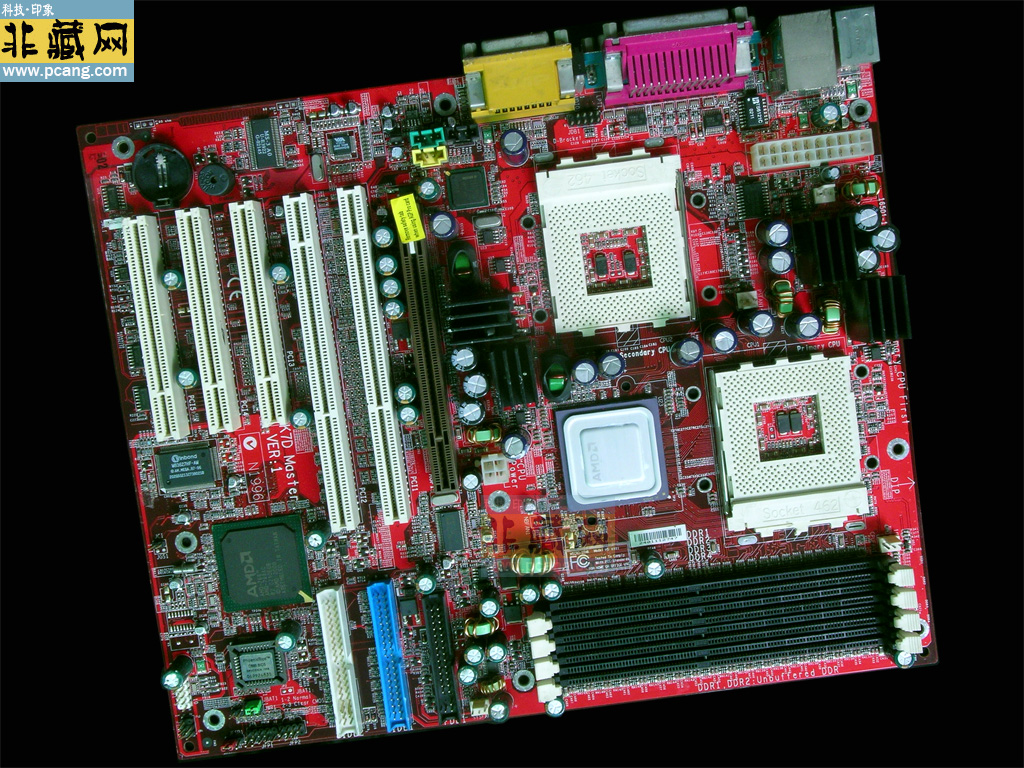

微星MSI K7D Master主板（型号MS-6501）是2002年推出的双路Socket A架构工作站主板，基于AMD 762/768芯片组设计，专为高性能计算需求打造。

一、硬件规格与技术特性

1. 芯片组与CPU支持

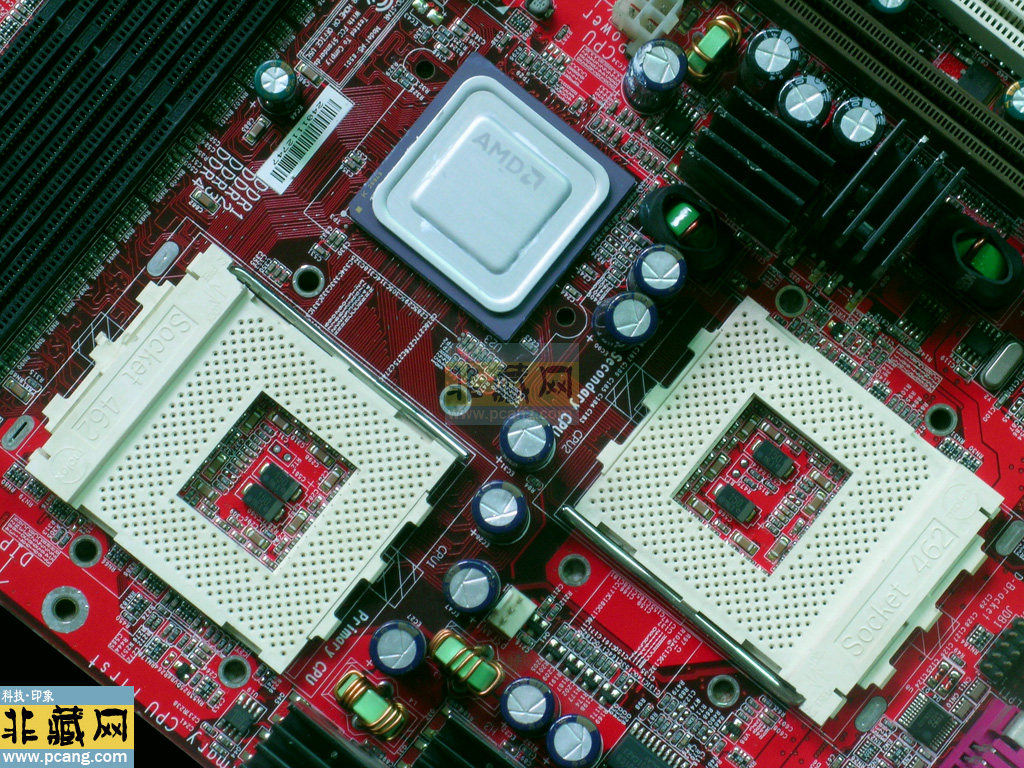

• 芯片组：AMD 762（北桥）+ 768（南桥），支持双Socket A处理器，兼容AMD Athlon MP 2100+及以上型号（最高2.1GHz），前端总线266MHz。

• 多处理器设计：需安装两颗完全相同的Athlon MP处理器，BIOS中需启用“BIOS ID of MP Capabilities”选项以支持双路模式。

• 散热要求：双CPU配置需搭配专用散热支架和大尺寸风扇（如Delta 80mm风扇），避免因功耗过高导致过热（单颗Athlon MP TDP达75W）。

2. 内存与存储

• 内存：4个184-pin DDR DIMM插槽，支持DDR266/200，最大4GB（需使用Registered DDR内存），双通道模式。

• 存储接口：

◦ IDE：支持Ultra DMA/100，连接4个IDE设备（如硬盘、光驱）。

◦ SCSI：需通过PCI接口扩展卡（如Adaptec AHA-29320）实现，主板无原生SCSI接口。

◦ 其他：1个软驱接口、2个USB 1.1接口（可扩展至4个）、2个串口（支持IRDA）、1个并口。

3. 扩展能力

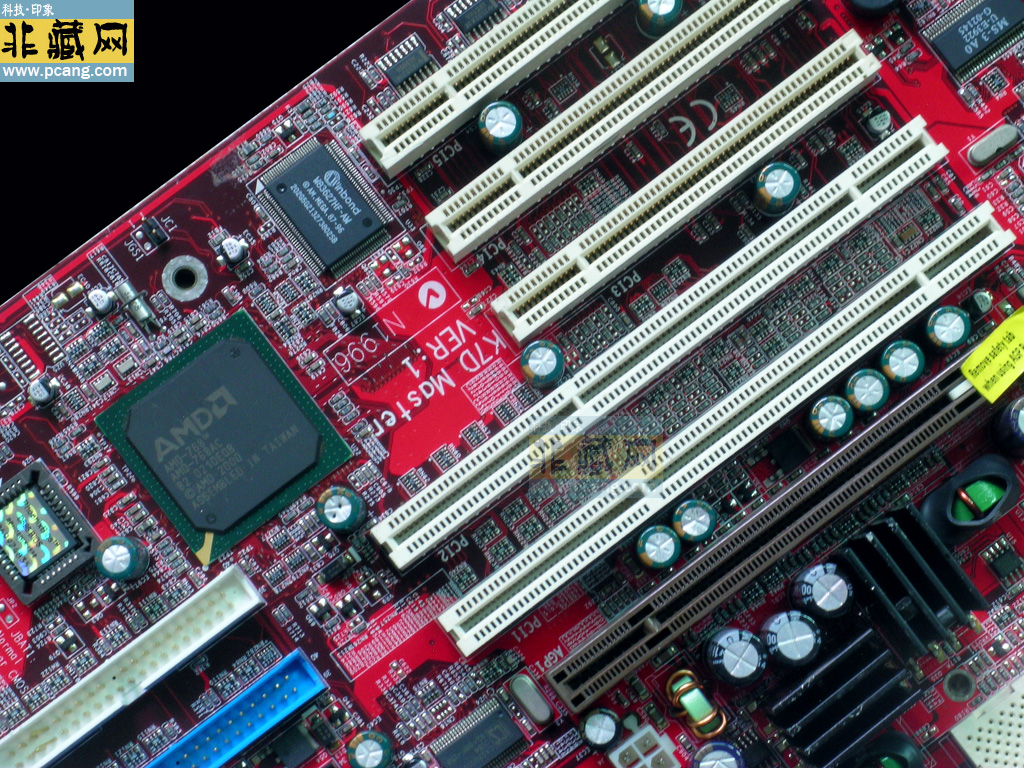

• 插槽：1个AGP Pro 4X插槽（支持3.3V/5V显卡）、2个64位PCI 66MHz插槽、3个32位PCI 33MHz插槽，适合专业图形卡（如FireGL T2）或多网卡扩展。

• 背板接口：集成AC97声卡、10/100Mbps网卡、PS/2键鼠接口，支持外接USB 2.0扩展卡（需单独购买）。

二、适用场景与兼容性

1. 典型用途

• 服务器：双CPU架构适合文件服务器、邮件服务器或轻量级数据库（如MySQL）。

• 工作站：支持专业图形卡（如AGP 4X的Matrox G450），可用于CAD设计或视频编辑。

• 复古计算：适合搭建Windows 2000/XP专业版平台，运行旧版工业软件（如AutoCAD 2004）。

2. 硬件兼容性

• CPU限制：仅支持Socket A接口的Athlon MP处理器，Athlon XP需通过修改L5桥路（如使用导电漆连接触点）才能在双路模式下工作。

• 内存注意：必须使用Registered DDR内存（如Kingston KVR266R35D1/512），普通UDIMM可能导致启动失败。

• 驱动支持：

◦ Windows 2000/XP：需手动安装AMD 762/768芯片组驱动（可从Nodevice下载）。

◦ Linux：内核版本需≥2.4.20，需手动编译SCSI驱动（若使用扩展卡）。

三、常见问题与解决方案

1. 多处理器稳定性问题

• 现象：双CPU运行时随机死机或蓝屏。

• 原因：

◦ 内存不兼容：未使用Registered DDR或混插不同品牌内存。

◦ 散热不足：CPU风扇转速过低或机箱风道不良。

◦ BIOS设置错误：未在“Advanced Chipset Features”中启用“Multi-Processor Specification”。

• 解决方案：

◦ 更换为品牌Registered DDR内存（如Hynix PC2100R）。

◦ 安装暴力风扇（如Sunon KD1208PTBX，风量60CFM）。

◦ 更新BIOS至最新版本（可从VOGONS获取修改版）。

2. 电容老化

• 现象：主板上的电解电容鼓包、漏液，导致开机不稳定。

• 修复：

◦ 更换同规格电容（如Rubycon 1000μF/6.3V），重点检查CPU供电部分。

◦ 避免使用含铅焊接，建议找专业维修人员操作。

3. 二手市场注意事项

• 检查要点：

◦ 确认Socket A针脚无弯曲，CPU底座无变形。

◦ 测试AGP插槽是否正常工作（需搭配显卡）。

◦ 检查主板是否有维修痕迹，避免购买已损坏的元件。

• 价格参考：二手价格约80-200美元，具体取决于成色和配件完整性（如是否包含原装散热支架）。

四、性能表现与替代方案

1. 性能瓶颈

• CPU性能：双Athlon MP 2100+的理论性能接近现代双核处理器（如Intel Pentium G3250），但浮点运算能力较弱。

• 存储速度：IDE接口的持续传输速率约60MB/s，落后于SATA。

2. 替代方案

• 升级平台：若需更高性能，可考虑Socket 939主板（如微星K8N Neo4）搭配Athlon 64 X2 4400+。

• 现代模拟：使用Proxmox VE或ESXi虚拟化平台，在现代硬件上模拟旧系统。

五、总结与建议

MSI K7D Master主板是2000年代初期AMD平台工作站的代表，其双路Athlon MP架构在当时具有前瞻性，但受限于技术过时，日常使用需面对驱动缺失、配件难寻等问题。若计划使用该主板，建议：

1. 优先修复或更换老化电容，确保稳定性。

2. 搭配二手SCSI扩展卡（如Adaptec 29320）和硬盘（如希捷Cheetah 18GB）以提升存储性能。
