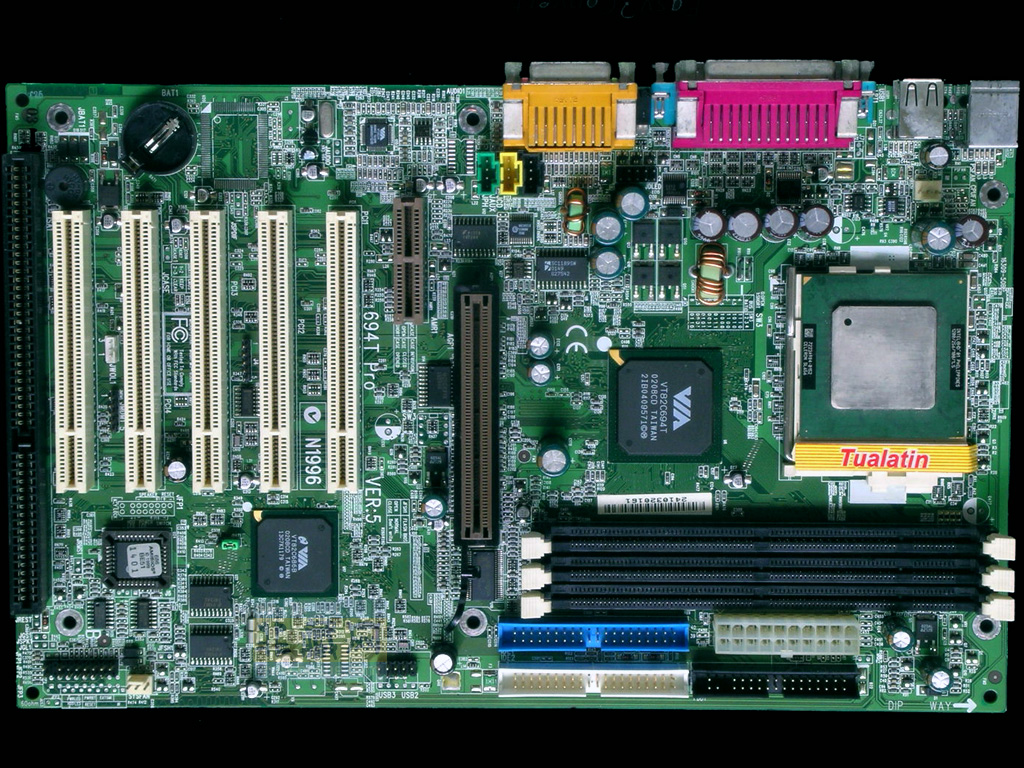

微星（MSI）694T PRO（MS-6309）是一款基于 VIA Apollo Pro133T芯片组的Socket 370架构主板，于2000年推出，定位中高端市场：

一、核心技术架构与硬件配置

1. 芯片组与处理器支持

• 主芯片组：VIA Apollo Pro133T（VT82C694T北桥 + VT82C686B南桥），支持AGP 4X和PCI 2.2标准，是VIA面向高性能市场的旗舰级芯片组。

• CPU兼容性：

◦ 插槽类型：Socket 370（370针），兼容Intel Pentium III（Coppermine/Tualatin核心）、Celeron（Coppermine/Tualatin核心）及VIA C3处理器。

◦ FSB频率：原生支持100/133MHz，通过BIOS超频可扩展至150MHz（需搭配Tualatin处理器）。

• 内存系统：

◦ 类型：3×168-pin SDRAM DIMM插槽，支持PC100/PC133规范，最大容量1.5GB（单条512MB），支持ECC校验（需搭配特定内存）。

◦ 性能：内存带宽最高1.06GB/s（133MHz×64-bit），延迟参数可通过BIOS调整（如CAS Latency 2/3）。

2. 扩展与接口设计

• 扩展插槽：

◦ AGP 4X：支持独立显卡（如GeForce 2 MX、Radeon 7500）。

◦ PCI/ISA：5×PCI + 1×ISA，提供丰富的扩展能力（如声卡、网卡、SCSI卡）。

• 存储接口：

◦ IDE：2×Ultra DMA 100（支持4个IDE设备），相比同期竞品（如升技BE6-II仅支持Ultra DMA 66）性能提升显著。

◦ FDD：1×软驱接口。

• 背板接口：

◦ 音频：板载Creative CT5880（ES1373）PCI声卡，支持4声道输出（部分版本为AC'97软声卡）。

◦ USB：2×USB 1.1接口（可通过扩展卡增至4个）。

◦ 串口/并口：2×COM、1×LPT（支持EPP/ECP模式）。

3. 供电与散热

• 电源设计：ATX 20-pin供电，采用 3相供电设计（MOSFET+固态电容），支持CPU电压调节（1.3V-3.5V）。

• 散热方案：北桥芯片覆盖铝制散热片，无风扇设计，高负载下需额外加装散热风扇。

二、性能表现与应用场景

1. 超频潜力

• FSB超频：通过BIOS可将外频从133MHz提升至150MHz（需搭配Tualatin处理器），部分用户甚至成功超频至166MHz。

• 内存超频：支持PC133内存超频至150MHz，搭配低延迟内存（如Kingston HyperX PC133）可进一步提升性能。

• 显存超频：AGP显卡（如GeForce 2 MX）可通过第三方软件（如PowerStrip）超频显存频率。

2. 系统瓶颈分析

• 内存限制：1.5GB容量在Windows 2000系统下运行多任务时表现稳定，但无法满足现代应用需求。

• 存储性能：Ultra DMA 100接口提升了硬盘读写速度（最高100MB/s），但仍落后于现代SATA接口。

• 扩展性：5个PCI插槽可同时安装声卡、网卡、电视卡等设备，但ISA插槽逐渐被淘汰。

3. 游戏兼容性
游戏名称 分辨率 画质设置 帧率（FPS）
《雷神之锤3》 800×600 中画质 50-60
《星际争霸》 1024×768 高画质 60-70
《暗黑破坏神2》 800×600 中画质 45-55

三、市场定位与用户反馈

1. 价格与竞品

• 上市价格：2000年约600-800元，低于同期Intel 815E主板（如华硕CUV4X），但高于纯整合型SiS 630主板。

• 竞争优势：

◦ 性价比突出：VIA芯片组兼容性优于Intel 815E，价格仅为后者的60%。

◦ 扩展性：5个PCI插槽和Ultra DMA 100接口满足高端用户需求。

• 劣势：

◦ 品牌认可度：微星在DIY市场的口碑弱于华硕、升技。

◦ 散热问题：北桥芯片在高负载下温度较高，需额外散热。

2. 用户评价

• 优点：

◦ 稳定性高：VIA芯片组兼容性优于SiS。

◦ 超频友好：丰富的BIOS调节选项（如外频、电压、内存时序）。

• 缺点：

◦ 驱动支持有限：VIA官方仅提供至Windows 2000的驱动。

◦ ISA插槽冗余：1个ISA插槽在2000年已逐渐被淘汰。

四、历史意义与收藏价值

1. 技术过渡

• Socket 370时代：作为VIA最后一款支持Socket 370架构的旗舰芯片组，Apollo Pro133T标志着Intel向Pentium 4平台转型的过渡。

• 性价比标杆：694T PRO凭借其 “高性能+低价格” 的策略，成为2000年主流市场的首选主板之一。

2. 收藏亮点

• 硬件考古：VIA Apollo Pro133T芯片组与Socket 370插槽的组合是2000年中端市场的典型配置。

• 复古游戏：在Windows 98系统中运行《暗黑破坏神2》《帝国时代2》等经典游戏表现稳定。

• 二手市场：成色较好的型号价格约50-100元，带完整挡板和附件的版本溢价20%。

五、驱动支持与兼容性

1. 官方驱动

• VIA Apollo Pro133T芯片组：

◦ Windows 95/98/ME：VIA 4-in-1驱动v4.49（支持DirectX 7.0）。

◦ Windows 2000/XP：VIA 4-in-1驱动v4.53（支持DirectX 8.0）。

• Creative ES1373声卡：

◦ Windows 98：Creative官方驱动v2.01.00。

◦ Windows 2000：微软通用AC'97驱动。

2. 现代系统适配

• Windows 10/11：无法原生支持，需使用虚拟机（如VMware Workstation）或复古硬件平台。

• 兼容性问题：部分PCI设备（如USB 2.0扩展卡）可能存在IRQ冲突。

六、同类产品对比
型号 芯片组 内存支持 价格（2000年） 特色功能
MSI 694T PRO VIA Apollo Pro133T 1.5GB SDRAM 600元 5×PCI插槽、Ultra DMA 100
升技BE6-II Intel 815E 1GB SDRAM 1200元 双BIOS、更多超频选项
华硕P3V4X VIA Apollo Pro133A 1GB SDRAM 800元 板载AC'97声卡
SiS 630主板 SiS 630 512MB SDRAM 450元 整合显卡

七、总结：技术遗产与市场启示

MSI 694T PRO（MS-6309）是2000年中端市场的 “全能型”主板，其 VIA Apollo Pro133T芯片组 和 5×PCI插槽 的组合，在保证性能的同时提供了极高的扩展性。尽管面临品牌认可度和散热问题，但它通过 “性价比+超频能力” 的策略，成功吸引了预算有限的DIY玩家和企业用户。对于硬件爱好者而言，它不仅是一块怀旧的主板，更是 VIA在Socket 370时代的技术标杆，以及微星在性价比市场探索的历史见证。在复古PC构建中，它仍是运行Windows 98/2000系统和经典游戏的高性价比选择。
