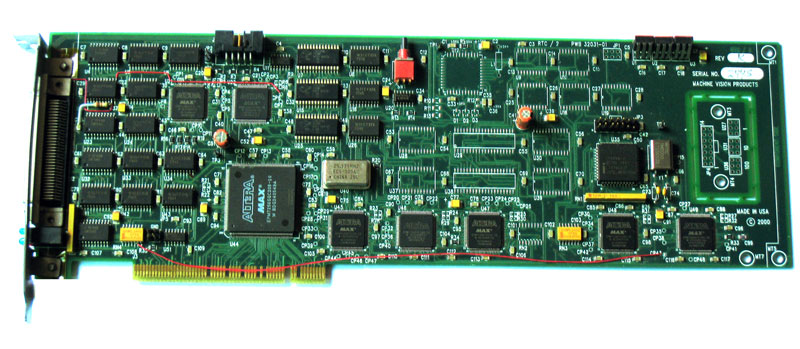

》》正面高清大图《《

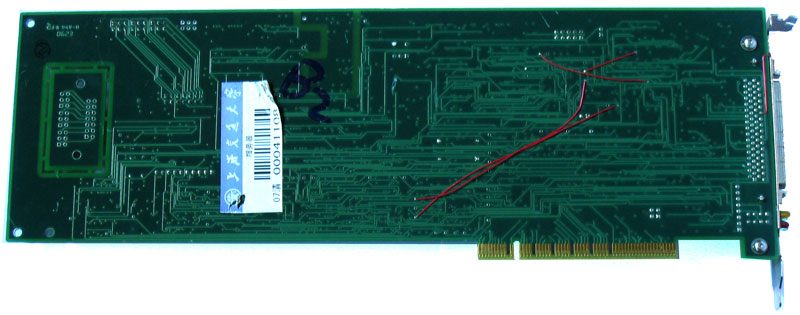

》》背面高清大图《《
机器视觉控制器卡是机器视觉系统的核心组件，负责图像数据处理、相机控制、实时通信及系统集成。
此卡缺乏厂商资料，以下为新版本的资料作为同类型产品参数参考对比。
一、核心功能与技术架构
1. 图像处理与计算能力
• 处理器配置：主流控制器卡搭载Intel第12/13代Core™、AMD Ryzen™或专用FPGA芯片，如Neousys
Nuvis-7306 RT系列采用Intel 9/8代酷睿处理器，支持GPU加速（如NVIDIA Jetson），可实现复杂算法（如深度学习推理）的实时处理。
• 内存与存储：海康机器人MV-SVA2506-16C20-NN配备16GB内存和64GB eMMC，支持多相机数据流的并行处理。高端型号（如Axiomtek
IPC962A）支持DDR5内存，带宽提升至4800 MT/s，满足高分辨率图像（如4K）的快速读写需求。
2. 接口标准与扩展性
• 相机接口：
◦ GigE Vision：Basler 2端口PoE接口卡支持1 Gbps传输速率，线材长度达100米，兼容IEEE
802.3af供电标准，可同时驱动两台相机。
◦ CoaXPress：单根同轴电缆支持6.25 Gbps传输，距离达170米（1.25 Gbps模式），支持多通道数据与电源集成，适用于高速线阵相机或长距离工业场景。
◦ Camera Link：海康机器人卡支持2CML接口，可接入两台Camera Link 2.1标准相机，提供6.8
Gbps通道速率及PoCL供电。
• 扩展能力：Neousys PCIe-NX 156U3卡配备6个USB
3.2端口，支持AI检测的高带宽需求；部分型号通过Mezio®接口扩展串口、网口及GPIO，满足工业自动化多设备协同控制。
3. 实时控制与同步
• I/O与触发：海康卡集成11路可配置数字I/O，支持差分信号，满足工业设备的精准触发需求；Neousys Nuvis系列提供微秒级实时I/O控制，适用于高速生产线的动态同步。
• 多相机同步：Basler pylon SDK支持多卡协同，通过GenICam协议实现多相机全局快门同步，确保3D扫描或多视角检测的一致性。
二、主流厂商与产品特性
1. 工业级解决方案
• Neousys Technology：
◦ Nuvis系列：集成视觉专用I/O、实时控制器及GPU计算，如Nuvis-534 RT采用AMD Ryzen™处理器，支持AI推理和热插拔存储，适用于高温、振动环境。
◦ 扩展卡：PCIe-NX 154 PoE卡提供4个PoE+端口，支持100 TOPS算力，专为工业质检设计。
• Basler：
◦ GigE接口卡：2端口PoE型号兼容主流GigE相机，通过pylon SDK实现稳定图像传输，支持GenTL标准与第三方软件（如HALCON）无缝集成。
◦ microEnable 5系列：支持Camera Link和CoaXPress，提供C/C++、Python等API，满足定制化开发需求。
2. 嵌入式与边缘计算
• 海康机器人：MV-SVA2506-16C20-NN采用ARM架构，内置VM算法平台，支持传统视觉工具（如几何匹配、测量），功耗仅15.6W，适合空间受限的嵌入式场景。
• Axiomtek IPC962A：搭载Intel
13代Core™处理器，支持5G无线和双千兆网口，通过AI加速器模块处理密集型AI任务，适用于智能工厂的边缘端部署。
3. 运动控制与视觉融合
• 正运动技术VPLC712：一体化设计集成EtherCAT总线控制、实时视觉处理及24DI/12DO，支持SCARA机器人同步跟随，处理速度达10ms/次，适用于高精度贴合等复杂场景。
三、选型指南与技术趋势
1. 关键参数匹配
• 应用场景：
◦ 高速检测：优先选择CoaXPress接口卡（如Active Silicon产品），带宽可达25 Gbps，满足线阵相机的高帧率需求。
◦ 多设备协同：需支持EtherCAT或Profinet协议（如Neousys
Nuvo-7531），实现控制器、机器人、PLC的实时通信。
• 算力需求：
◦ 轻量级推理：Jetson边缘计算模块（如Neousys
POC-700系列）可满足YOLOv5等模型的实时运行，功耗低于10W。
◦ 复杂训练：选择NVIDIA RTX 4090（24GB显存）或A6000（48GB），FP32算力分别达82.6
TFLOPS和62.4 TFLOPS，支持多模态数据处理。
2. 系统集成考量
• 软件生态：Basler、海康等厂商提供SDK支持GenICam，可快速集成至MVTec HALCON、Cognex
VisionPro等平台；Neousys Nuvis系列预装Ubuntu或Windows，减少开发周期。
• 环境适应性：工业场景需选择宽温（-25°C~70°C）、抗振型号（如Neousys
PoC-500系列），并确保IP67防护等级。
3. 技术发展趋势
• AI深度融合：控制器卡集成专用AI芯片（如Google TPU），支持TensorFlow Lite模型，实现缺陷检测、OCR识别等任务的端侧处理。
• 接口协议演进：CoaXPress 2.0标准将带宽提升至12.5 Gbps/通道，并支持菊花链拓扑，推动多相机系统的简化部署。
• 边缘-云协同：通过5G和工业以太网（如TSN）实现边缘端实时处理与云端大数据分析的协同，提升智能工厂的决策效率。
四、典型应用案例
1. 工业质检：Basler GigE接口卡配合深度学习算法，在汽车零部件生产线中实现表面划痕的亚像素级检测，误检率低于0.1%。
2. 物流分拣：Neousys Nuvis-7306 RT结合3D视觉相机，通过GPU加速实现包裹体积测量与分拣路径规划，处理速度达20件/秒。
3. 医疗影像：CoaXPress卡（如Adimec产品）支持高分辨率病理切片扫描，配合AI模型自动识别癌细胞，诊断准确率提升至98%。
五、采购与维护建议
• 渠道选择：优先通过厂商官网或授权经销商采购（如Basler Webshop），确保技术支持与售后保障。
• 兼容性测试：要求供应商提供Demo板进行相机接口、软件API及功耗测试，避免集成风险。
• 固件更新：定期访问厂商支持页面（如Neousys技术支持中心）下载驱动及BIOS更新，优化系统稳定性。
如需进一步技术文档或定制化方案，可直接联系厂商技术团队或访问其开发者社区（如Basler开发者论坛）获取专业指导。
|
