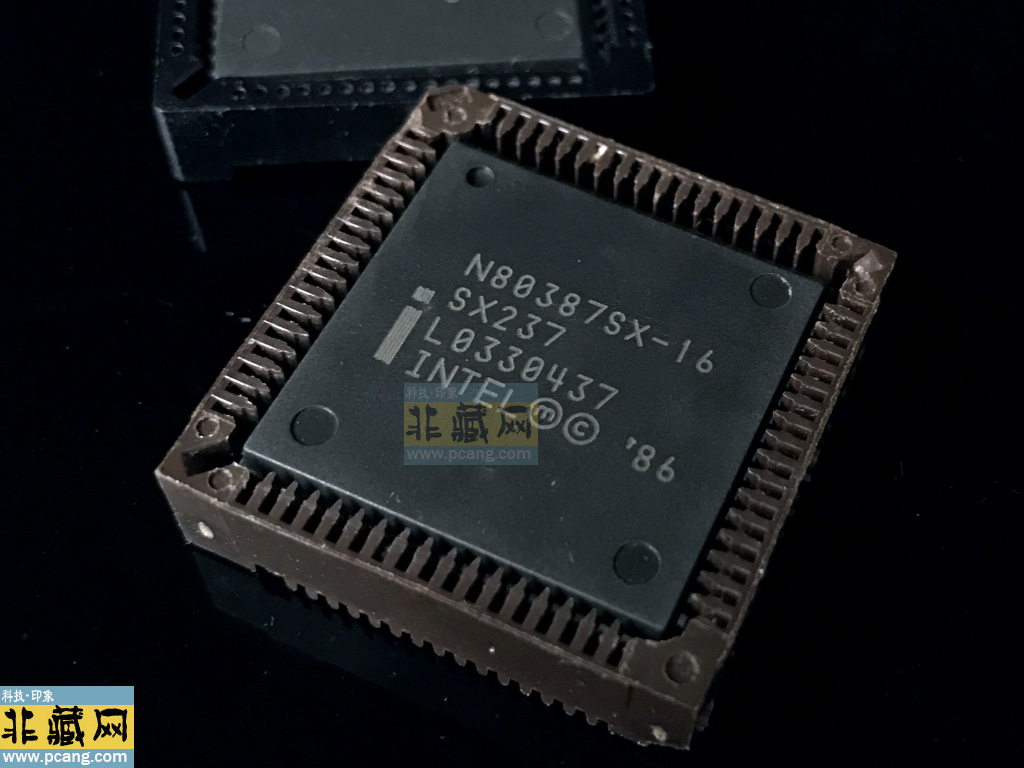

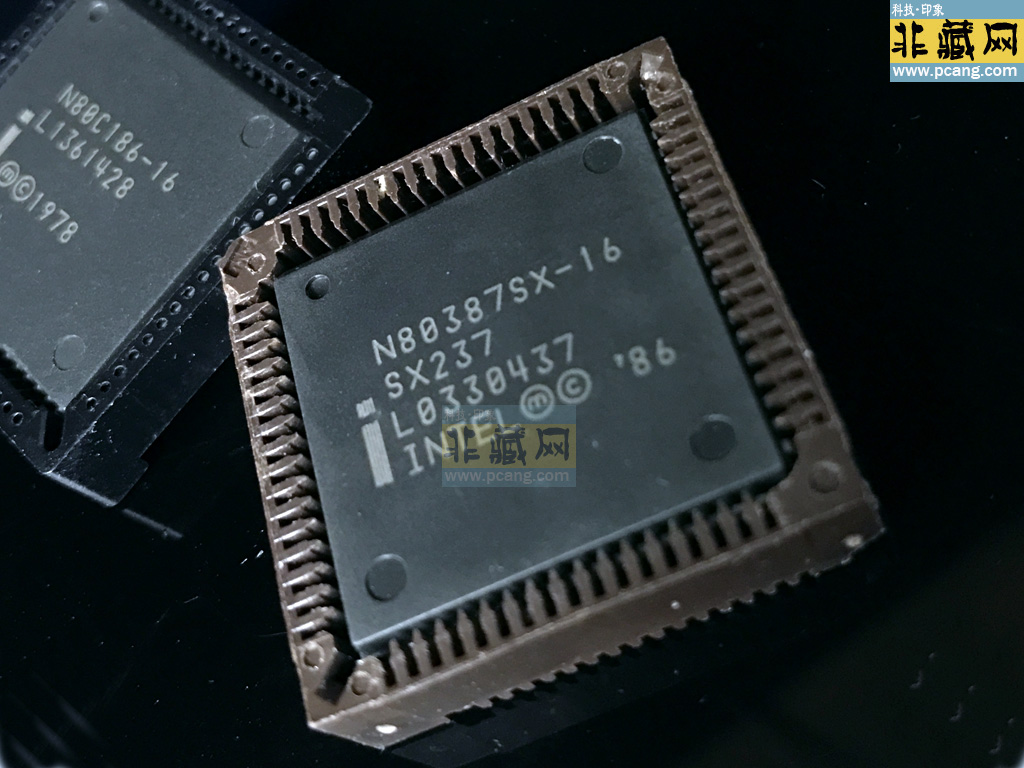

Intel N80387 SX-16是英特尔（Intel）在1980年代末推出的 数学协处理器（浮点运算单元，FPU），专为80386 SX微处理器设计，旨在加速复杂的浮点运算。其设计融合了 80387 的架构优化和低成本封装特性，成为80386 SX系统向高性能计算过渡的关键组件。
一、技术特性与架构设计

1. 核心参数与封装

• 型号解析：

◦ N80387 SX-16中的“N” 代表塑料封装（Plastic LCC），适用于消费级市场；“SX” 表示 与80386 SX 处理器兼容，支持16位外部数据总线；“16” 代表外部输入频率为16 MHz，内部频率为输入时钟的 3/2 倍即 24 MHz）。

◦ 主频范围：

◦ 官方标称 外部输入频率为16 MHz，内部运行频率为24 MHz。

◦ 部分主板支持超频至20-33 MHz，尤其在异步模式下表现稳定。

• 封装与接口：

◦ 68 引脚塑料无引线芯片载体（PLCC-68），引脚布局与 80387 DX 兼容，但电气信号需通过 80386 SX 的控制逻辑协调。

◦ 相比陶瓷封装（如 A80387-16 SX106），塑料封装成本降低 40%，但抗干扰能力略弱。

• 功耗与温度：

◦ 5V 供电，典型功耗约 1.2W，支持商业级温度范围（0°C ~ 70°C），适合消费级和工业场景。

2. 架构优化与指令集

• 异步协作机制：
与 80386 SX 主处理器通过 BUSY/ERROR 信号 实现异步通信，减少 CPU 等待时间。例如，平方根运算耗时约 150μs，较软件模拟提升 10 倍以上。

• 指令集扩展：

◦ 完全兼容 80387 指令集，并新增 FSIN/FSINCOS（正弦/余弦计算）、FYL2X（对数运算） 等硬件加速指令。

◦ 支持 80386 SX 的 保护模式，可在多任务环境下独立处理浮点运算。

• 寄存器组：
8 个 80 位数据寄存器（ST0-ST7）既可用作堆栈，也可独立寻址，支持快速数据压栈/弹出操作，提升多任务效率。

二、应用场景与市场定位

1. 目标领域

• 消费级 PC 与工作站：
塑料封装的低成本特性使其成为 80386 SX 兼容机的主流选择，用于加速 Lotus 1-2-3 电子表格、AutoCAD 设计软件等。

• 工业控制与嵌入式系统：
虽不及陶瓷封装的 D80387-8 抗干扰能力强，但通过优化散热设计，仍可用于数控机床、医疗设备（如早期 CT 图像重建）等场景。

• 科学计算与工程仿真：
与 80386 SX 配合用于有限元分析（FEA）和汽车碰撞模拟，例如 Apollo 工作站通过 N80387 SX-16 提升计算效率。

2. 兼容性与成本优势

• 无缝升级：
引脚与 80287 兼容，允许用户从 80286 系统平滑过渡至 80386 SX，避免重新开发代码的成本。

• 性价比平衡：
1990 年代初售价约 80-120 美元，低于摩托罗拉 68882（约 250 美元），成为 PC 兼容机市场的首选。

三、与前代及竞品的对比
特性 80387 DX（32位） N80387 SX-16（16位） 差异
主频 20-33 MHz（同步） 16 MHz（异步，内部24 MHz） 性能约低 30%
封装可靠性 陶瓷 PGA 塑料 PLCC 成本降低 40%
总线宽度 32 位外部数据总线 16 位外部数据总线 吞吐量受限
指令集 基础浮点运算 新增超越函数指令 关键功能扩展
功耗 1.5W 1.2W -20%

与后续型号的差异：

• 80486 DX（集成 FPU）：
32 位数据总线和更高频率（如 25MHz），但 N80387 SX-16 的低成本封装更适合 80386 SX 市场。

• 集成化趋势：
1993 年 Pentium 处理器集成 FPU 后，独立协处理器逐渐退出市场，但 N80387 SX-16 仍是 80386 SX 时代的经典加速方案。

四、历史意义与现存价值

1. 技术里程碑

• 浮点运算标准化：
首次在协处理器中实现完整的 IEEE 754 标准，为后续 x87 架构奠定基础。

• 封装创新：
塑料封装方案降低了成本，推动独立协处理器在消费级市场的普及。

2. 收藏与研究价值

• 复古计算：
原装盒装的 N80387 SX-16 在二手市场价格可达 200-300 美元，成为 x86 硬件爱好者的热门藏品。

• 教学案例：
其与主处理器的异步协作机制仍是计算机组成原理课程中的经典案例。

五、局限性与替代方案

1. 性能瓶颈：
16 位总线带宽限制了数据吞吐量，处理大型矩阵运算时效率低于 32 位架构的 80387 DX。

2. 软件适配成本：
需编译器（如 Borland Turbo C++ 2.0）显式生成协处理器指令，且早期操作系统（如 MS-DOS）需额外处理浮点异常。

3. 集成化替代：
80486 DX 及后续处理器内置 FPU，彻底取代独立协处理器，但 N80387 SX-16 在特定工业场景中仍服役至 1990 年代末。

总结

      Intel N80387 SX-16 通过 塑料封装、异步协作机制和硬件浮点加速，在 1980 年代末至 1990 年代初的消费级 PC 和工业控制领域占据重要地位。其低成本设计和 IEEE 754 兼容性，不仅推动了专业软件的发展，更成为 x86 架构向32 位过渡的关键节点。尽管被集成化浪潮取代，但其技术创新至今仍影响着处理器设计，是半导体发展史中「专用加速芯片」的经典范本。
