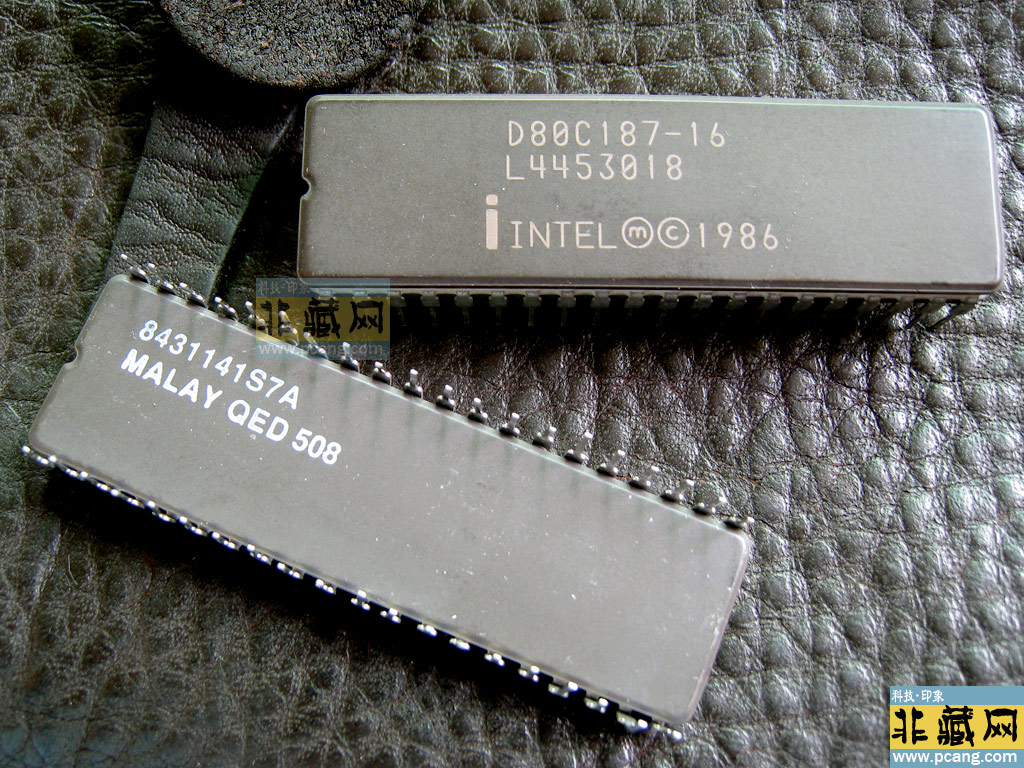

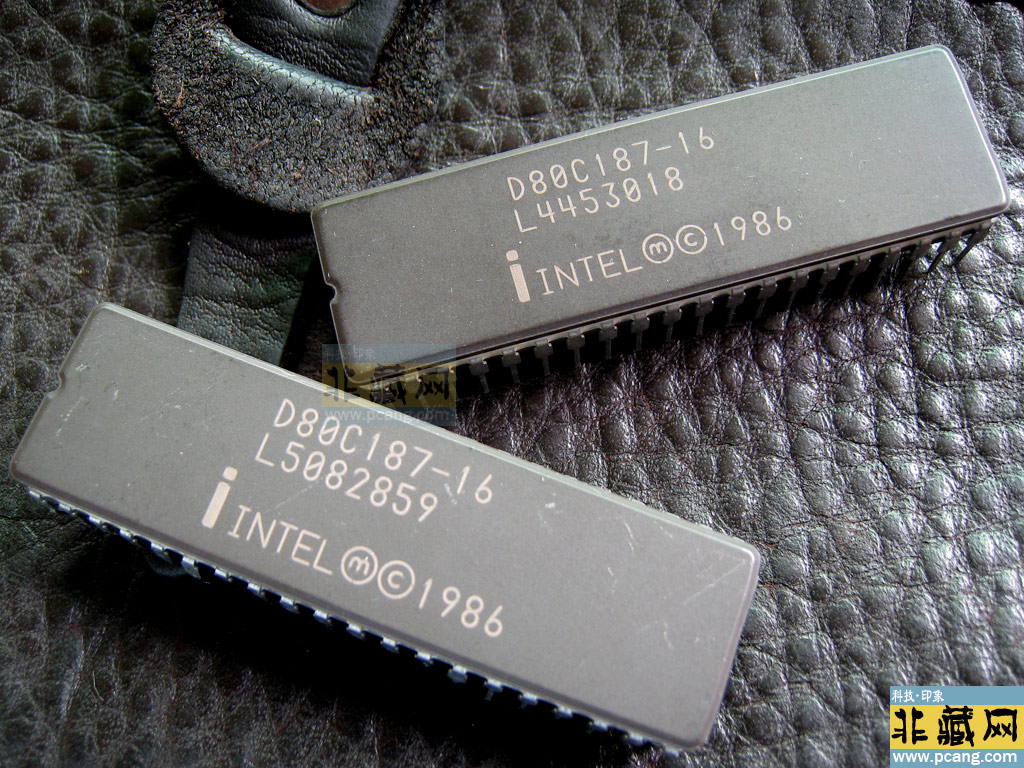

Intel D80C187-16是英特尔专为80C186微处理器设计的浮点运算协处理器（FPU），属于x87系列第三代产品，定位为高可靠性嵌入式计算场景的核心加速模块。
一、技术架构与性能突破

1. 与 80C186 的深度协同

• 总线兼容性：支持80C186 的16 位数据总线，通过IGNNE（忽略数值错误）引脚实现与主处理器的异常处理联动，可在任务切换时自动保存/恢复浮点寄存器上下文。

• 时钟频率：后缀-16表示最高主频16MHz，相比前代C80287-3（12MHz）提升33%，与80C186-16 处理器完美同步。

• CMOS工艺：采用1.5 微米CHMOS III 技术，功耗降低至156mA（5V 供电），支持工业级温度范围（0-85℃），陶瓷封装（CERDIP-40）进一步增强抗振动和电磁干扰能力。

2. 浮点运算核心升级

• 数据类型与精度：完全兼容IEEE 754-1985标准，支持80位扩展精度（15 位指数+64 位尾数）、32/64 位浮点数、32/64 位整数及 18 位压缩 BCD 码，可直接处理 80C186 扩展的三角函数、对数、指数等超越函数。

• 指令集扩展：新增FSIN/FSINCOS（正弦/余弦计算）、FYL2X（对数运算） 等 70 余条指令，硬件加速使复杂运算速度较软件模拟提升 10-20 倍。例如，平方根运算耗时从 8087 的 400μs 降至 180μs。

• 寄存器组优化：8个80位数据寄存器既可用作独立寻址的通用寄存器，也可组成堆栈（ST0-ST7），支持快速数据压栈/弹出操作，提升多任务环境下的运算效率。

3. 封装与可靠性设计

• 陶瓷封装（CERDIP-40）：与D8087-1 类似，采用气密陶瓷外壳，内部金线键合工艺确保长期稳定性，适合石油勘探设备、航空电子等严苛环境。

• 引脚兼容性：40引脚DIP 封装与早期8087 完全兼容，允许用户在不更换主板的情况下升级至80C186系统，同时支持44引脚PLCC表面贴装版本（N80C187-16）以适应高密度电路板设计。

二、市场定位与典型应用

1. 嵌入式控制与工业计算

• 数控机床：1980年代末的西门子数控系统（如 Sinumerik 810）采用 D80C187-16 加速刀具路径规划，其陶瓷封装可承受车间环境的高温和振动。

• 医疗设备：在早期CT 图像重建算法中，D80C187-16 的硬件浮点运算将三维建模时间从小时级缩短至分钟级，提升诊断效率。

• 通信基站：用于数字信号处理（DSP）模块，实现 16 位语音编解码的实时运算，支持蜂窝网络的早期基站设备。

2. 科学计算与金融建模

• 工程工作站：与 80C186 配合使用于 Apollo 工作站，加速有限元分析（FEA）和计算机辅助设计（CAD），例如早期汽车碰撞模拟软件需依赖其硬件浮点性能。

• 金融分析工具：在 Lotus 1-2-3 等电子表格中，D80C187-16 可将大型投资组合计算时间缩短 70%，成为华尔街交易员的关键工具。

3. 兼容性与成本优势

• 软件无缝迁移：完全兼容 8087/80287 指令集，允许用户从 8086/80286 系统平滑升级至 80C186，避免重新开发代码的成本。

• 性价比平衡：1990 年代初售价约 250 美元，低于摩托罗拉 68882（约 350 美元），且与 x86 生态深度绑定，成为 PC 兼容机市场的首选。

三、与前代产品的对比
特性 C80287-3（12MHz） D80C187-16（16MHz） 进步幅度
主频 12MHz 16MHz +33%
三角函数运算 软件模拟 硬件加速 关键提升
功耗 3.5W 0.78W（CMOS工艺） -78%
封装可靠性 陶瓷/塑料可选 陶瓷（CERDIP-40） 同等
数据类型支持 80位浮点 80位浮点+BCD+整数 扩展

四、历史地位与技术遗产

1. 嵌入式计算的里程碑

• 保护模式支持：首次在协处理器中实现与 80C186 保护模式的协同，允许浮点运算在多任务实时操作系统（如 VxWorks）中稳定运行，为工业控制领域提供了标准化解决方案。

• 工艺创新：1.5 微米 CHMOS III 工艺的应用，标志着英特尔从 NMOS 向 CMOS 技术的全面转型，为后续 80387（32 位）的低功耗设计奠定基础。

2. x87 架构的集大成者

• 指令集标准化：其扩展的超越函数指令被后续 80387/80486 FPU 继承，成为 x86 浮点运算的行业标准。例如，FSIN 指令至今仍在现代 CPU 中使用。

• 封装技术传承：陶瓷封装方案被 80387SL（低功耗版）沿用，用于笔记本电脑等移动设备，证明高可靠性设计在消费电子领域的可行性。

3. 现存价值与挑战

• 复古计算收藏：陶瓷封装的 D80C187-16 因工艺特殊性，在二手市场价格可达 500 美元以上，成为 x86 硬件爱好者的热门藏品。

• 教学与研究：其与主处理器的异步协作机制（通过 BUSY/ERROR 信号握手）仍是计算机组成原理课程中的经典案例，帮助理解早期硬件协同设计。

五、局限性与替代方案

1. 性能瓶颈：受限于 16 位总线宽度，处理大型矩阵运算时带宽不足，无法与后期 32 位架构的 80387 竞争。例如，80387 的 32 位总线可将数据吞吐量提升一倍。

2. 软件适配成本：需编译器（如 Borland Turbo C++ 3.0）显式生成协处理器指令，且早期操作系统（如 MS-DOS）对浮点异常的处理需额外编程。

3. 集成化趋势：1993 年英特尔推出 Pentium 处理器，将 FPU 集成至 CPU 内核，独立协处理器逐渐退出市场。D80C187-16 成为 x87 系列最后一款大规模量产的独立 FPU。

总结

      Intel D80C187-16通过16MHz 主频、CMOS 工艺和陶瓷封装，在1980年代末至1990年代初的嵌入式计算领域树立了标杆。其硬件加速的超越函数指令和低功耗设计，不仅推动了工业控制和科学计算的发展，更成为x871 架构向32 位过渡的关键节点。尽管被集成化浪潮取代，但其技术创新（如 IEEE 754 兼容、陶瓷封装）至今仍影响着处理器设计，是半导体发展史中「专用加速芯片」的经典范本。
