关于 Intel i487SX，这是一款专为 Intel 80486SX 平台 设计的外置浮点运算协处理器，其技术特性和市场定位在 x86 发展史中具有特殊意义。结合历史资料与行业背景，以下从技术实现、兼容性、市场策略及现存价值展开分析：

1. 技术本质与设计逻辑

功能定位与硬件架构

• 性能增强的本质：
i 487SX 并非传统意义上的协处理器，而是完整的Intel 80486DX处理器，通过新增一个引脚（第169针）实现与486SX 系统的兼容。安装后，它会完全禁用原有的486SX 处理器，并接管所有CPU 功能，包括浮点运算、整数处理和缓存管理。

• 核心参数与工艺：

◦ 晶体管数量：120 万（与486DX 相同）；

◦ 工作频率：25MHz 和33 MHz 两种版本（对应486SX 的主流频率）；

◦ 封装类型：169 针PGA（Pin Grid Array，引脚网格阵列），兼容Socket 1 或Socket 2 主板的FPU 插槽。

指令集与性能表现

• 指令集兼容性：
支持 80387DX 指令集和486 特化指令（如 CMPXCHG、BSWAP），完全兼容IEEE 754 浮点标准。

• 浮点运算能力：
在 Whetstone 基准测试中，33 MHz 版本的i487SX 浮点性能约为 5.2 MFLOPS，相比未安装协处理器的486SX（0.52 MFLOPS）提升超过10 倍。

• 缓存设计：
内置8KB 统一缓存（指令与数据共享），配合主板的外部缓存（如 256KB SRAM），可显著降低内存访问延迟。

2. 兼容性要求与安装限制

硬件适配条件

• 主板支持：
需主板明确标注 “Support 487SX”，并提供独立的169 针PGA 插槽。典型兼容主板包括：

◦ Intel 原厂430FX 芯片组主板（如D810 系列）；

◦ 华硕 P54C（支持 Socket 2 和Socket 3 双插槽）。

• BIOS 配置：
需在 BIOS 中启用 “External FPU” 选项，并设置为 “487SX Compatible”。部分主板（如微星 MS-5140）需通过跳线（如 JP5/JP6）手动选择 FPU 类型。

安装矛盾与调试

• 物理共存要求：
i487SX 设计强制要求 486SX 处理器必须留在主板上，即使其功能被完全禁用。这一设计旨在防止用户将 486SX 用于其他设备，从而促进升级芯片的销售。

• 兼容性风险：

◦ 总线冲突：486SX 的外频为 33 MHz，ISA 设备可能因超频不稳定，需确保主板支持 PCI 局部总线（如 VIA VT82C495 芯片组）以分流负载；

◦ 识别失败：若开机显示 “No Math Coprocessor Found”，需检查 FPU 插槽氧化情况，或更新主板 BIOS 至支持非 Intel 协处理器的版本（如 Award 4.51PG）。

3. 市场策略与历史地位

商业动机与竞争环境

• 填补产品线空缺：
1992–1994 年，Intel 故意屏蔽 486SX 的 FPU 以区分市场，第三方厂商（如 Cyrix、Ulsi）借机推出外置协处理器。i487SX 的推出旨在 夺回中端市场控制权，其性能远超第三方产品（如 Ulsi DX/DLC 40 的 26 MFLOPS），但价格更高（官方定价约 $250 USD，同期 Ulsi 型号约 $135 USD）。

• 技术垄断策略：
Intel 未授权其他厂商生产 i487SX，仅通过自有渠道销售。这种策略既保证了利润，也避免了第三方兼容问题，但导致市场流通量有限。

历史局限性

• 生不逢时：
1995 年 Intel 推出 Pentium 75（内置 FPU 且性能碾压），486SX 平台迅速淘汰。i487SX 的市场生命周期不足两年，未能形成长期影响力。

• 兼容性妥协：
尽管性能强劲，i487SX 与部分主板的缓存一致性协议存在冲突（如 AST 386SX/40 主板需关闭主板缓存才能稳定运行），影响了其普及。

4. 现存状态与收藏价值

流通情况与鉴别要点

• 稀缺性：
由于 Intel 严格控制产能，i487SX 的现存数量极少，主要流通于 复古计算论坛（如 VOGONS）或 eBay 专业卖家。二手价格约 $100–150 USD，全新带原盒可达 $300。

• 鉴别特征：

1. 顶部丝印：正品印有 “INTEL 487SX”、生产批号（如 9335）及 ISO 认证标识；

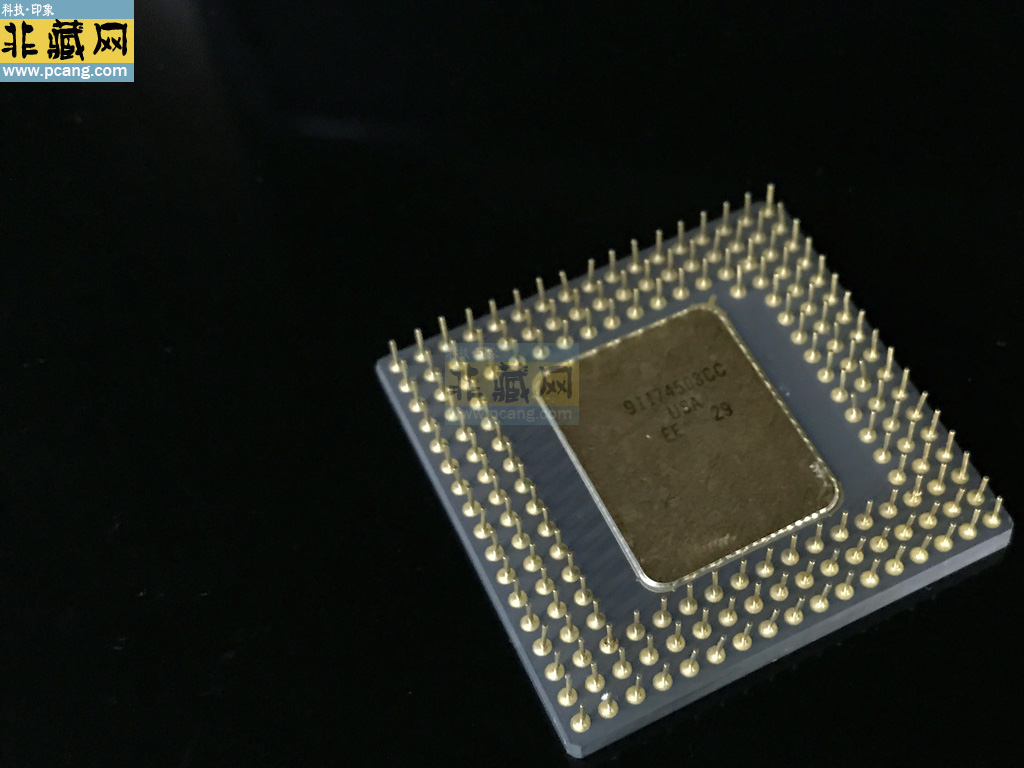

2. 引脚镀层：早期批次为 镀镍 PGA（抗腐蚀），后期为 镀锡（易氧化，需检查是否有锈迹）；

3. 封装细节：陶瓷封装版本极为罕见（推测为工程样品），普通版本为黑色塑料 PGA。

收藏与测试建议

• 系统搭建方案：

◦ CPU：Intel 486SX-33（需保留在主板上）；

◦ 主板：升技 BE6-II（支持 486SX+外置 FPU 模式，且有 PCI 总线降低 ISA 压力）；

◦ 显卡：S3 Virge DX（PCI，支持 640x480@256 色，兼容 DOS 图形软件）。

• 性能验证工具：
使用 SiSoft Sandra 2.5 DOS 版 的 FPU 测试模块，对比理论性能与基准数据库，正常应接近 5.2 MFLOPS（误差±5%）。

5. 与第三方协处理器的对比
特性 Intel i487SX Ulsi DX/DLC 40 Cyrix Cx487DLC
核心架构 完整 486DX 处理器 独立 FPU + 双缓存 精简 486DX 内核
浮点性能 5.2 MFLOPS（33MHz） 26 MFLOPS（40MHz） 4.8 MFLOPS（33MHz）
功耗 3.5W 1.5W 2.8W
价格（1994年） $250 $135 $180
兼容性 强制保留 486SX 独立于 CPU 运行 需主板支持 Cyrix 协议

总结

    Intel i487SX 是x86 发展史上技术垄断与市场博弈的典型案例。它既是486SX“残缺性能”的官方弥补方案，也是Intel 压制第三方协处理器厂商的关键武器。尽管其存在时间短暂，却为研究 x86 浮点加速过渡史提供了重要样本。对于复古硬件爱好者而言，收藏 i487SX 不仅是对技术遗产的致敬，更是通过实物感受1990 年代PC 市场竞争的鲜活切片。建议搭配完整的486SX 系统，并运行AutoCAD R14 for DOS 或3D Studio 4.0 等经典软件，以直观体验其在“奔腾崛起前”为中端市场带来的性能革命。
