IIT 2C87-12 ：

1. 型号解析与基础参数

命名逻辑

• “2C87”：

◦ “2” 对应Intel 80286 CPU（16 位架构），“C87” 代表浮点协处理器（FPU），兼容Intel 80287 的指令集与封装标准。

◦ “12” 表示12 MHz 工作频率，匹配80286 主板的最高主流频率（部分超频主板可支持12–16 MHz）。

物理特性

• 封装类型：

◦ 推测为40引脚PGA（陶瓷引脚网格阵列）或DIP-40P（双列直插式），与Intel 80287 完全兼容（部分主板需通过转接器支持DIP 封装）。

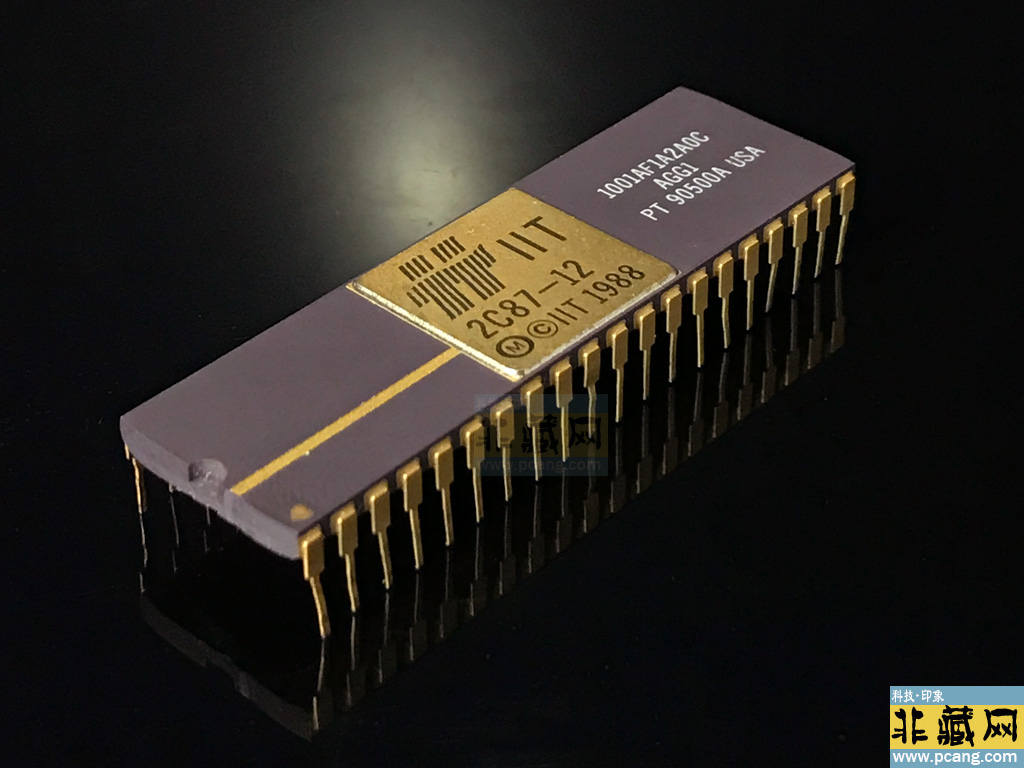

◦ 芯片表面印字示例：IIT 2C87-12 <批号>（如 9336，表示 1993 年第 36 周生产）。

兼容性

• 支持平台：

◦ CPU：Intel 80286（16 位，主频 8–12 MHz，部分超频至 16 MHz）。

◦ 主板：支持 80287 协处理器的 16 位 AT 架构主板（如 IBM PC/AT 兼容机、兼容 80286 的工业控制主板）。

◦ 系统限制：需主板 BIOS 支持 非 Intel 287 模式（部分早期主板仅识别 Intel 芯片，需跳线或刷写兼容 BIOS）。

2. 性能与架构推测

运算能力

• 浮点性能：

◦ 在 12 MHz 频率下，预计可达 2–2.5 MFLOPS（对比 Intel 80287-12 的 1.5–1.8 MFLOPS），接近 Weitek 1167-12 的水平（约 2.8 MFLOPS）。

◦ 优势源于 优化的流水线设计 与 CMOS 工艺（降低延迟，提升指令吞吐量）。

• 指令集：

◦ 完全兼容 x87 指令集（如 FLD, FADD, FSIN 等），支持 IEEE 754 单精度（32位）/双精度（64位）浮点运算，可处理超越函数与复杂数学计算。

技术特点

• 功耗控制：

◦ 采用 CMOS 工艺（Intel 80287 为 NMOS 工艺），功耗降低约 40%（典型值 1.5W vs. 2.5W），发热更少，适合长时间稳定运行。

• 频率兼容性：

◦ 支持主板超频至 12 MHz（部分 80286 主板默认最高 10 MHz，需手动调整晶振或跳线），但需注意总线时序是否匹配。

3. 应用场景与历史定位

目标市场

• 核心用途：

◦ 加速 16 位工程软件（如 AutoCAD R10、Lotus 1-2-3 3.0）、科学模拟程序（如早期有限元分析工具）及 金融建模工具（如 Quattro Pro）。

◦ 典型场景：20 世纪 90 年代初的 小型企业工作站、教育科研用 PC 及 工业控制设备（如数控系统）。

• 系统要求：

◦ 软件：MS-DOS 3.3+、Windows 3.0 或 OS/2 1.2，需应用程序明确支持 x87 协处理器（如通过 CPUDET 工具检测）。

市场竞争

• 性价比优势：

◦ 同期售价约 $50–$70 USD（Intel 80287-12 约 $100–$130 USD），吸引预算有限的 OEM 厂商（如 AST Research、Tandy）采购。

• 局限性：

◦ 兼容性依赖主板设计，部分厂商（如 IBM）拒绝认证第三方协处理器，导致零售市场接受度较低。

◦ 生命周期短暂（1992–1994 年），随 32 位 80386 系统普及迅速淘汰。

4. 现状与收藏价值

流通情况

• 稀缺性：

◦ 作为高频版本，现存数量少于 2C87-8/10，仅在 复古硬件社群（如 VCF 论坛、eBay 古董店）偶见，价格约 $20–$40 USD（全新库存品可达 $60）。

◦ 需警惕 改标芯片（如将低频率型号打磨后重新印字），可通过批号（如 9336）与封装工艺（陶瓷/塑料）鉴别。

收藏要点

• 版本差异：

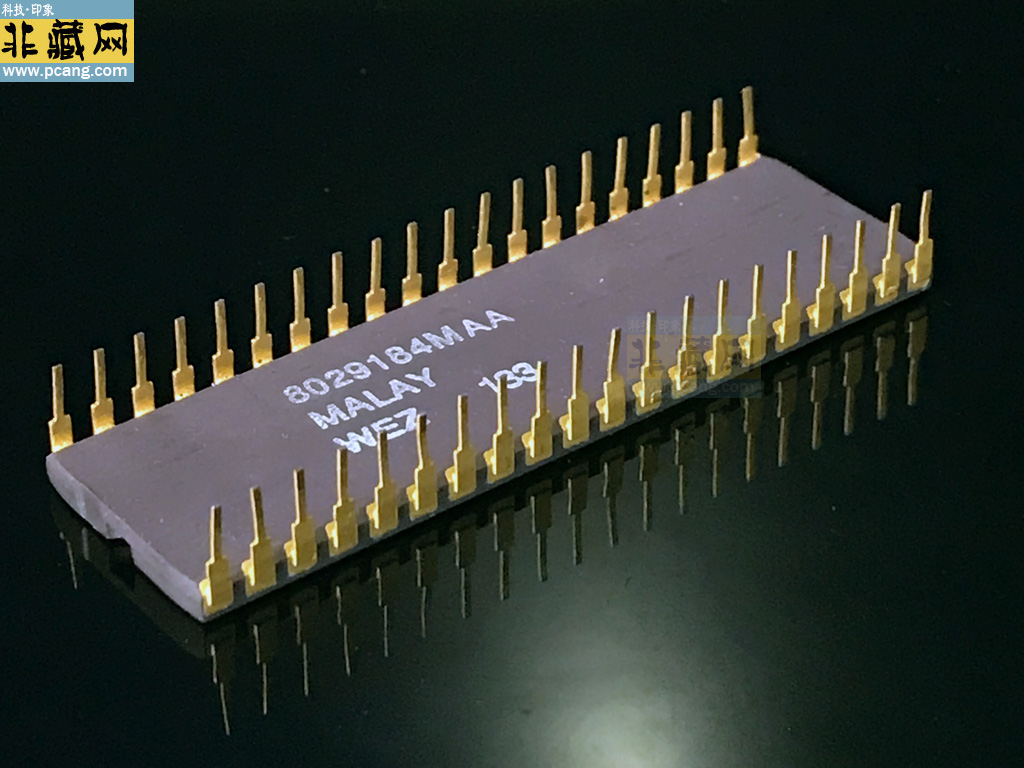

◦ 陶瓷 PGA 封装（金引脚）：耐腐蚀，适合长期保存，收藏价值较高。

◦ 塑料 DIP 封装：常见于后期批次，性能相同但外观价值较低。

• 研究价值：

◦ 可用于对比 第三方协处理器 vs. Intel 原厂芯片 的设计差异，例如 IIT 如何通过工艺优化在相同频率下提升性能。

5. 竞品对比（推测）
特性 IIT 2C87-12 Intel 80287-12 Weitek 1167-12
频率 12 MHz 12 MHz 12 MHz
封装 PGA/DIP-40P PGA-40 DIP-40P
工艺 CMOS NMOS CMOS
典型性能 ~2.3 MFLOPS ~1.7 MFLOPS ~2.8 MFLOPS
功耗 1.5W 2.5W 2.0W
历史价格 $50–$70 USD $100–$130 USD $150–$180 USD

6. 使用建议与验证方法

1. 兼容性确认：

◦ 查阅主板手册，确认是否支持 “Non-Intel 287” 或 “Alternative FPU”（如兼容 IIT、Cyrix 芯片）。

◦ 典型支持主板：Tandy 286/120、Leading Edge Model D（需搭配协处理器扩展卡）。

2. 安装注意：

◦ 若使用 DIP 封装，需通过 PGA-to-DIP 转接器 安装，确保引脚对齐（注意缺口方向）。

◦ 调整主板跳线（如 JP5 设置为 “12 MHz”），并开启协处理器检测（BIOS 中设置 “Math Coprocessor: Present”）。

3. 功能测试：

◦ 运行 x87 测试程序（如 FPTEST.EXE），验证浮点运算是否报错（如除以零、精度异常）。

◦ 使用 DEBUG 命令 手动执行浮点指令：
- fldz ; 加载零到浮点寄存器
- fstp st(0) ; 存储并弹出寄存器值
- q ; 退出 DEBUG，无报错则表示基本功能正常
总结

      IIT 2C87-12 是 80286 时代高频浮点协处理器的代表之一，凭借 CMOS 工艺与优化设计，在性能与功耗平衡上优于 Intel 原厂芯片。尽管受限于 16 位系统的生命周期，它仍是复古计算领域的重要组件，尤其适合需要完整还原 80286 高性能配置的场景。对于收藏者而言，高频版本的稀缺性使其成为 x87 协处理器藏品中的亮点，但使用前需充分验证兼容性与硬件状态。
