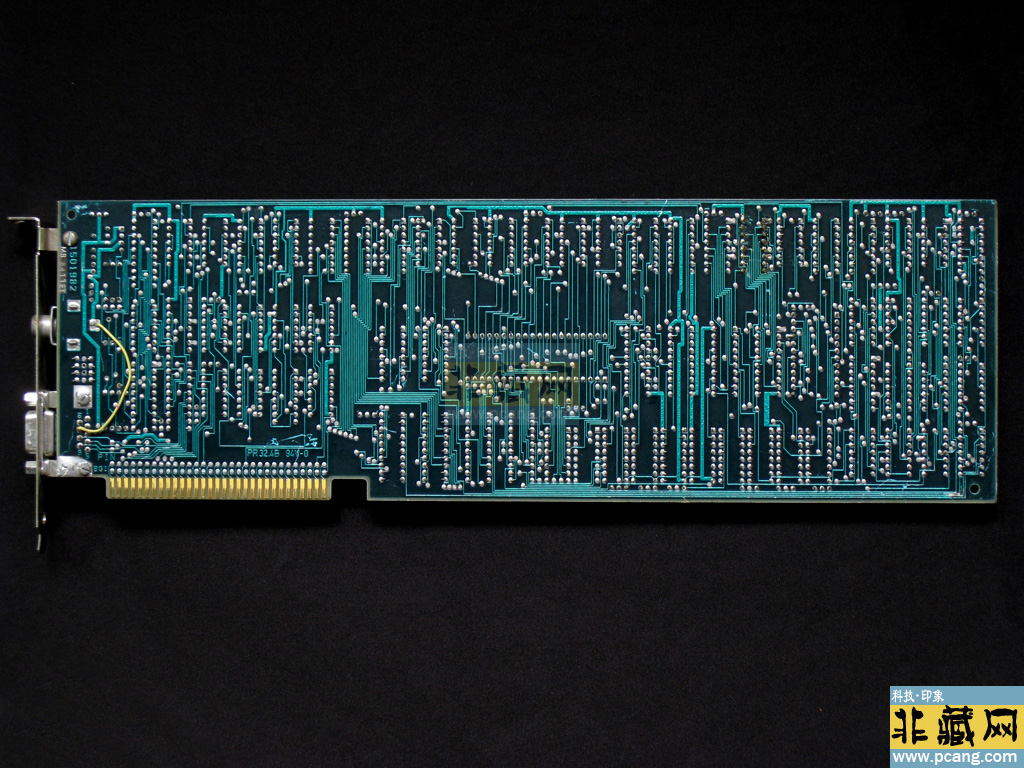

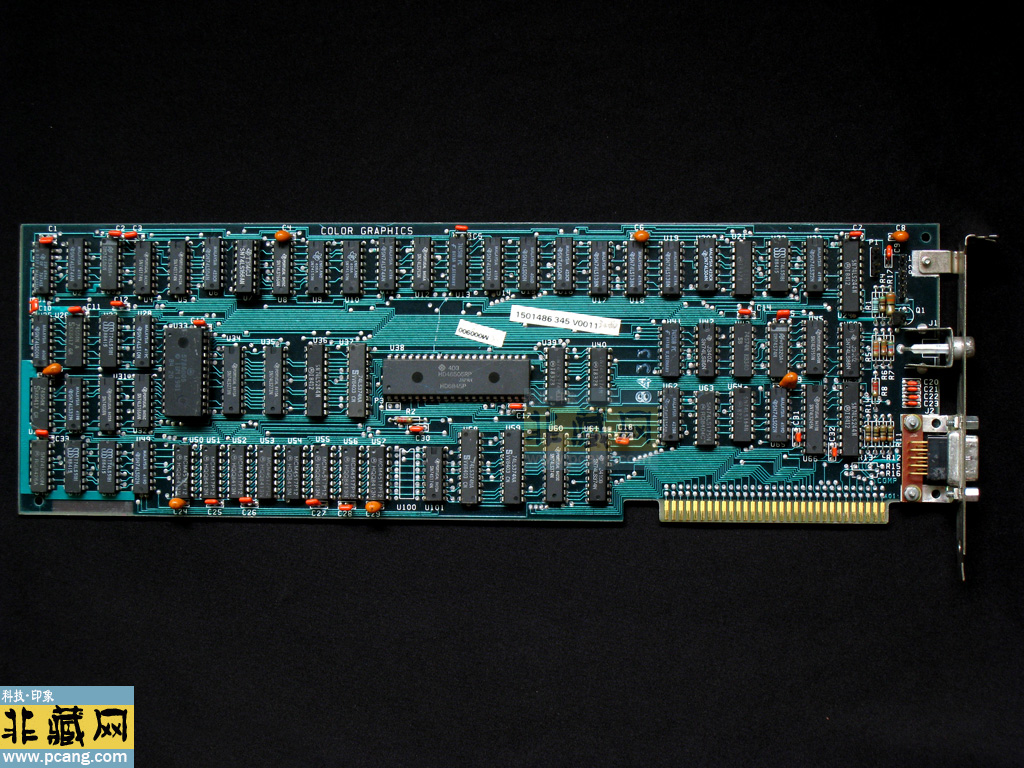

IBM的HD6845P COLOR GRAPHICS系统是20世纪80年代个人计算机显示技术的重要里程碑，其核心组件HD6845P CRT控制器（Cathode Ray Tube Controller）由日立（Hitachi）开发，作为摩托罗拉MC6845P的兼容型号，广泛应用于IBM PC/AT兼容机及第三方彩色图形卡中。
一、技术架构与硬件特性

1. 核心功能与兼容性

• CRT控制核心：
HD6845P是一款8位CRT控制器，与摩托罗拉MC6845P寄存器级兼容，支持生成CRT显示器所需的水平同步（HSYNC）、垂直同步（VSYNC）信号，并管理显存地址映射和字符生成。其核心功能包括：

◦ 时序信号生成：控制CRT电子枪的扫描频率（如水平21.8kHz、垂直60Hz），支持640×350分辨率的文本/图形模式。

◦ 显存管理：通过18个可编程寄存器（R0-R17）设置显存起始地址、扫描线数、光标位置等参数，兼容IBM CGA（Color Graphics Adapter）的16KB显存架构。

◦ 字符/图形混合模式：支持8×8或8×14点阵字符显示，同时提供位映射图形功能（如320×200 4色或640×200单色模式）。

• 硬件差异：
与MC6845P相比，HD6845P在时序参数和兼容性上略有调整。例如：

◦ 时钟频率：支持最高1MHz工作频率（MC6845P为0.8MHz），理论上可提升显示刷新率。

◦ 寄存器扩展：部分型号（如HD6845SP）增加了交错扫描（Interlaced）和叠加显示（Overlay）功能，扩展了显示模式多样性。

2. 显示模式与性能
模式类型 分辨率 颜色/灰度 典型应用场景
文本模式 80×25 16色 DOS系统命令行界面
低分辨率图形 320×200 4色 早期游戏（如《俄罗斯方块》）
高分辨率图形 640×200 单色 工程图纸绘制
扩展模式 640×350 16色 第三方兼容卡（如Hercules）

3. 接口与外设

• 总线接口：

◦ 8位ISA总线：带宽8MB/s，限制图形数据传输效率，需依赖CPU进行显存读写。

◦ 视频输出：

◦ RGBI接口（9针D-Sub）：支持复合视频（Composite）和RGB信号输出，兼容IBM CGA显示器。

◦ VIVO功能：部分型号（如TECKEEN CGA卡）集成视频输入输出芯片，支持摄像机或录像机连接。

• 显存配置：

◦ 16KB至256KB：第三方显卡（如Paradise EGA）通过扩展显存支持更多颜色和更高分辨率，而IBM原厂CGA仅配备16KB显存。

二、应用场景与软件生态

1. 硬件兼容性

• IBM系统适配：

◦ IBM PC/AT：部分第三方兼容机（如Nixdorf M 35）采用HD6845P替代MC6845P，降低成本。

◦ PS/2系列：早期型号（如PS/2 Model 30）通过跳线兼容CGA模式，依赖HD6845P实现文本显示。

• 第三方显卡：

◦ Hercules Graphics Card：使用HD6845P实现单色图形模式，兼容MDA文本模式。

◦ Paradise EGA：通过HD6845P扩展显存至256KB，支持640×350 16色模式。

2. 软件支持

• BIOS与驱动：

◦ INT 10H中断：通过BIOS调用实现文本模式控制（如清屏、光标移动），图形模式需直接操作显存或寄存器。

◦ 第三方驱动：

◦ EGA.SYS：支持扩展图形模式（如640×350），需修改CONFIG.SYS加载。

◦ VESA BIOS扩展：后期兼容卡通过VESA标准支持更高分辨率（如800×600）。

• 编程语言与工具：

◦ 汇编语言：直接操作CRTC寄存器（如MOV DX, 0x3D4写入索引，MOV AL, 0x71设置水平扫描线数）。

◦ Turbo Pascal：通过Port[$3D4] := Index; Port[$3D5] := Value控制显示参数。

3. 典型应用案例

• 游戏开发：

◦ 《德军总部3D》：在320×200分辨率下运行，依赖HD6845P的位平面操作实现纹理映射。

◦ 《波斯王子》：通过交替调色板（Pallete Flicker）技术实现动态光影效果。

• 工业设计：

◦ AutoCAD 1.0：在640×200单色模式下进行二维图纸绘制，依赖CRTC的硬件光标定位。

• 教育领域：

◦ LOGO语言：通过海龟绘图（Turtle Graphics）教学，利用CRTC的字符模式实现图形化编程。

三、历史影响与技术局限

1. 行业贡献

• 兼容性推动：
HD6845P的寄存器级兼容特性促进了IBM PC兼容机市场的繁荣，第三方厂商（如Orchid、Tecmar）基于此开发了低成本图形卡，加速了个人计算机的普及。

• 显示技术标准化：
其定义的CRT控制器模型成为后续显卡（如EGA、VGA）的设计基础，例如：

◦ EGA：在HD6845P基础上增加显存至64KB，支持640×350 16色模式。

◦ VGA：引入DAC（数模转换器），突破颜色限制。

2. 技术局限

• 性能瓶颈：

◦ 显存带宽：16KB显存和ISA总线限制了高分辨率图形性能，例如640×350模式下仅能显示4色。

◦ 功能单一：缺乏硬件图形加速，复杂图形渲染依赖CPU，导致《毁灭战士》等游戏无法运行。

• 兼容性问题：
不同厂商的HD6845P在时序参数上存在差异，例如：

◦ 水平同步频率：部分型号支持21.8kHz（EGA模式），而IBM CGA为15.7kHz，导致显示器无法同步。

◦ 寄存器默认值：某些型号的光标起始位置寄存器（R10-R11）默认值不同，需通过软件校准。

3. 现代价值

• 复古计算：

◦ 硬件收藏：IBM原厂CGA卡（如5154）因稀缺性在二手市场售价超过200美元，第三方兼容卡（如Hercules HGC）约50-100美元。

◦ 系统搭建：需搭配8088/80286主板（如IBM PC/AT）和CRT显示器，通过DOS 6.22或Windows 3.1体验早期软件。

• 技术研究：

◦ 逆向工程：通过分析HD6845P的寄存器协议，可解码早期计算机的显示机制。

◦ FPGA复刻：爱好者使用Verilog语言在FPGA上实现HD6845P功能，用于复古游戏开发。

四、延伸资源与技术参考

1. 技术文档

• HD6845P数据手册：Hitachi HD6845P Datasheet（需通过Wayback Machine访问）。

• IBM CGA技术参考：IBM PC/XT Technical Reference。

2. 社区支持

• VOGONS论坛：CRTC专题讨论，涉及寄存器调试和硬件改造。

• RetroRGB兼容性列表：工业显卡测试数据，提供CRT显示器兼容性报告。

3. 工具推荐

• 软件调试：

◦ DEBUG命令：直接操作CRTC寄存器（如MOV DX, 0x3D4写入索引）。

◦ PC-Doctor：诊断硬件兼容性问题。

• 硬件检测：

◦ VGA Monitor Test Pattern Generator：检测CRT显示信号完整性。

◦ 逻辑分析仪：捕获CRTC时序信号，分析兼容性问题。

五、总结

IBM的HD6845P COLOR GRAPHICS系统通过日立的CRT控制器实现了低成本彩色图形显示，其寄存器级兼容性和扩展性推动了IBM PC兼容机市场的发展。尽管受限于显存和总线技术，但其在教育、工业设计和游戏领域的应用为后续显示技术（如EGA、VGA）奠定了基础。对于硬件爱好者而言，HD6845P不仅是复古计算的核心组件，更是解码早期计算机显示机制的关键入口。
