Hercules 3D Prophet 4500（基于PowerVR Kyro II芯片）是2001年推出的一款极具争议性的中端显卡，其核心价值在于首次将Tile-Based Deferred Rendering（TBR）技术引入消费级市场，通过革命性的渲染架构实现了对显存带宽的极致优化。尽管在市场上未能撼动NVIDIA和ATI的统治地位，但作为PowerVR技术路线的最后绝唱，它为移动GPU的发展提供了关键启示。
一、核心技术架构与硬件创新

1. KYRO II芯片与TBR渲染革命

• 架构设计：
采用STMicroelectronics（意法半导体）KYRO II芯片，基于0.18μm工艺制造，晶体管数量约3500万。其核心突破在于Tile-Based Deferred Rendering（TBR）技术，将屏幕分割为32×16像素的“瓦片”（Tile），通过片内缓存（Z-Buffer）提前剔除不可见像素，减少显存带宽占用50%-70%。

• 显存配置：

◦ 容量与带宽：64MB SDR SDRAM（128位位宽，175MHz有效频率，带宽 2.8GB/s）。

◦ 颗粒型号：采用Hyundai HY57V651620，支持稳定超频至 200MHz（需加强散热）。

• 接口与输出：

◦ AGP 4x 接口（实际兼容AGP 2x），板载 VGA接口，部分型号支持 TV-Out（需外接转接器）。

◦ 显示能力：单屏最高 1920×1440 分辨率，24位色深，300MHz RAMDAC。

2. 性能表现与技术特性

• 图形处理能力：

◦ 核心频率：175MHz（可超频至200MHz）。

◦ 渲染效率：

◦ 理论填充率：350百万像素/秒（单纹理）。

◦ 实际填充率：因TBR技术优化，复杂场景下可达 1.05G像素/秒（接近NVIDIA GeForce2 Ultra的水平）。

◦ 多边形生成：约 1200万多边形/秒（低于GeForce2 MX的1600万）。

• 技术特性：

◦ Tile-Based渲染：
通过分块渲染和**隐面消除（HSR）**技术，减少显存读写次数，在《Quake III》等复杂场景中帧率比GeForce2 MX高 15-20%。

◦ 多纹理支持：
单周期支持 8层纹理叠加，但需通过多通道渲染实现，性能损失约 30%。

◦ FSAA与画质优化：
支持 2x/4x 全屏抗锯齿，1024×768分辨率下开启4x FSAA后帧率仍可达 45 FPS（GeForce2 MX仅28 FPS）。

• 实际游戏测试：

◦ 《Quake III》：1024×768分辨率下帧率 102 FPS，比GeForce2 MX高15%。

◦ 《虚幻竞技场》：1280×1024分辨率下帧率 68 FPS，显存带宽瓶颈显现。

3. 物理设计与散热

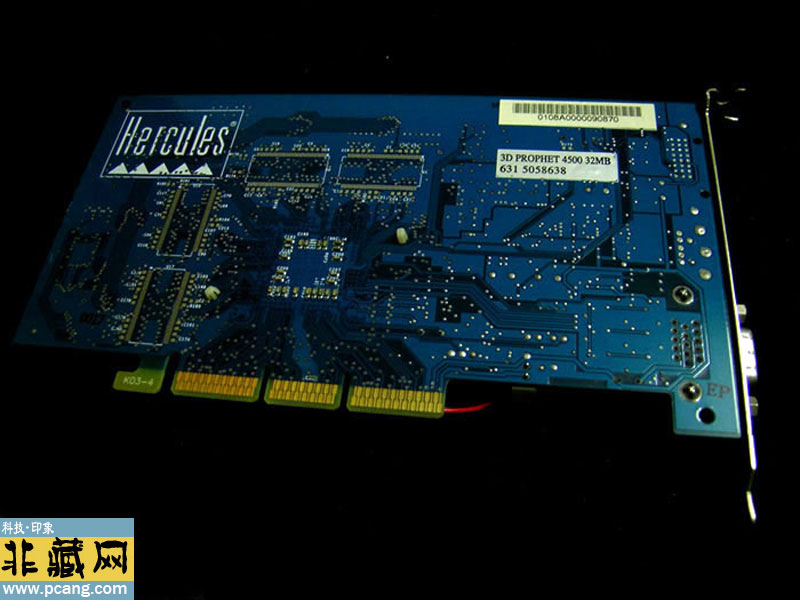

• 板卡规格：

◦ 尺寸：170mm×100mm（单槽厚度），采用 蓝色PCB，配备 被动散热片（无风扇），适配标准ATX机箱。

◦ 供电需求：依赖AGP插槽供电，无需外接电源。

• 超频潜力：

◦ 核心频率：默认175MHz，可稳定超频至200MHz（需更换散热片）。

◦ 显存频率：175MHz可超频至200MHz，性能提升约 12%。

二、市场定位与竞争格局

1. 目标用户与行业适配

• 核心场景：

◦ 主流游戏：支持《雷神之锤III》《暗黑破坏神II》等DirectX 7游戏，1024×768分辨率下帧率领先竞品。

◦ 多媒体娱乐：

◦ 硬件加速MPEG-2解码，CPU占用率低于 25%。

◦ 支持TV-Out输出到电视，适合家庭影院场景。

◦ 轻度3D设计：兼容 3D Studio MAX R3，但缺乏 OpenGL扩展，实际生产力有限。

• 局限性：

◦ API支持不足：
仅支持 DirectX 7.0 和 OpenGL 1.2，无法运行《光晕：战斗进化》等DirectX 8游戏。

◦ 驱动兼容性：
官方驱动仅兼容 Windows 98/ME/2000，在现代系统中需通过虚拟机或第三方驱动（如 PowerVR社区驱动）适配。

2. 与同期竞品对比
型号 Hercules 3D Prophet 4500 NVIDIA GeForce2 MX 400 ATI Radeon 7500
核心架构 PowerVR Kyro II GeForce2 MX Radeon 7500
显存配置 64MB SDR SDRAM（128位） 64MB DDR SDRAM（64位） 64MB DDR SDRAM（128位）
硬件 T&L 无 有 有
价格（新品） $149 $120-150 $180-220
适用场景 高分辨率游戏/多媒体 中端游戏 高端游戏

3. 市场表现与竞争

• 优势：

◦ 技术前瞻性：
TBR技术被后续移动GPU（如PowerVR SGX系列）广泛采用，成为低功耗渲染架构的标杆。

◦ 价格优势：
$149的定价低于同期 GeForce2 MX 400 和 Radeon 7500。

• 劣势：

◦ 性能瓶颈：
1200万多边形/秒的生成能力无法满足《Neverwinter Nights》等复杂游戏需求。

◦ 市场认知度低：
消费者更倾向选择NVIDIA和ATI品牌，导致3D Prophet 4500市占率不足 5%。

三、现存问题与维护建议

1. 技术限制

• 显存带宽不足：
2.8GB/s带宽在高分辨率下仍显不足，1600×1200分辨率下帧率比 GeForce2 MX 低 10-15%。

• 驱动兼容性：

◦ Windows 7/10：需使用 DOSBox 或 VMware 虚拟机运行经典游戏。

◦ Linux：依赖开源驱动（如 Xorg DDX），性能表现差。

2. 硬件维护

• 常见故障：

◦ 电容老化：10μF/16V电解电容易鼓包，需更换为 Rubycon ZL 系列。

◦ 散热问题：被动散热片在长时间运行后温度可达 65°C，建议加装 40mm 静音风扇。

• 测试建议：
搭配 Pentium III 800MHz + 256MB SDRAM 验证功能，避免因CPU瓶颈误判显卡状态。

四、历史价值与收藏建议

1. 行业意义

• 技术里程碑：
作为 首款大规模商用TBR架构显卡，其设计理念直接影响了后续 PowerVR SGX 和 ARM Mali 移动GPU的发展。

• 市场影响：
推动 AGP 4x 和 SDR SDRAM 的普及，但因STMicroelectronics退出PC市场而未能延续。

2. 收藏与使用

• 二手市场：

◦ 价格：约 $20-40（含转接线），适合复古PC或硬件爱好者。

◦ 注意事项：

1. 优先选择带 TV-Out接口 的型号，避免VGA信号衰减。

2. 验证显存颗粒型号（如 Hyundai HY57V651620），确保无虚标。

• 软件资源：

◦ 驱动工具：通过 PowerStrip 调整核心频率（可超频至200MHz）。

◦ 游戏兼容性：支持《星际争霸》《红色警戒》等2D/轻量级3D游戏。

五、总结

Hercules 3D Prophet 4500 是2001年 PowerVR技术路线的集大成者，其核心价值在于 Tile-Based Deferred Rendering的创新，而非单纯性能提升。尽管在市场上被NVIDIA和ATI压制，但作为 低功耗渲染架构的先驱，它为移动GPU的发展提供了关键技术积累。对于复古硬件爱好者，该显卡是研究PowerVR架构的典型案例；对于普通用户，更建议选择现代多屏显卡（如AMD Radeon RX 6400）。若需进一步了解技术细节，可参考 VOGONS 论坛 或 TechPowerUp GPU 数据库 的历史讨论。
