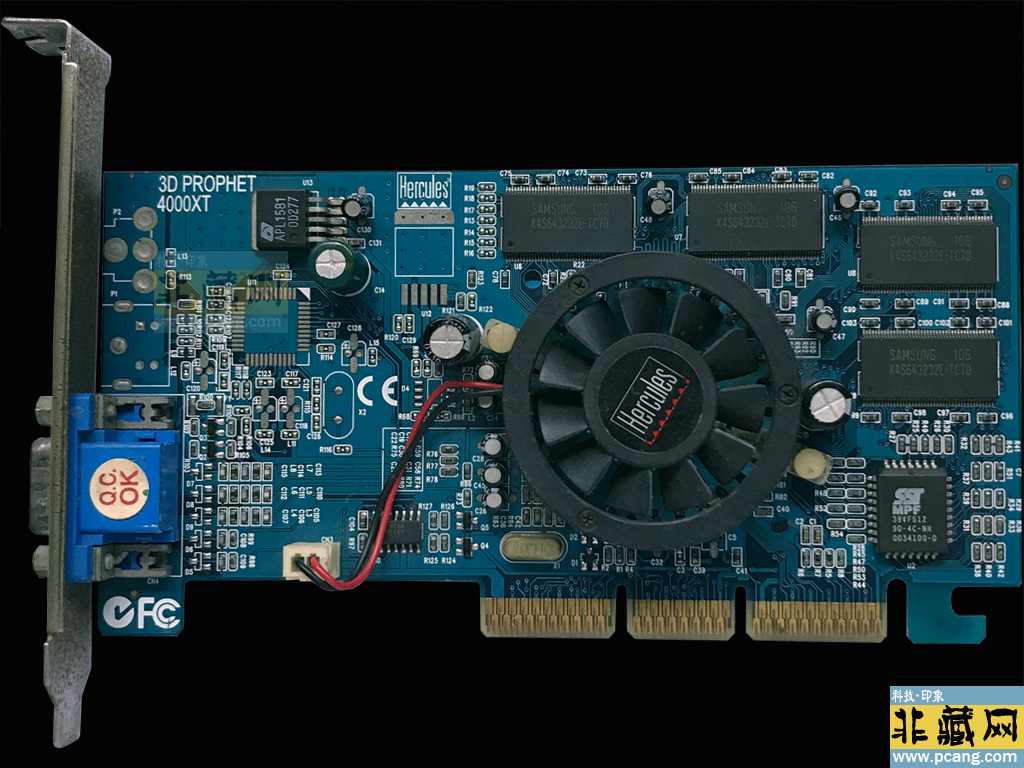

Hercules 3Dprophet 4000XT 是一款基于 STMicroelectronics STG 4000（Kyro）芯片的AGP 显卡，于2000 年发布，定位为 中端性价比产品。其核心价值在于PowerVR 架构的 TBDR 技术创新，但受限于硬件规格和市场竞争，实际影响力有限。

一、核心技术架构与硬件规格

1. 芯片与架构

• 核心设计：

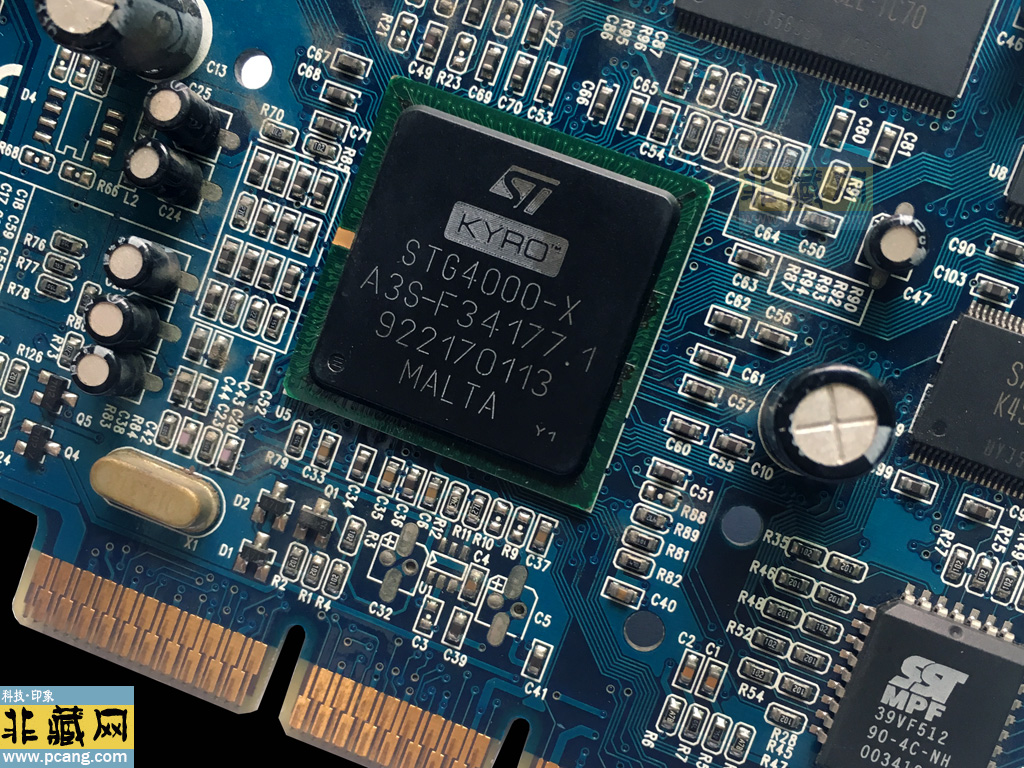

采用 PowerVR Series 3（Kyro）架构，基于0.18μm工艺制造，晶体管数量约 2200 万。该架构首创 TBDR（分块延迟渲染）技术，通过将画面分割为小块（Tile）进行预处理，减少显存带宽占用（同期竞品带宽需求的 1/3）。

• 硬件配置：

◦ 显存：32MB SDRAM，64 位位宽，有效频率115MHz，带宽1.84GB/s。

◦ 接口：AGP 4x，板载1个VGA 接口 和 S-Video/TV-out 接口，需外接转接线实现多显示器输出。

◦ 显示能力：支持2048×1536 分辨率（单屏），24 位色深，270MHz RAMDAC。

2. 性能与功能

• 图形处理能力：

◦ 核心频率：115MHz，支持 DirectX 6.0和OpenGL 1.2，但缺乏硬件T&L（几何变换与光照） 支持，依赖 CPU 计算，导致复杂场景性能下降。

◦ 渲染效率：

◦ 填充率：2.3 亿像素/秒（单管线单纹理）。

◦ 多边形生成：约300万多边形/秒，低于同期3dfx Voodoo 3 3000（500 万多边形/秒）。

• 技术特性：

◦ TBDR 技术：通过提前剔除不可见像素，减少显存带宽消耗，尤其适合低带宽场景（如笔记本电脑）。

◦ 抗锯齿：支持 FSAA（全屏抗锯齿），但开启后性能下降明显。

3. 物理设计与功耗

• 板卡规格：

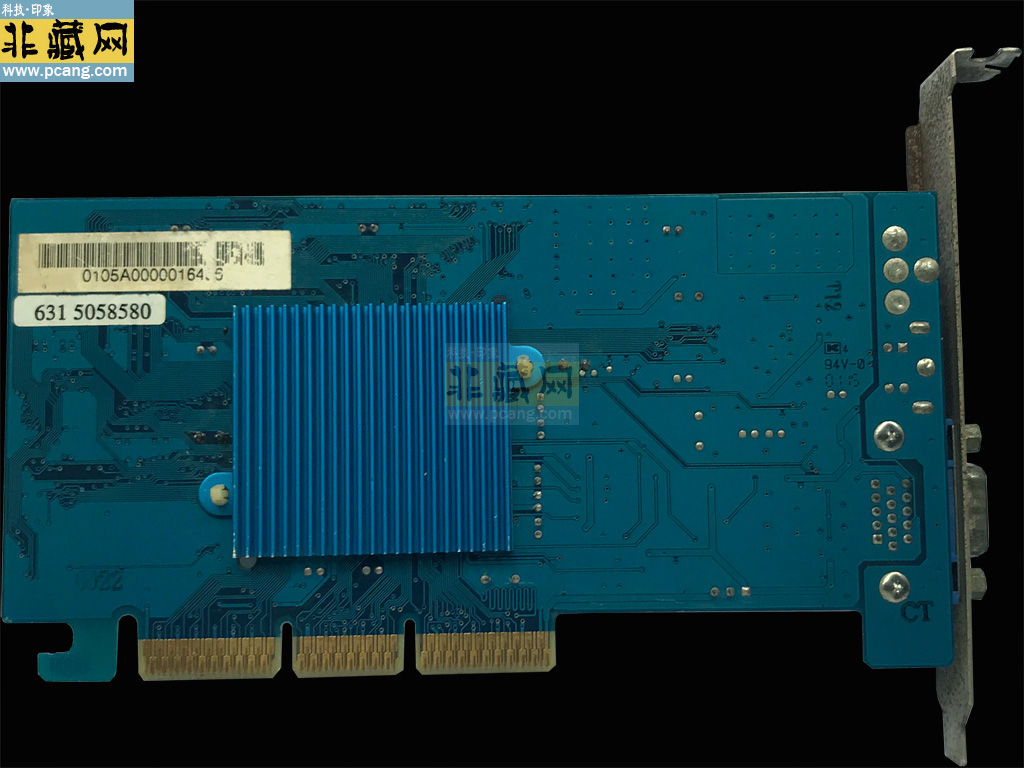

◦ 尺寸：165mm×105mm（单槽厚度），采用 被动散热片，适配紧凑型机箱。

◦ 供电需求：依赖 AGP 插槽供电，无需外接电源。

二、市场定位与应用场景

1. 目标用户与行业适配

• 核心场景：

◦ 主流游戏：支持《Quake III Arena》《雷神之锤 2》等 DirectX 6 游戏，1024×768 分辨率下帧率约 30-40 FPS。

◦ 多媒体娱乐：流畅播放 DVD 视频，支持 TV-out 输出到电视。

◦ 轻度办公：适配Windows 98/2000 系统，满足基础图形需求。

• 局限性：

◦ 性能瓶颈：缺乏硬件 T&L，无法流畅运行《虚幻竞技场 2003》等新游戏。

◦ 驱动支持：官方驱动仅兼容 Windows 98/2000/NT 4.0，在现代系统中需通过虚拟机或第三方工具适配。

2. 与同期竞品对比
型号 Hercules 3Dprophet 4000XT 3dfx Voodoo 3 3000 NVIDIA GeForce 2 MX 400
核心架构 PowerVR Kyro（TBDR） Voodoo Banshee NVIDIA GeForce 2 MX
显存配置 32MB SDRAM（64位） 16MB SGRAM（128位） 32MB DDR（64位）
硬件 T&L 无 无 有
价格（新品） $150 $200 $180
适用场景 中端性价比游戏 高端游戏 商务办公

3. 市场表现与竞争

• 优势：

◦ 成本控制：32MB显存和简化设计使其价格低于同期竞品（如 GeForce 2 MX 400）。

◦ 技术创新：TBDR 架构为后续移动 GPU（如 PowerVR MBX）奠定基础。

• 劣势：

◦ 兼容性问题：部分游戏（如《半条命》）因驱动优化不足出现画面错误。

◦ 市场挤压：NVIDIA 和 ATI 通过硬件 T&L 技术快速占领市场，Kyro 系列逐渐边缘化。

三、现存问题与维护建议

1. 技术限制

• 显存带宽不足：
64 位 SDRAM 带宽仅为同期 GeForce 2 MX 400 的 1/2，导致高分辨率下性能骤降。

• 驱动兼容性：

◦ Windows 7/10：需使用 NT 4.0 驱动 + 兼容性模式，但多屏支持不稳定。

◦ Linux：依赖开源驱动（如 Xorg DDX），性能表现差。

2. 硬件维护

• 常见故障：

◦ 电容老化：10μF/16V 电解电容易鼓包，需更换为 Rubycon ZL 系列。

◦ AGP 接口接触不良：清理金手指后仍无法识别时，可能需更换主板 AGP 插槽。

• 测试建议：
搭配 Pentium III 800MHz + 256MB SDRAM 验证功能，避免因 CPU 瓶颈误判显卡状态。

四、历史价值与收藏建议

1. 行业意义

• 技术里程碑：
作为 首款采用 TBDR 架构的桌面显卡，其设计理念影响了后续移动 GPU（如苹果 A 系列芯片）。

• 市场影响：
推动 低功耗图形芯片 的普及，为 STMicroelectronics 与 Imagination Technologies 的合作奠定基础。

2. 收藏与使用

• 二手市场：

◦ 价格：约 $30-50（含转接线），适合复古 PC 或硬件爱好者。

◦ 注意事项：

1. 优先选择带 TV-out 接口 的型号，避免 VGA 信号衰减。

2. 验证显存颗粒型号（如 Hynix HY57V561620），确保无虚标。

• 软件资源：

◦ 驱动工具：通过 PowerStrip 调整核心频率（可超频至 135MHz）。

◦ 游戏兼容性：支持《星际争霸》《暗黑破坏神 2》等 2D/轻量级 3D 游戏。

五、总结

Hercules 3Dprophet 4000XT 是 2000 年前后 PowerVR 架构的实验性产品，其核心价值在于 TBDR 技术的创新，而非图形性能。尽管在市场上被 NVIDIA 和 3dfx 压制，但作为低功耗图形技术的先驱，它为后续移动GPU的发展提供了重要参考。对于复古硬件爱好者，该显卡是研究图形架构演进的典型案例；对于普通用户，更建议选择现代多屏显卡（如 AMD Radeon RX 6400）。若需进一步了解技术细节，可参考 VOGONS 论坛 或 TechPowerUp GPU 数据库 的历史讨论。
