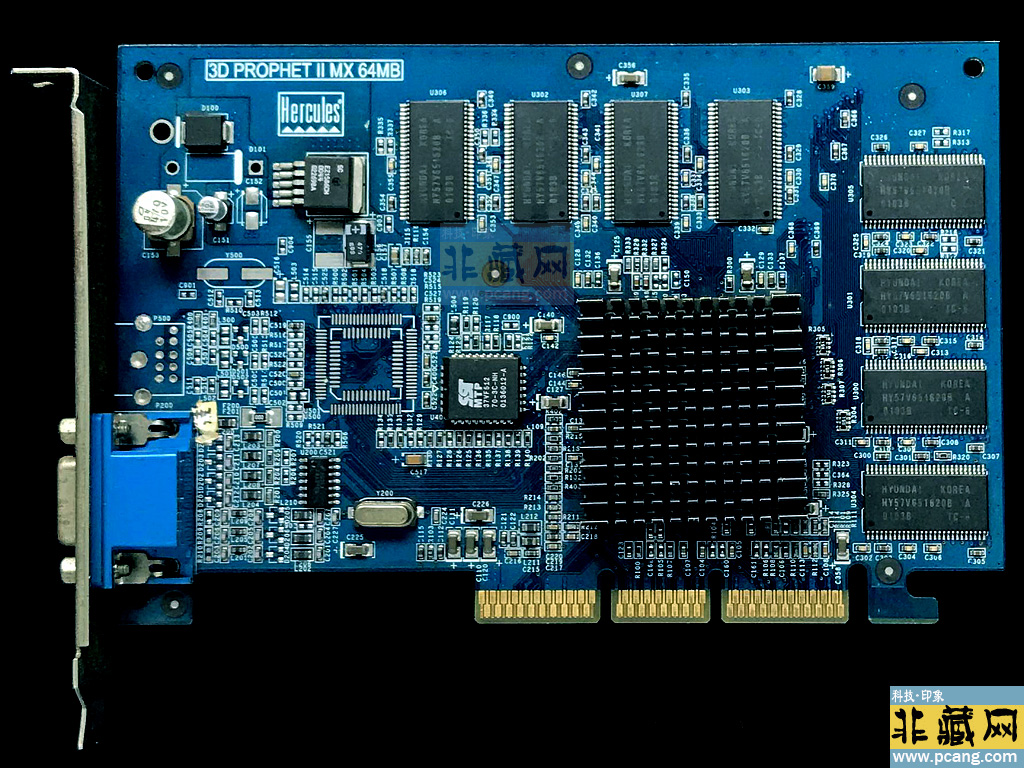

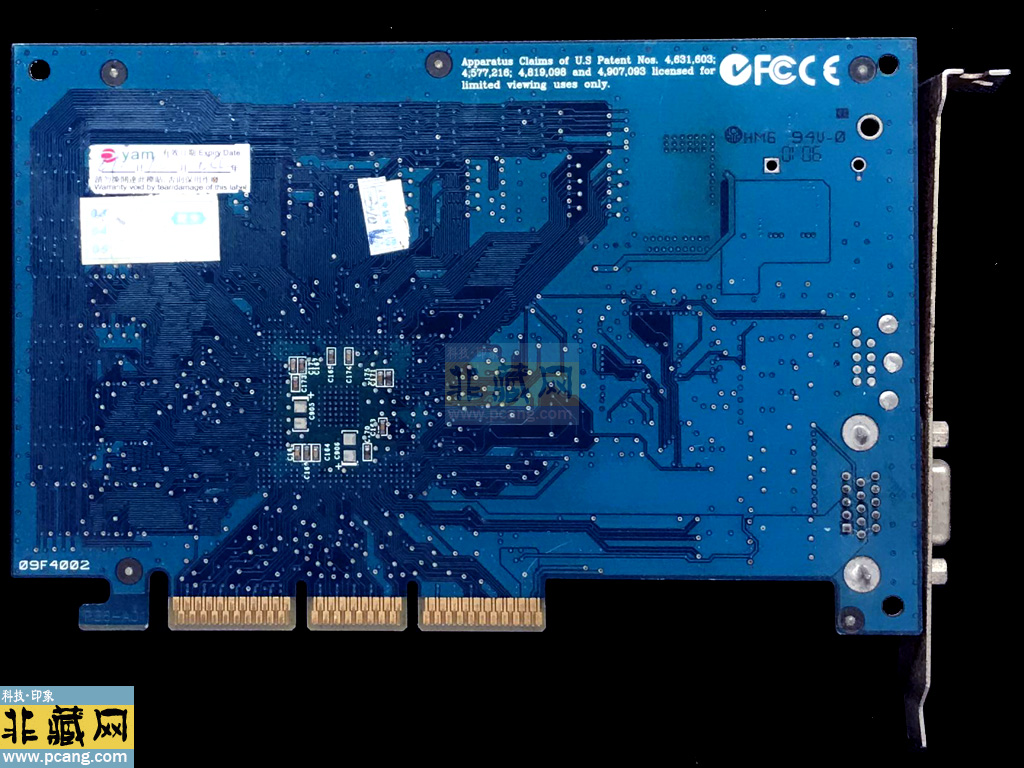

Hercules 3D Prophet II MX 64M 是一款基于NVIDIA GeForce 2 MX 400 芯片 的 AGP 显卡，于2001 年推出，定位为 中端性价比产品。其核心价值在于首次将硬件T&L（几何变换与光照）技术引入主流市场，但受限于显存带宽和架构设计，实际游戏性能表现中规中矩。
一、核心技术架构与硬件规格

1. 芯片与架构

• 核心设计：
采用 NVIDIA GeForce 2 MX 400 芯片，基于 0.18μm 工艺制造，晶体管数量约 2000 万。该架构继承了GeForce 2 GTS 的硬件T&L 单元，但通过 精简管线数量（从 4 条减至 2 条）和 降低频率（核心 175MHz）实现成本控制。

• 硬件配置：

◦ 显存：64MB SDR SDRAM，128 位位宽，有效频率166MHz，带宽 2.656GB/s。

◦ 接口：AGP 4x，板载 1 个VGA 接口。

◦ 显示能力：支持 2048×1536 分辨率（单屏），24 位色深，350MHz RAMDAC。

2. 性能与功能

• 图形处理能力：

◦ 核心频率：175MHz，支持 DirectX 7.0 和 OpenGL 1.2，硬件 T&L 单元可减轻 CPU 负担，但缺乏 多纹理渲染 支持。

◦ 渲染效率：

◦ 填充率：350 百万像素/秒（单管线双纹理）。

◦ 多边形生成：约 2000 万多边形/秒，高于同期 3dfx Voodoo 3 3000（500 万多边形/秒），但低于 NVIDIA GeForce 2 GTS（2500 万多边形/秒）。

• 技术特性：

◦ TwinView 技术：支持 双显示器输出，可同时连接 CRT 和电视（需外接转接线）。

◦ Digital Vibrance Control：调节图像饱和度，增强视频显示效果。

3. 物理设计与功耗

• 板卡规格：

◦ 尺寸：165mm×105mm（单槽厚度），采用 被动散热片，适配紧凑型机箱。

◦ 供电需求：依赖 AGP 插槽供电，无需外接电源。

二、市场定位与应用场景

1. 目标用户与行业适配

• 核心场景：

◦ 主流游戏：支持《雷神之锤 3》《星际争霸》等 DirectX 7 游戏，1024×768 分辨率下帧率约 30-40 FPS。

◦ 多媒体娱乐：流畅播放 DVD 视频，支持 TV-out 输出到电视。

◦ 轻度办公：适配 Windows 98/2000/XP 系统，满足基础图形需求。

• 局限性：

◦ 性能瓶颈：SDR 显存带宽仅为同期 GeForce 2 GTS（3.3GB/s）的 80%，高分辨率下性能下降明显。

◦ 驱动支持：官方驱动仅兼容 Windows 95/98/2000/XP，在现代系统中需通过虚拟机或第三方工具适配。

2. 与同期竞品对比
型号 Hercules 3D Prophet II MX 64M NVIDIA GeForce 2 GTS ATI Radeon 7000
核心架构 GeForce 2 MX 400 GeForce 2 GTS Radeon 7000
显存配置 64MB SDR（128位） 64MB DDR（128位） 32MB DDR（64位）
硬件 T&L 有 有 无
价格（新品） $120 $280 $180
适用场景 中端性价比游戏 高端游戏 商务办公

3. 市场表现与竞争

• 优势：

◦ 成本控制：64MB 显存和简化设计使其价格低于同期竞品（如 GeForce 2 GTS）。

◦ 技术创新：硬件 T&L 技术为后续主流显卡奠定基础。

• 劣势：

◦ 显存带宽不足：SDR 显存无法满足复杂场景需求。

◦ 市场挤压：NVIDIA 同期推出 GeForce 2 MX 200（32MB SDR）进一步压缩市场空间。

三、现存问题与维护建议

1. 技术限制

• 显存带宽不足：
128 位 SDR 带宽仅为同期 GeForce 2 GTS 的 80%，导致高分辨率下性能骤降。

• 驱动兼容性：

◦ Windows 7/10：需使用 NVIDIA Legacy Driver 342.01（兼容 GeForce 6 系列）或第三方驱动（如 Hercules 官方驱动 15.020）。

◦ Linux：依赖开源驱动（如 Xorg DDX），性能表现差。

2. 硬件维护

• 常见故障：

◦ 电容老化：10μF/16V 电解电容易鼓包，需更换为 Rubycon ZL 系列。

◦ AGP 接口接触不良：清理金手指后仍无法识别时，可能需更换主板 AGP 插槽。

• 测试建议：
搭配 Pentium III 1GHz + 256MB SDRAM 验证功能，避免因 CPU 瓶颈误判显卡状态。

四、历史价值与收藏建议

1. 行业意义

• 技术里程碑：
作为 首款主流硬件 T&L 显卡，其设计理念影响了后续 GeForce 4 MX 系列。

• 市场影响：
推动 低功耗图形芯片 的普及，为 NVIDIA 占领主流市场奠定基础。

2. 收藏与使用

• 二手市场：

◦ 价格：约 $20-40（含转接线），适合复古 PC 或硬件爱好者。

◦ 注意事项：

1. 优先选择带 TV-out 接口 的型号，避免 VGA 信号衰减。

2. 验证显存颗粒型号（如 Hynix HY57V561620），确保无虚标。

• 软件资源：

◦ 驱动工具：通过 PowerStrip 调整核心频率（可超频至 190MHz）。

◦ 游戏兼容性：支持《暗黑破坏神 2》《帝国时代 2》等 2D/轻量级 3D 游戏。

五、总结

Hercules 3D Prophet II MX 64M 是 2001 年前后 NVIDIA 主流市场策略的代表产品，其核心价值在于 硬件 T&L 技术的普及，而非图形性能。尽管在市场上被自家高端型号压制，但作为 主流显卡技术演进的重要节点，它为后续 GeForce 4 MX 系列提供了参考。对于复古硬件爱好者，该显卡是研究 NVIDIA 架构发展的典型案例；对于普通用户，更建议选择现代多屏显卡（如 AMD Radeon RX 6400）。若需进一步了解技术细节，可参考 VOGONS 论坛 或 TechPowerUp GPU 数据库 的历史讨论。
