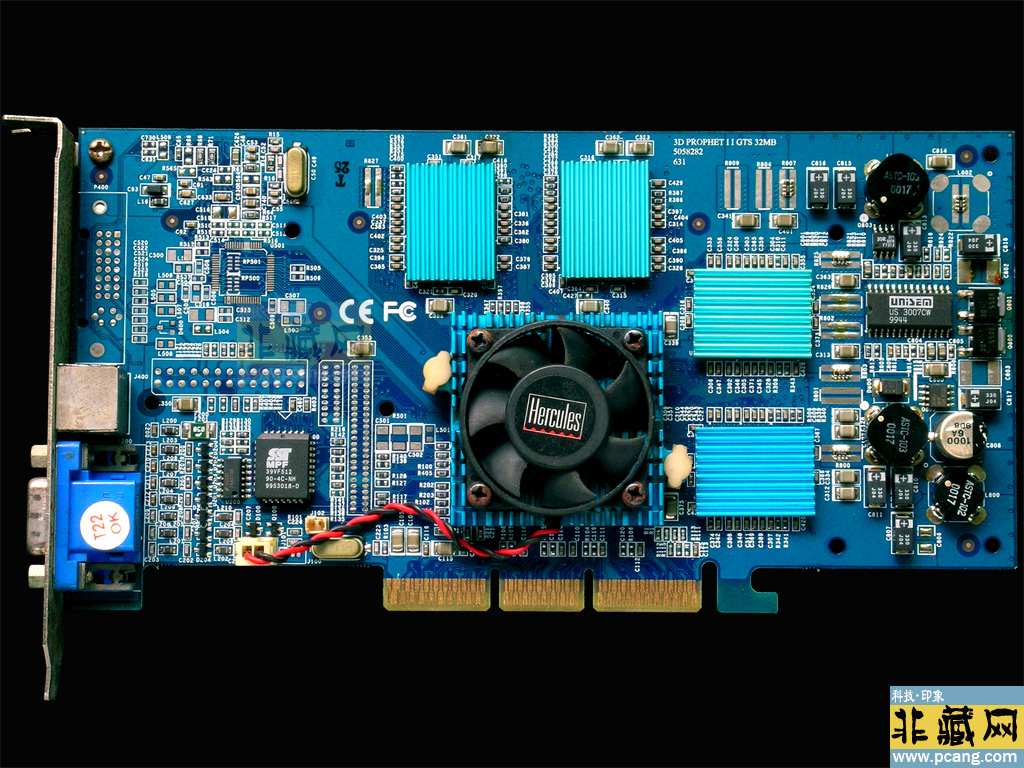

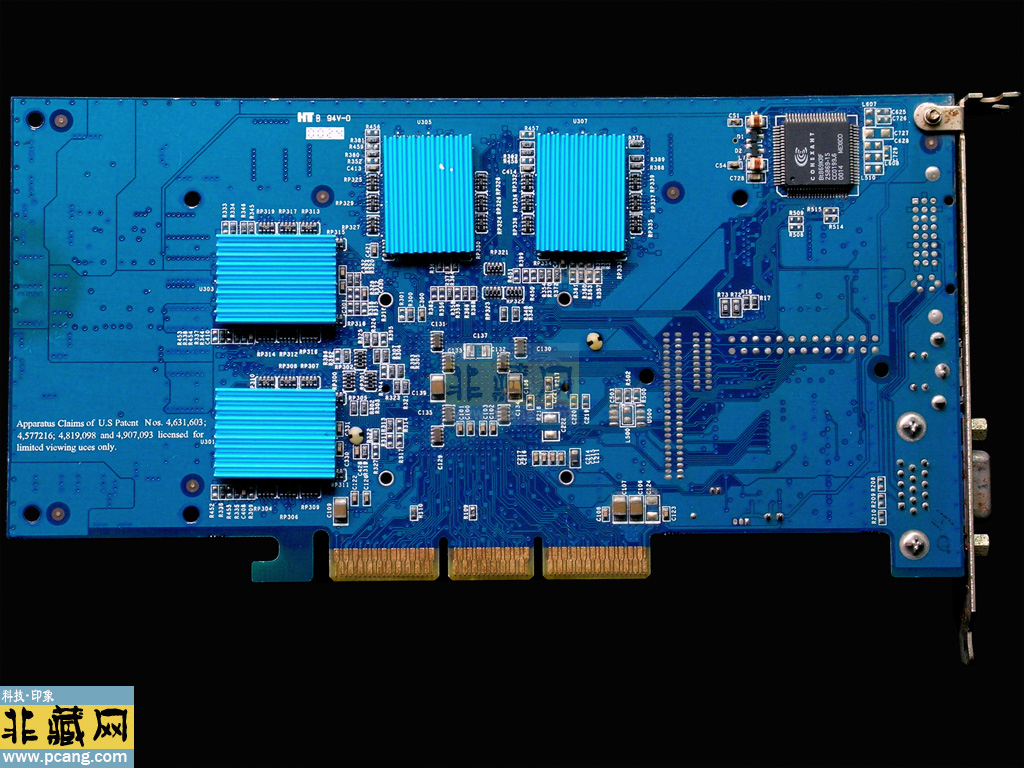

Hercules 3D Prophet II GTS 是一款基于NVIDIA GeForce 2 GTS 芯片 的 AGP 显卡，于2000 年推出，定位为高端性能产品。其核心价值在于首次将硬件T&L（几何变换与光照）技术与多纹理渲染能力带入消费级市场，并通过 64MB DDR 显存和超频设计 实现了性能突破。
一、核心技术架构与硬件规格

1. 芯片与架构

• 核心设计：
采用 NVIDIA GeForce 2 GTS 芯片，基于0.18μm 工艺制造，晶体管数量约2500 万。该架构继承了 GeForce 256 的 硬件 T&L 单元，并通过 4 条双纹理渲染管线和NVIDIA Shading Rasterizer (NSR) 技术，实现单像素级七项运算（如凹凸映射、动态光照）。

• 硬件配置：

◦ 显存：64MB DDR SDRAM，128 位位宽，有效频率333MHz，带宽5.3GB/s（同期竞品带宽的 1.5 倍）。

◦ 接口：AGP 4x，板载 1 个VGA 接口、1 个DVI 接口和S-Video/TV-out 接口，支持 双显示器输出（需外接转接线）。

◦ 显示能力：支持 2048×1536 分辨率（单屏），24 位色深，350MHz RAMDAC。

2. 性能与功能

• 图形处理能力：

◦ 核心频率：200MHz，支持 DirectX 7.0和OpenGL 1.2，硬件 T&L 单元可将复杂场景的 CPU 负载降低 30% 以上。

◦ 渲染效率：

◦ 填充率：800 百万像素/秒（双纹理）。

◦ 多边形生成：约 2500 万多边形/秒，高于同期 3dfx Voodoo 5 5500（1500 万多边形/秒）和 ATI Radeon 7500（1000 万多边形/秒）。

• 技术特性：

◦ NSR 技术：单像素级七项运算（如动态光照、烟雾效果），提升画面真实感。

◦ Cube Environment Mapping：支持立方体环境映射，增强反射效果。

◦ FSAA（全屏抗锯齿）：开启后性能损失约 40%，但画面平滑度显著提升。

3. 物理设计与功耗

• 板卡规格：

◦ 尺寸：180mm×110mm（单槽厚度），采用 主动散热风扇和显存散热片，适配标准 ATX 机箱。

◦ 供电需求：依赖 AGP 插槽供电，无需外接电源。

二、市场定位与应用场景

1. 目标用户与行业适配

• 核心场景：

◦ 高端游戏：支持《Quake III Arena》《虚幻竞技场 2003》等 DirectX 7 游戏，1024×768 分辨率下帧率约 80-100 FPS。

◦ 专业图形：兼容 3D Studio MAX和Maya，但缺乏 OpenGL 扩展（如 ARB_multitexture），实际生产力有限。

◦ 多媒体娱乐：流畅播放 DVD 视频，支持 TV-out 输出到电视。

• 局限性：

◦ 驱动兼容性：官方驱动仅兼容 Windows 98/2000/XP，在现代系统中需通过虚拟机或第三方工具适配。

◦ 功耗与发热：主动散热风扇噪音较大，长时间运行温度可达 70°C。

2. 与同期竞品对比
型号 Hercules 3D Prophet II GTS NVIDIA GeForce 2 Ultra ATI Radeon 7500
核心架构 GeForce 2 GTS GeForce 2 Ultra Radeon 7500
显存配置 64MB DDR（128位） 64MB DDR（128位） 64MB DDR（128位）
硬件 T&L 有 有 有
价格（新品） $320 $400 $280
适用场景 高端游戏 发烧级游戏 性价比游戏

3. 市场表现与竞争

• 优势：

◦ 性能领先：64MB DDR 显存和 NSR 技术使其在复杂场景中帧率比 GeForce 256 提升 50%。

◦ 超频潜力：默认核心/显存频率 200MHz/333MHz，可稳定超频至 215MHz/390MHz（需加强散热）。

• 劣势：

◦ 价格过高：$320 的定价接近同期 GeForce 2 Ultra，但性能差距仅 10%。

◦ 市场挤压：NVIDIA 同期推出 GeForce 2 MX 系列，以更低价格抢占主流市场。

三、现存问题与维护建议

1. 技术限制

• 显存带宽瓶颈：
5.3GB/s 带宽在高分辨率下仍显不足，1600×1200 分辨率下帧率下降至 30 FPS。

• 驱动兼容性：

◦ Windows 7/10：需使用 NVIDIA Legacy Driver 342.01（兼容 GeForce 6 系列）或第三方驱动（如 Hercules 官方驱动 15.020）。

◦ Linux：依赖开源驱动（如 Xorg DDX），性能表现差。

2. 硬件维护

• 常见故障：

◦ 电容老化：10μF/16V 电解电容易鼓包，需更换为 Rubycon ZL 系列。

◦ 风扇故障：散热风扇噪音增大时，需清理灰尘或更换 92mm 静音风扇。

• 测试建议：
搭配 Pentium III 1GHz + 256MB DDR 验证功能，避免因 CPU 瓶颈误判显卡状态。

四、历史价值与收藏建议

1. 行业意义

• 技术里程碑：
作为 首款支持硬件 T&L 的多纹理显卡，其设计理念影响了后续 GeForce 4 系列。

• 市场影响：
推动 DDR 显存 的普及，为 NVIDIA 占领高端市场奠定基础。

2. 收藏与使用

• 二手市场：

◦ 价格：约 $50-80（含转接线），适合复古 PC 或硬件爱好者。

◦ 注意事项：

1. 优先选择带 DVI 接口 的型号，避免 VGA 信号衰减。

2. 验证显存颗粒型号（如 Hyundai HY5DU281622AT-6），确保无虚标。

• 软件资源：

◦ 驱动工具：通过 PowerStrip 调整核心频率（可超频至 215MHz）。

◦ 游戏兼容性：支持《暗黑破坏神 2》《星际争霸》等 2D/轻量级 3D 游戏。

五、总结

Hercules 3D Prophet II GTS 是 2000 年前后 NVIDIA 高端市场策略的代表产品，其核心价值在于 硬件 T&L 技术与多纹理渲染的结合，而非单纯性能提升。尽管在市场上被自家 GeForce 2 Ultra 压制，但作为 消费级显卡技术演进的重要节点，它为后续 GeForce 4 系列提供了参考。对于复古硬件爱好者，该显卡是研究 NVIDIA 架构发展的典型案例；对于普通用户，更建议选择现代多屏显卡（如 AMD Radeon RX 6400）。
