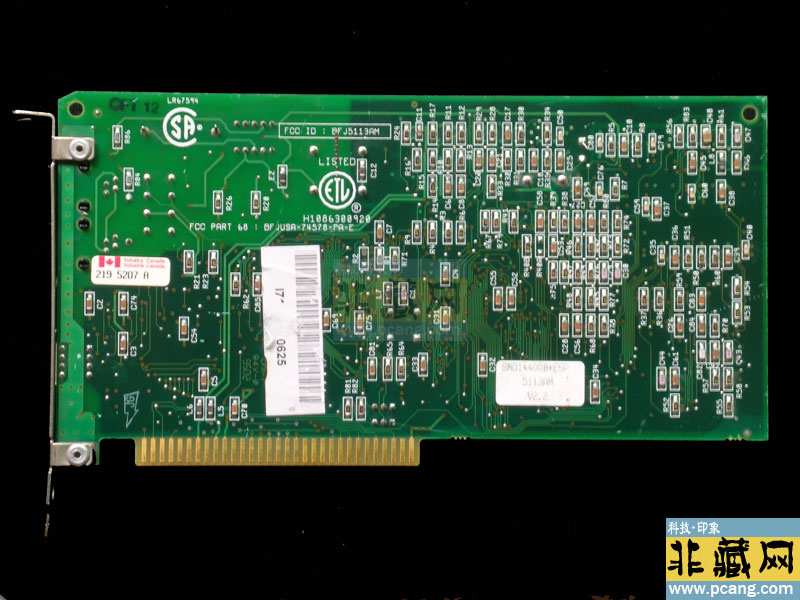

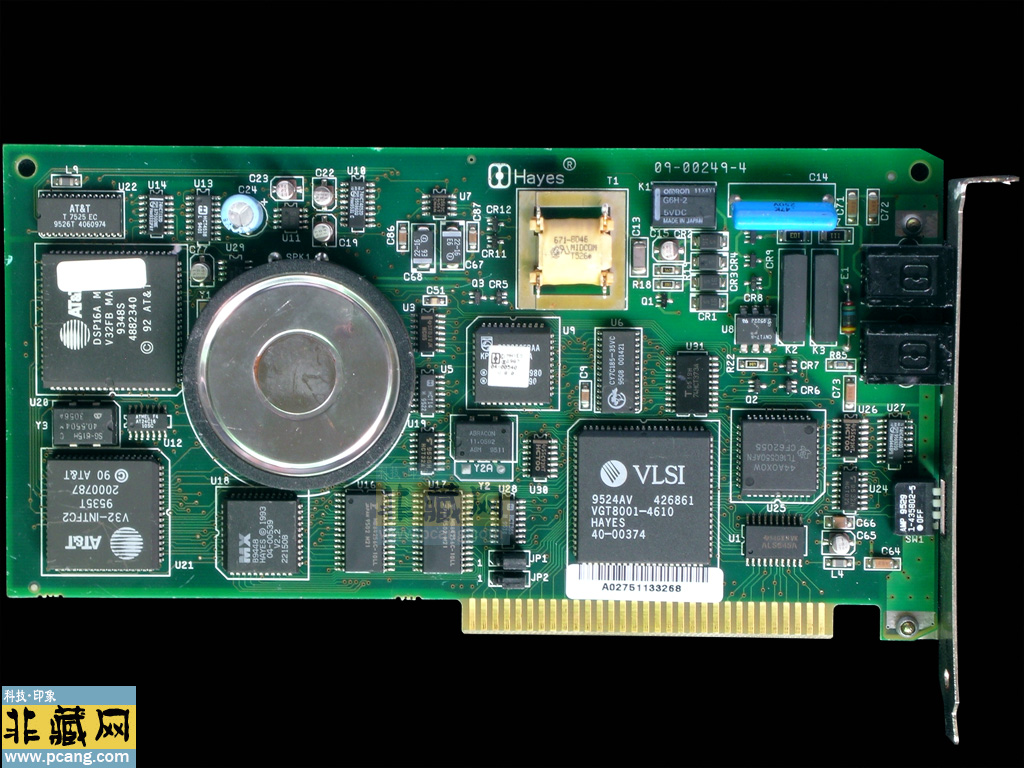

Hayes SM014400 是一款基于 ISA 总线 的 8 位调制解调器（Modem），专为 20 世纪 90 年代初期的个人电脑设计，主要用于拨号上网和传真通信。
一、技术规格与功能定位

1. 核心参数

• 总线类型：ISA（8 位），兼容 IBM PC/AT 及兼容机。

• 传输速率：

◦ 数据传输：最高支持 14.4 kbps（V.32bis 协议），向下兼容 9600/4800/2400 bps。

◦ 传真功能：支持 Group 3 标准，速率 14.4 kbps（与数据传输共享带宽）。

• 接口标准：

◦ 电话接口：RJ-11（连接电话线）。

◦ 串口协议：RS-232C，需通过 ISA 总线转换为计算机可识别的信号。

2. 协议与芯片组

• 通信协议：

◦ 数据纠错：V.42（兼容 MNP 2-4）。

◦ 数据压缩：V.42bis（兼容 MNP 5），理论压缩比最高 4:1。

• 芯片组：推测采用 Rockwell CobraChip 系列（如 RC224AC），支持低功耗和稳定性。

3. 硬件设计

• 跳线设置：

◦ IRQ 中断：默认 IRQ 3/4，需手动跳线配置。

◦ I/O 地址：默认 0x3F8（COM2）或 0x2F8（COM4），需与其他串口设备（如鼠标）避免冲突。

• 指示灯：电源（PWR）、接收（RX）、发送（TX）、载波检测（CD）等状态指示。

二、安装与配置要点

1. 物理安装

• ISA 插槽选择：需插入主板的 8 位 ISA 插槽（黑色长条形），注意防静电操作。

• 电话线连接：将 RJ-11 插头插入 Modem 的 LINE 接口，另一端连接电话插座。

• 串口电缆：若需连接外部设备（如终端机），需使用 RS-232 电缆（25 针转 9 针）。

2. 软件设置

• 驱动程序：

◦ Windows 95/98：系统可能自动识别为“Hayes Accura 14.4”或“Standard Modem”，需手动选择对应型号。

◦ Windows NT 4.0：需从安装光盘或驱动库（如 DriverGuide）获取兼容驱动。

• 拨号网络配置：

◦ 创建新连接，输入 ISP 号码（如“163”），选择 COM2 端口。

◦ 配置波特率为 14400 bps，启用 V.42bis 压缩和 V.42 纠错。

3. 手动跳线示例
跳线功能 默认设置 可选值
IRQ 选择 IRQ 3 IRQ 4/5/7
I/O 地址 0x3F8 0x2F8（COM4）
流量控制 无 RTS/CTS 硬件流控

三、兼容性与现代使用方案

1. 操作系统支持

• 原生兼容：Windows 3.1x/95/98/NT 4.0。

• 有限兼容：Windows ME/2000 需尝试通用驱动或第三方补丁。

• 现代系统：

◦ 虚拟机：在 DOSBox 或 VMware 中模拟 Windows 98 环境。

◦ 替代方案：通过 USB 转串口适配器（如 FTDI FT232）连接现代电脑，但需配合虚拟串口软件（如 com0com）。

2. 硬件兼容性

• 主板限制：仅适用于 ISA 总线主板（如 486/奔腾一代），无法用于 PCI/PCIe 接口。

• 替代设备：若需保留复古体验，可选择 Hayes 09-00437-4（33.6 kbps）或 USR Sportster 14.4 等型号。

四、使用场景与历史价值

1. 历史用途

• 拨号上网：在宽带普及前，用于通过 PSTN（公共交换电话网）连接 BBS、早期互联网。

• 传真通信：配合传真软件（如 WinFax）实现计算机传真功能。

• 远程控制：通过终端软件（如 Procomm）连接 Unix 服务器或工控设备。

2. 复古计算价值

• 收藏与展示：作为 ISA 时代的典型外设，具有硬件历史意义。

• 怀旧项目：搭建 1990 年代 PC 系统，体验早期网络应用（如 Gopher、FTP）。

五、常见问题与解决方案

1. 硬件识别失败

• 排查步骤：

1. 检查跳线设置是否与系统资源冲突（如 IRQ 3 被 COM2 占用）。

2. 在 BIOS 中禁用主板集成串口（如 COM1/COM2）。

3. 尝试更换 ISA 插槽或清洁金手指。

2. 拨号失败

• 故障原因：

◦ 电话线未插紧或线路质量差。

◦ AT 命令配置错误（如未启用 V.32bis 协议）。

• 测试方法：通过终端软件（如 HyperTerminal）发送 AT 命令，若返回 OK，则 Modem 硬件正常。

3. 传输速率不稳定

• 优化建议：

◦ 降低波特率至 9600 bps，以适应劣质电话线。

◦ 禁用数据压缩（AT+F4），减少因干扰导致的重传。

六、资源与参考

1. 驱动与文档

• 驱动下载：访问 OldModems.net 查找 Hayes 14.4 kbps 驱动，或使用 Hayes Accura 14.4 通用驱动。

• 技术手册：参考 Hayes Modem 命令集，或搜索“Hayes SM014400 manual”获取 PDF 手册。

2. 社区支持

• 复古计算论坛：

◦ Vintage Computer Forum：讨论 ISA 硬件的配置技巧。

◦ Doom9 论坛：分享老设备在虚拟机中的使用经验。

3. 替代方案

• USB 调制解调器：如 Zoom 56K USB Modem，支持 Windows 10/11，模拟串口通信。

• 网络传真服务：使用 HelloFax 等现代服务替代传统传真机。

总结

Hayes SM014400 是一款承载早期互联网接入历史的 ISA 调制解调器，其 14.4 kbps 的速率和 V.32bis 协议在当时属于主流配置。尽管在现代系统中兼容性有限，但其在复古计算和硬件收藏领域仍具价值。若需使用，建议搭配 Windows 98 或虚拟机，并注意硬件资源冲突问题。对于追求高兼容性的用户，升级至 33.6 kbps 的 Hayes 09-00437-4 或选择 USB 替代方案更为实际。
