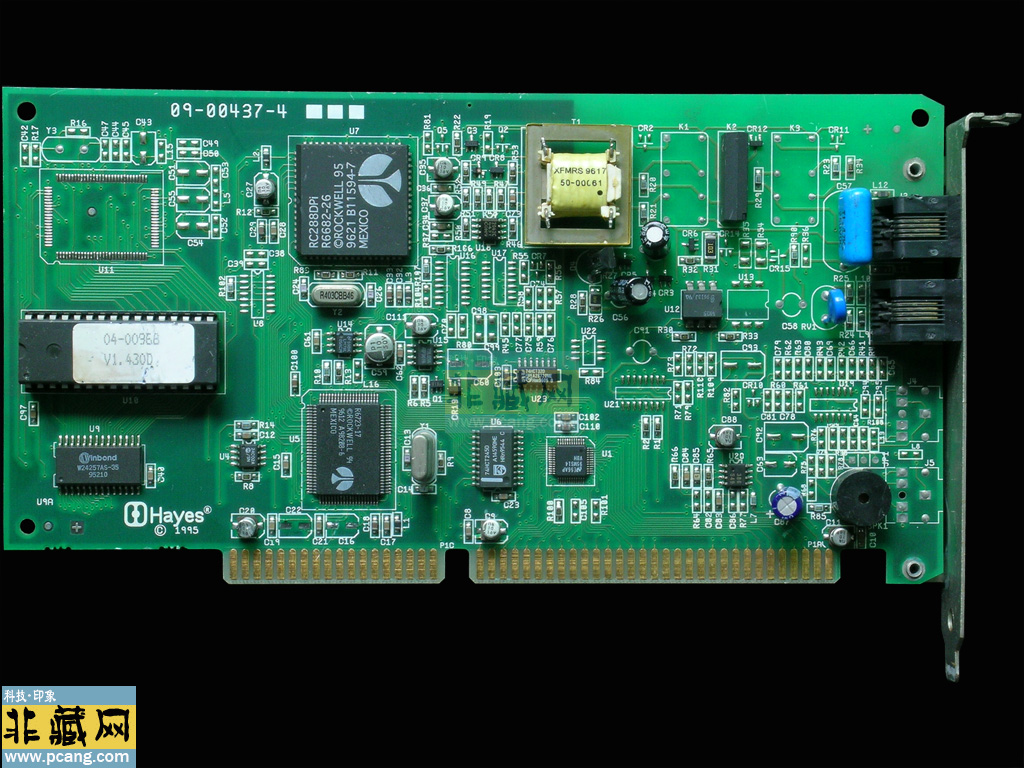

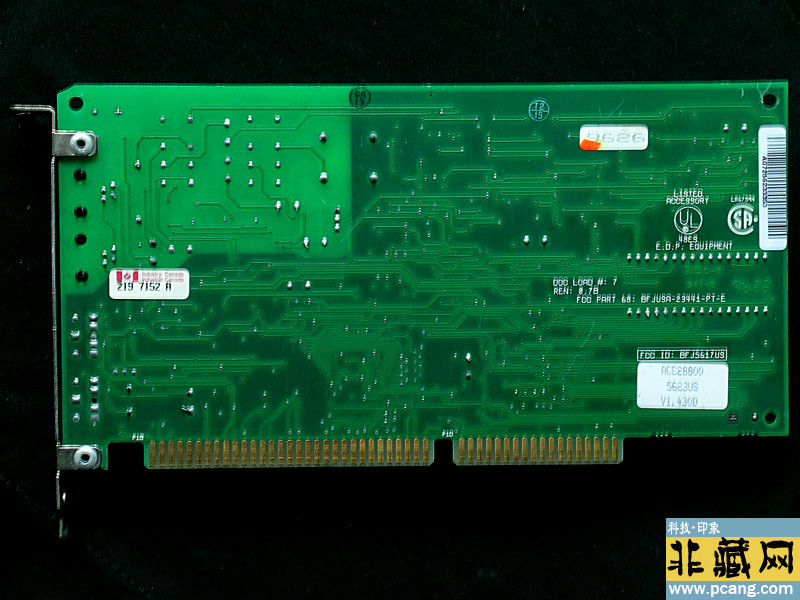

Hayes 09-00437-4 是一款基于ISA总线的调制解调器（Modem），专为早期个人电脑设计，主要用于拨号上网和传真通信。

一、技术规格与功能

1. 接口与协议

◦ 总线类型：ISA（Industry Standard Architecture），适用于 20 世纪 80 年代至 90 年代的 IBM PC 兼容机。

◦ 传输速率：最高支持 33.6 kbps（V.34 标准），向下兼容 V.32bis、V.22bis 等协议。

◦ 传真功能：支持 Group 3 传真标准，传输速度可达 14.4 kbps。

◦ AT 命令集：兼容 Hayes 标准的 AT 指令集（如 ATDT 拨号、ATH 挂机），可通过终端软件（如 HyperTerminal）进行配置。

2. 硬件设计

◦ 芯片组：采用 Rockwell 芯片组（如 R6723-17），稳定性较高。

◦ 跳线设置：需手动配置 IRQ（中断请求）和 I/O 地址（通常默认 IRQ 3，I/O 地址 0x3F8），以避免与其他硬件冲突。

◦ LED 指示灯：提供电源、接收/发送数据、载波检测等状态指示。

二、安装与配置

1. 物理安装

◦ 插入ISA插槽：关闭电脑电源，打开机箱，将 Modem 卡插入可用的ISA插槽（通常为黑色长条形插槽），拧紧螺丝固定。

◦ 连接电话线：将电话线插头插入Modem 的 LINE 接口，另一端连接到电话插座。

2. 软件设置

◦ 驱动程序安装：

◦ Windows 95/98：系统可能自动识别为“Hayes Accura 33.6”或“Standard Modem”，可通过“控制面板 → 调制解调器”添加驱动。

◦ Windows NT/2000：需手动选择“Hayes Accura 33.6”或“Standard 33600 bps Modem”。

◦ 驱动来源：若系统无法识别，可尝试从驱动精灵（www.drivergenius.com）等工具获取，或参考类似型号（如Hayes 09-00485-2）的驱动。

◦ 拨号网络配置：

◦ 创建新连接，输入电话号码（如“163”），选择Modem 端口（通常为 COM2）。

◦ 配置拨号规则，如区号、等待拨号音等。

3. 手动配置（跳线）

◦ IRQ 选择：通过跳线帽设置 IRQ 3/4/5/7（默认 IRQ 3）。

◦ I/O 地址：常见地址为 0x3F8（COM2）或0x2F8（COM4）。

◦ 注意：若与串口设备（如鼠标）冲突，需调整Modem 的 IRQ 或 I/O 地址。

三、兼容性与系统支持

• 操作系统：主要支持Windows 95/98/NT 4.0，部分驱动可能兼容 Windows 2000/ME。

• 现代系统：在 Windows XP 及以上系统中可能无法直接使用，需借助虚拟机（如 DOSBox）或第三方兼容驱动。

• 硬件兼容性：仅适用于ISA总线主板，无法用于PCI 或USB 接口。

四、使用场景与替代方案

1. 历史用途

◦ 拨号上网：在宽带普及前，用于通过电话线连接互联网。

◦ 传真通信：可发送和接收传真，需配合传真软件（如 WinFax）。

2. 复古计算

◦ 收藏与展示：作为早期 PC 硬件的代表，具有历史价值。

◦ 怀旧项目：用于搭建复古计算机系统，或连接旧款终端设备。

3. 替代方案

◦ USB 调制解调器：如 Zoom 56K USB Modem，支持 Windows 10/11。

◦ 虚拟串口工具：通过软件模拟串口通信，连接现代网络。

五、常见问题与解决

1. 无法识别 Modem

◦ 检查硬件：确认Modem 已插紧，跳线设置正确。

◦ 更新驱动：尝试从驱动精灵或社区论坛获取兼容驱动。

◦ BIOS 设置：确保主板的串口（COM 口）已启用。

2. 拨号失败

◦ 线路问题：检查电话线是否连接正常，尝试更换插座。

◦ AT 命令测试：通过终端软件发送AT 命令，若返回OK，则 Modem 正常。

◦ 波特率匹配：确保系统设置的波特率与 Modem 一致（默认 33600 bps）。

3. 传输速度慢

◦ 线路质量：电话线干扰可能导致速率下降，可尝试降低波特率（如 14400 bps）。

◦ 协议兼容性：确认双方Modem 均支持 V.34 协议。

六、资源与参考

• 驱动下载：访问DriverGuide，搜索“Hayes 09-00437-4”或“Hayes Accura 33.6”。

• 技术文档：参考OldModems.net 的Hayes 型号数据库。

• 社区支持：在复古计算论坛（如 Vintage Computer Forum）寻求帮助。

总结

Hayes09-00437-4是一款经典的ISA调制解调器，承载了早期互联网接入的历史。尽管在现代系统中兼容性有限，但其在复古计算和硬件收藏领域仍具价值。若需使用，建议搭配 Windows 98 或虚拟机，并注意硬件配置与驱动适配。
