HARRIS CS80C286-16 是美国Harris Corporation（现L3Harris Technologies）在1980年代推出的16位微处理器，属于英特尔80286的兼容型号，主要面向工业控制、军事设备和嵌入式系统。
一、技术特性与架构设计

1. 核心参数与制程工艺

• 架构与指令集：
基于英特尔80286的设计，支持16位数据总线和24位地址总线，可寻址16MB内存，兼容8086/8088的实模式和80286的保护模式。

◦ 主频：16MHz（后缀“-16”代表时钟频率），较同期Intel 80286（最高12.5MHz）提升28%。

◦ 制程：采用2μm CMOS工艺，功耗较Intel NMOS版本降低约70%，典型工作电流<100mA（5V供电）。

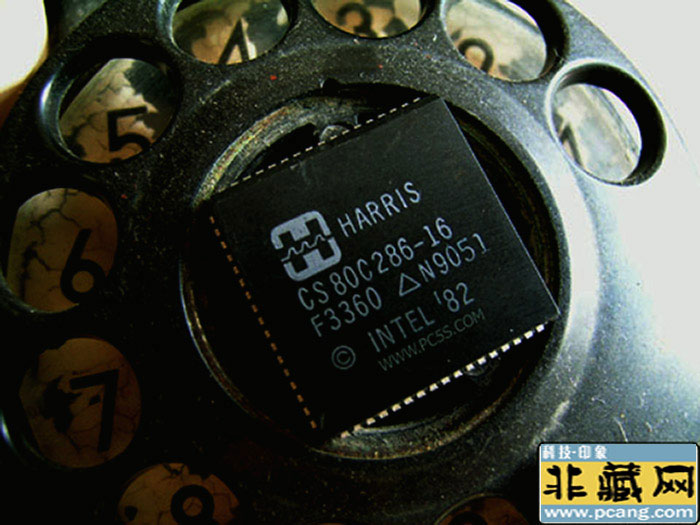

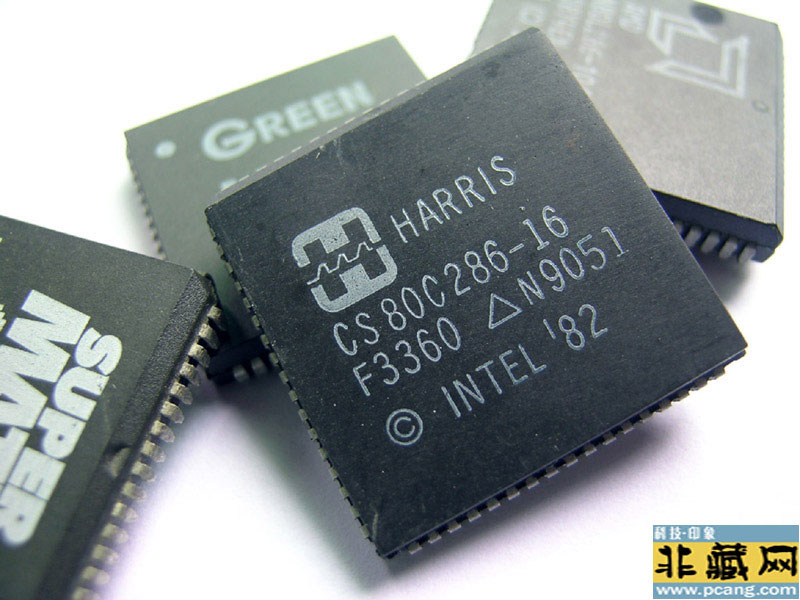

◦ 封装：常见为 PLCC-68引脚封装（塑料有引线芯片载体），兼容工业级温度范围（-40°C至+85°C）。

2. 功能模块与接口

• 内置外设：

◦ 集成 8KB片上高速缓存（比Intel 80286多出4KB），提升指令执行效率。

◦ 支持 突发模式总线操作，可在单个时钟周期内传输多个数据块。

• 接口兼容性：

◦ 直接适配Intel 80286的主板设计，包括 62引脚CPU插座 和 ISA总线接口。

◦ 提供 外部协处理器接口（如80287浮点运算单元），但需通过转接电路实现。

二、应用领域与市场定位

1. 典型应用场景

• 军事与航空航天：
作为高可靠性处理器，CS80C286-16被用于雷达信号处理（如AN/APG-66雷达系统）和导弹制导模块，其宽温特性和抗干扰能力满足军事标准。

• 工业控制：
集成于 数控机床（如FANUC 15系统）和自动化生产线控制器，支持实时多任务操作系统（如VRTX）。

• 嵌入式设备：
用于 医疗仪器（如MRI设备主控单元）和通信基站（如Harris HX-5000系列电台），因其低功耗和长生命周期（停产前供货超过20年）而受青睐。

2. 与同期竞品的对比

• 性能对比：
处理器型号 主频 制程 功耗（典型） 价格（1990年）
Intel 80286-12 12.5MHz 1.5μm 2W $250
Harris CS80C286-16 16MHz 2μm 0.6W $320

◦ 优势：Harris版本在 低功耗 和 抗电磁干扰 上更优，适合严苛环境。

◦ 劣势：浮点运算性能较弱（需外接80287），且缺乏Intel的市场生态支持。

3. 市场表现与停产

• 生命周期：
1986年推出，2005年左右停产，生命周期长达19年。二手市场价格约 $50-100（PLCC封装工程样品可达$300）。

• 替代产品：
Harris后续推出 CS80C386EX（32位嵌入式处理器），但未完全取代CS80C286-16的市场地位。

三、技术遗产与收藏价值

1. 技术转型的里程碑

• CMOS化的先驱：
CS80C286-16是Harris将80286架构从NMOS转向CMOS的关键产品，为后续 CS80C386 和 CS80C486 奠定基础。

• 军用技术下放：
其抗辐射设计（可选MIL-STD-883版本）后被应用于Harris的 AN/PRC-158 软件定义电台。

2. 收藏与研究意义

• 稀有性：
早期工程样品（如1986年生产的陶瓷封装版）现存不足100颗，收藏价可达 $500-800。

• 开发资源：

◦ 开发工具：需使用 Harris C286开发套件（含汇编器、调试器），兼容Intel SDK-286。

◦ 文档：官方数据表（如Harris DS82C286）可通过半导体数据库获取，但需注意版本差异（如CS80C286-16与IS80C286-16的引脚定义略有不同）。

四、总结与建议

1. 技术定位：
CS80C286-16是 高性能、低功耗的80286兼容处理器，适合需要长生命周期和高可靠性的工业与军事场景。

2. 兼容性注意事项：

◦ 与Intel 80286的 引脚定义完全兼容，但需注意时序差异（如Harris版本的时钟信号占空比为45-55%）。

◦ 若用于现代开发，需通过 PCI转ISA桥接器（如PLX 9054）适配主板。

3. 替代方案：

◦ 升级路径：考虑使用 AMD Am386EX（兼容CS80C386EX）或 Motorola 68030（RISC架构）。

◦ 开发环境：推荐使用 DOSBox 模拟80286环境，或通过 QEMU 进行硬件仿真。
收藏者，建议关注封装完整性（如引脚镀金层是否氧化）和批次信息（早期批次更具历史价值）。
