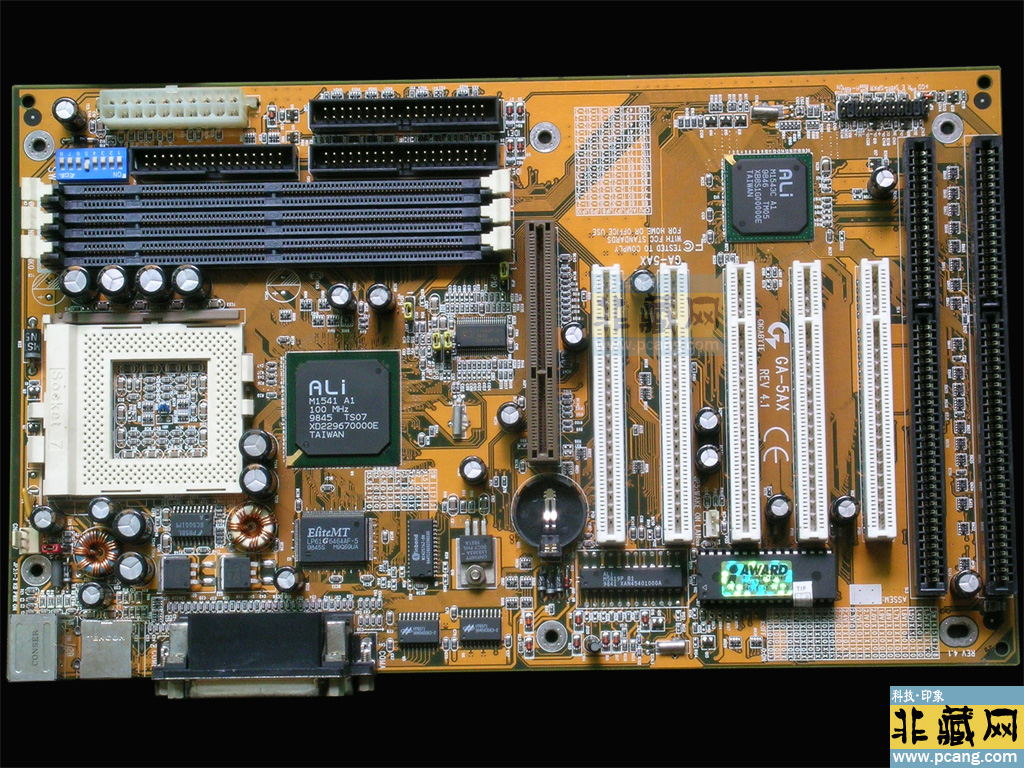

技嘉GA-5AX是一款1998年推出的Socket 7架构主板，基于Ali Aladdin V（M1541+M1543C）芯片组，定位中高端桌面市场。作为技嘉Super 7平台的代表作，其设计融合了Ali芯片组的性价比优势与技嘉特色功能：

一、核心技术规格

1. 芯片组与CPU支持

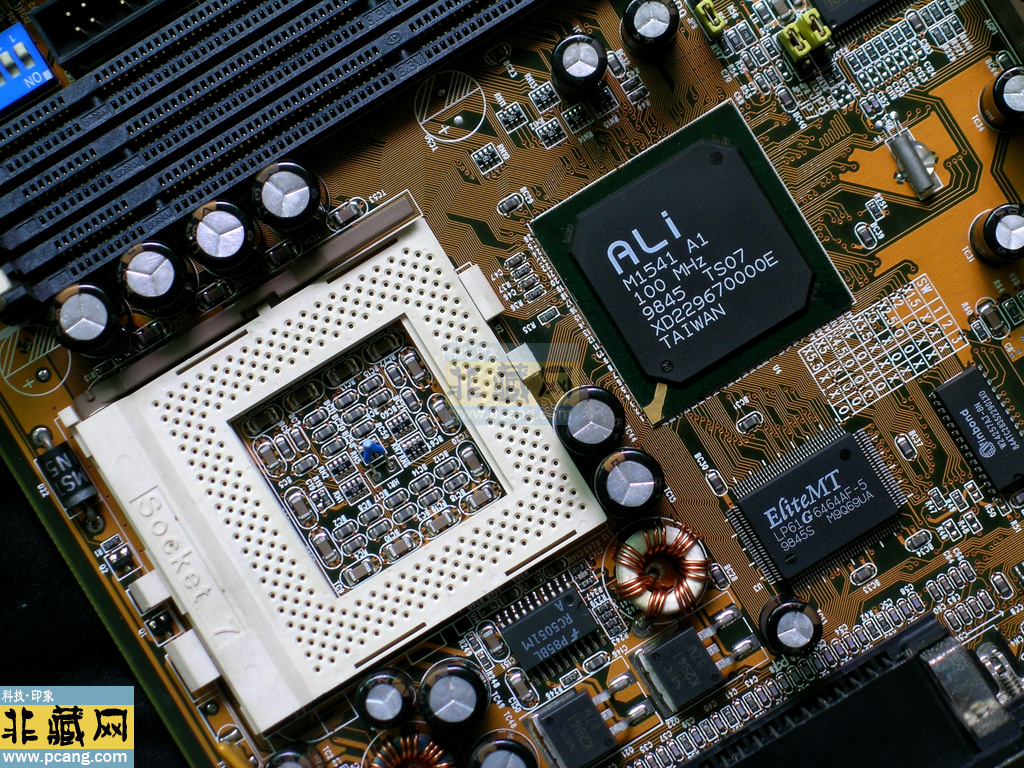

• 芯片组：Ali Aladdin V（北桥M1541+南桥M1543C），支持AGP 1X、Ultra DMA 66及USB 1.1，北桥集成256KB或512KB二级缓存（可通过硬件改造升级至1MB）。

• CPU兼容性：

◦ Socket 7接口：支持Intel Pentium MMX（最高233MHz）、AMD K6-2/K6-3（最高550MHz）、Cyrix MII（最高400MHz）等处理器。

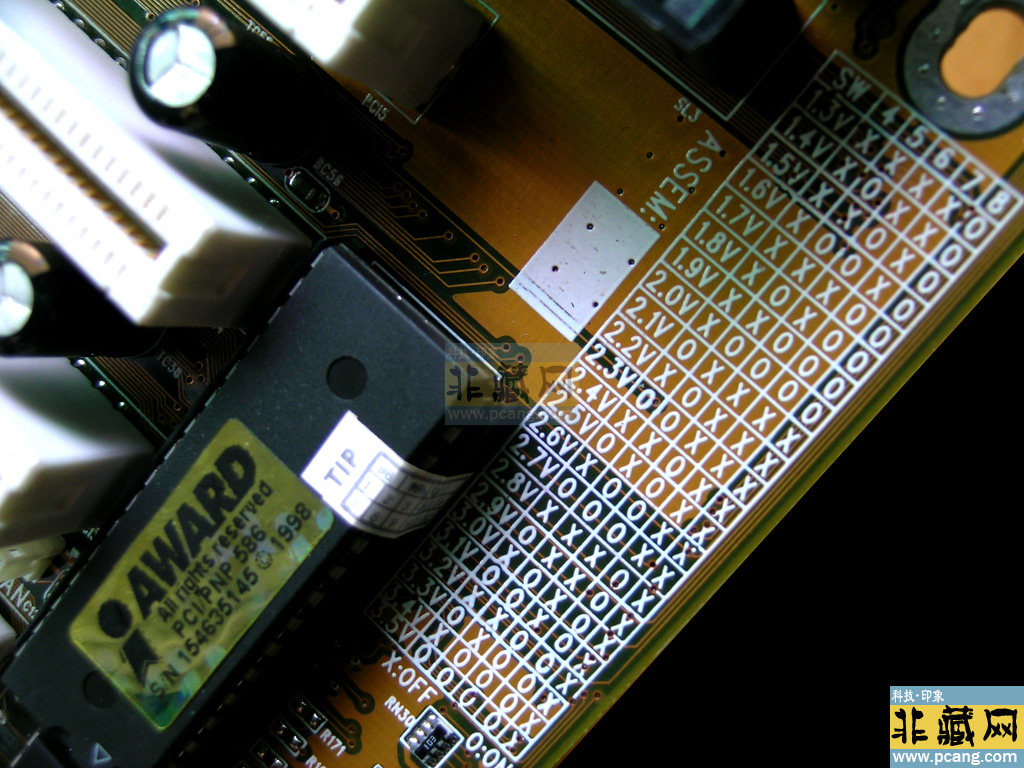

◦ 电压调节：通过DIP开关手动设置CPU核心电压（1.3V-3.5V），支持AMD K6-3+处理器。

◦ 超频潜力：外频支持66/75/83/95/100/105/110/115/120/125/130/135/140MHz，搭配AMD K6-2 350MHz可超频至450MHz（100MHz×4.5）。

2. 内存与存储

• 内存类型：3×168-pin DIMM插槽，支持SDRAM（PC66/100），最大容量768MB（需搭配64MB×12内存条），同时兼容EDO DRAM（最大512MB）。

• 存储接口：

◦ IDE：2×Ultra DMA 66接口，支持4个IDE设备（如硬盘、光驱），实际传输速度约60MB/s。

◦ 软盘：1×FDD接口，支持1.44MB软驱。

◦ USB：2×USB 1.1接口（板载），支持外接USB HUB扩展。

3. 扩展能力

• 显卡：1×AGP 1X插槽，兼容NVIDIA TNT2、ATI Rage Pro等早期3D加速卡。

• PCI/ISA：5×PCI 2.2插槽 + 2×ISA插槽，支持声卡、网卡、SCSI卡等扩展。

• 其他接口：1×COM、1×LPT、1×PS/2键鼠接口，板载IrDA红外接口（需外接模块）。

二、功能特性与设计亮点

1. 超频与稳定性

• 供电设计：3相供电电路，搭配扼流线圈和电解电容，支持基础超频但高负载稳定性有限。

• 硬件监测：内建温度、电压、风扇转速监控，支持CPU过热保护（自动降频+蜂鸣报警）。

• 散热方案：

◦ 北桥散热：被动散热片，依赖机箱风道。

◦ CPU散热：需搭配Socket 7散热器（如Cooler Master HSF-32），部分用户改装暴力风扇提升散热。

2. 附加功能

• Dual BIOS技术：技嘉专利的双BIOS设计，防止超频失败或病毒破坏导致系统瘫痪，这一技术成为后续主板的标配。

• 网络与音频：

◦ 网卡：需外接PCI网卡（如3Com 3C905B）。

◦ 声卡：集成Creative CT5880 AC'97声卡，支持5.1声道输出。

• 特殊功能：

◦ 键盘开机：支持密码开机（需ATX电源支持5V Standby）。

◦ STR休眠：支持Suspend to RAM（挂起到内存）功能。

3. 接口布局

• 前置USB扩展：提供2组USB插针，支持扩展至4个USB接口。

• 硬件监控接口：预留WOL（网络唤醒）和红外接口，增强企业级管理能力。

三、市场定位与用户群体

1. 目标用户

• 性能玩家：支持高外频和电压调节，搭配AMD K6-3 450MHz超频至550MHz成为Super 7平台的热门选择。

• 企业用户：稳定的Ali芯片组和丰富扩展接口，满足服务器或工作站需求，尤其ECC内存支持提升数据可靠性。

• 硬件爱好者：通过硬件改造（如升级1MB缓存）和超频体验前沿技术，成为DIY社区的焦点。

2. 竞争对比

• 优势：相比同期Intel 440BX主板（如华硕P2B），GA-5AX价格低20%，且支持ECC内存和双BIOS功能。

• 劣势：Ali芯片组兼容性较差，尤其在Windows 98下需手动安装IDE驱动，扩展性落后于后期VIA Apollo Pro 133A主板。

3. 市场表现

• 销量：1998-2000年期间销量中等，主要在亚洲市场销售，因性价比获得《PC World》“推荐产品”评价。

• 口碑：因超频潜力和ECC支持获得硬件玩家认可，但Ali芯片组的稳定性问题导致企业用户更倾向Intel平台。

四、历史地位与技术遗产

1. 技术影响

• 推动Super 7普及：作为主流平台，加速了AMD K6-2/K6-3的市场渗透，其超频文化成为早期DIY精神的象征。

• ECC内存下放：在Socket 7主板中罕见支持ECC内存，为中小企业提供低成本数据保护方案。

2. 现存问题

• 兼容性局限：不支持ATA 100、USB 2.0及AGP 2X，扩展性落后于后期810主板。

• 驱动支持：Windows 2000/XP需手动安装USB 1.1驱动，对新系统兼容性差。

3. 收藏价值

• 怀旧装机：可搭配AMD K6-3 450MHz、Voodoo 3 3000显卡，重现《星际争霸》等经典游戏体验。

• 硬件研究：作为Ali Aladdin V芯片组的代表，适合分析早期Socket 7平台设计。

五、典型配置与性能测试
组件 型号 性能表现
CPU AMD K6-3 450MHz（超频至550MHz） Super PI 1M：58秒（默认）→49秒（超频）
内存 256MB PC100 SDRAM（2×128MB） 内存带宽：800MB/s
显卡 GeForce 256 DDR 32MB 3DMark 2000：3200分
硬盘 Western Digital Caviar 20GB（ATA 66） 持续传输：45MB/s
系统 Windows 98 SE 启动时间：45秒（冷启动）

六、使用建议与注意事项

1. BIOS更新：需升级至F4版本以支持K6-3+处理器（需搭配散热改造）。

2. 散热优化：建议加装北桥散热片，CPU散热器选择Alpha PAL6035（需搭配转接扣具）。

3. 扩展方案：

◦ 存储：加装Promise Ultra100 TX2 PCI卡，支持RAID 0/1。

◦ USB：通过VIA VT6202 PCI卡扩展USB 2.0接口。

4. 系统兼容性：优先安装Windows 98，避免Windows XP的驱动兼容性问题。

七、总结

技嘉GA-5AX是Ali Aladdin V芯片组时代的代表产品，凭借ECC内存、双BIOS设计和超频潜力，成为1998年Super 7平台的性价比之选。尽管受限于Ali芯片组的兼容性，但其推动了AMD K6系列的普及，并以独特的硬件改造潜力成为硬件史上的经典案例。对于怀旧玩家而言，GA-5AX仍是体验Socket 7架构与DIY文化的理想平台。
