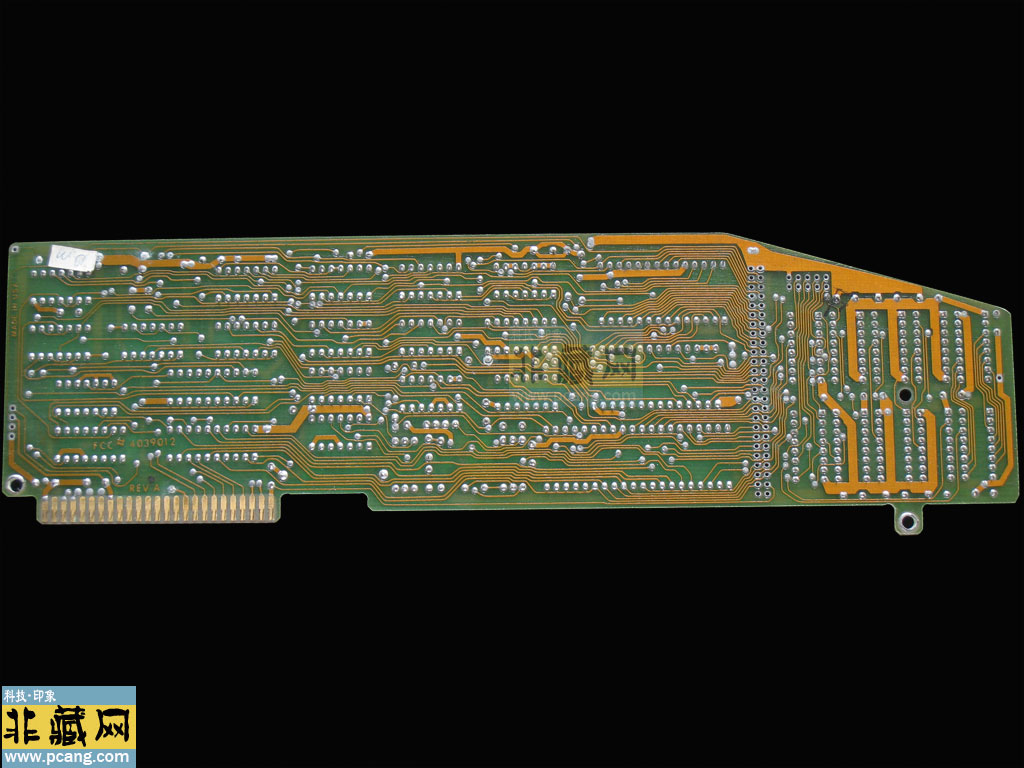

Franklin Computer ACE 80 是Franklin Ace 1000/1200 系列计算机的80列文本扩展卡的简称。作为Apple II 克隆机的核心组件，该卡专为解决早期Apple II 系列（如 Apple II Plus）的文本显示限制而设计，是Franklin 兼容生态的重要组成部分。

一、技术特性与硬件设计

1. 核心功能与架构

◦ 显示扩展：将Apple II 的40 列文本输出 扩展至80 列，支持 24 行文本显示，显著提升办公与编程效率。

◦ 硬件兼容性：采用Apple II 标准扩展插槽（通常插入 插槽 5），通过DB-9 接口 连接外部显示器（如 Zenith ZVM-131），兼容Franklin Ace 1000/1200 及部分Apple II 机型。

◦ 固件与控制逻辑：板载16 KB ROM 存储显示驱动代码，无需额外软件驱动即可实现80 列模式切换（通过PR#5 指令激活）。

2. 显示技术细节

◦ 字符生成：支持5x7 点阵字符，可显示ASCII 标准字符 及部分扩展符号，文本刷新率与Apple II 主机同步。

◦ 兼容性限制：

◦ 图形模式冲突：启用80 列模式后，Apple II 的Hi-Res 图形模式（如 HGR）无法使用，需手动切换回40 列模式。

◦ 颜色支持：Franklin Ace 1000 标配版本为单色显示，需搭配独立 彩色视频卡（如 Franklin Color Video Card）实现彩色输出。

3. 与 Apple II 扩展卡的差异

◦ 苹果原装 80 列卡（如A2S2128X）需额外 16 KB RAM 支持，而Franklin ACE 80 直接集成内存，降低成本。

◦ 克隆设计优化：Franklin 卡采用 镀金接口 和 简化电路，减少信号干扰，提升稳定性。

二、历史应用与市场定位

1. 商业与教育场景

◦ 办公自动化：中小企业使用80 列模式生成财务报表与文档，配合WordStar 等CP/M 软件实现文字处理。

◦ 编程教学：学校通过80 列文本界面运行 Pascal 和 FORTRAN 等编程语言，提升代码可读性。

2. 与同期产品的对比

◦ Commodore VIC-20 80 列模块：需额外硬件支持且兼容性差；Franklin ACE 80 即插即用，直接复用 Apple II 生态。

◦ IBM PC 单色显示卡：采用MDA 标准，支持 80x25 文本，但需独立控制器；Franklin 卡依赖主机 CPU，成本更低。

3. 法律争议与克隆生态

◦ 苹果诉讼影响：Franklin 因克隆 Apple II ROM 被起诉后，ACE 80 卡成为其 差异化竞争 的重要手段，通过增强显示功能吸引用户。

◦ 市场份额：1983 年 Franklin Ace 1200 上市时，ACE 80 卡作为标配组件，帮助其占据 15% 的 Apple II 兼容机市场。

三、现代兼容性与技术复原

1. 模拟器与开源工具

◦ AppleWin 模拟器：通过加载 Franklin 80 列卡镜像（如 FRANK80.ROM）模拟 80 列显示，支持输出至现代显示器。

◦ Fujinet 设备：通过 ESP32 模块 模拟串行设备，配合定制电缆转接同步信号，实现 80 列文本输出至虚拟终端。

2. 硬件复刻与接口转换

◦ 保加利亚克隆卡：Tindie 上的复刻卡（如NKK Corner 型号）采用 现代元件重建电路，兼容Apple II 系列，需手动设置跳线匹配主机型号。

◦ HDMI 转换方案：通过 DB-9 转 HDMI 适配器（如 Keyspan USA-19HS）连接现代显示器，需定制驱动程序映射信号。

四、收藏价值与维护建议

1. 市场现状

◦ 二手价格：成色良好的 ACE 80 卡（带原装电缆）在 eBay 约 $60-120，完整盒装版本可达 $200。

◦ 收藏重点：检查 DB-9 接口针脚 是否氧化，测试固件初始化是否正常（插入 Franklin Ace 1000 后应显示 80-COLUMN READY）。

2. 技术维护

◦ 电容更换：卡上10 μF 电解电容（如 Panasonic ECW 系列）易老化，建议更换为固态电容，可购买 Console5 专用套件 修复。

◦ ROM 备份：使用紫外线擦除器 和编程器（如SuperPro 6100）备份原始固件，防止数据丢失（固件版本号通常刻在芯片表面）。

五、延伸资源与工具

1. 文档与代码

◦ 官方手册：Franklin Ace 1000 技术参考库 提供接口引脚定义与寄存器映射。

◦ 编程工具：Apple II 80 列文本编辑器 支持手动编辑显示缓冲区数据。

2. 社区与开发链

◦ 论坛支持：Applefritter 论坛 讨论 ACE 80 卡与 Franklin 主机的配对调试经验。

◦ 现代开发工具：ProDOS Typer 修复被Mac 资源叉损坏的 Franklin 磁盘文件。

六、总结

      Franklin Computer ACE 80 卡是 1980 年代个人计算机显示技术的重要创新。其 80 列文本扩展 设计不仅解决了 Apple II 的显示局限，更推动了桌面出版与办公自动化的早期实践。尽管现代显示器已完全替代其功能，但作为历史文物，它仍是研究 1980 年代计算机外设生态的重要样本。对于复古计算爱好者，通过模拟器或开源工具（如 Fujinet）可重新体验其核心功能，而完整的硬件收藏则兼具技术与文化价值。
