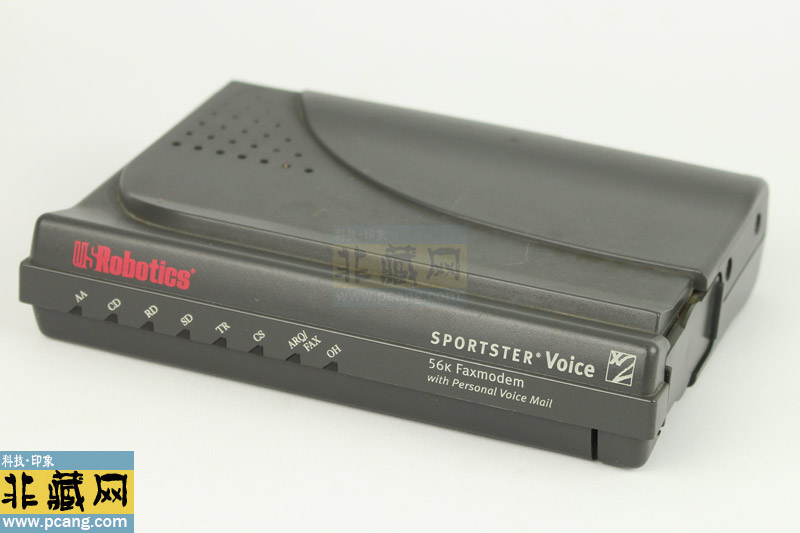

USRobotics的56K调制解调器（黑猫系列）是1990年代末拨号上网时代的标志性设备，其技术架构与市场策略直接影响了全球互联网接入的普及进程。 “黑猫”是美国机器人公司生产的一款深灰色56k 语音modem的名字，除了这款modem，其他的modem都不叫黑猫。尽管你的modem叫猫，也许还拥有一个更深颜色的外壳。
     美国机器人公司（USR）是一家技术雄厚的公司，1976年成立于美国芝加哥。公司名字来源于著名的科幻作家艾萨克.阿西莫夫1950年发表的短篇小说《我，机器人》，阿西莫夫在这篇小说中提出了著名的“机器人三大法则”。同名电影于2004年推出，影片中那个左右世界并最终成为已知星系中最伟大的公司名字就叫 "U S Robotics"。
    20世纪90年代，USR主要生产电脑调制解调器（MODEM）极其相关设备。“黑猫”是其全盛时代的得意之作，它内部采用了TI的DSP芯片，带有语音支持功能，前面板靠右位置以特别的字体标注了它的传输协议是X2。
    TI优秀的MODEM芯片赋予“黑猫”无与伦比的可靠性和稳定性，它被称为“永不掉线的MODEM”,除非你关闭电源，否则它永远在线。
    USR于1997年被3COM公司收购，2000年又被剥离，目前研究方向定位于传统的调制解调器，是该领域在现今市场上保留的少数几家公司之一。

一、技术架构与硬件特性

1. 核心技术参数

• 传输协议：

◦ V.90标准（1998年）：理论下载速率56Kbps，上传速率33.6Kbps，实际受电话线质量限制，典型速率约40-45Kbps。

◦ V.92增强（2000年）：支持快速连接（3秒内完成握手）、智能缓冲（降低延迟）与并行任务（边下载边接听电话）。

• 接口标准：

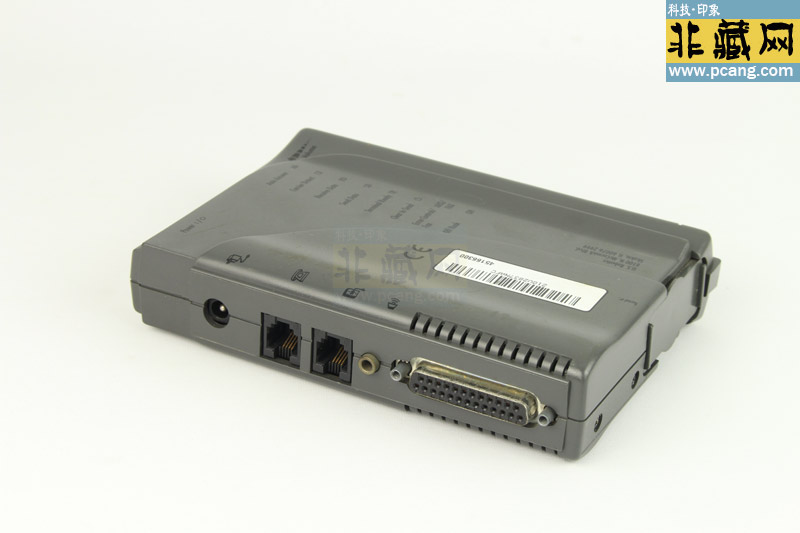

◦ 外置型号（如USR5686）：DB-25（RS-232C），支持RTS/CTS硬件流控，兼容IBM PC/AT及主流计算机。

◦ USB型号（如USR5637）：USB 1.1接口，即插即用，无需串口卡。

• 芯片方案：

◦ Rockwell CAPI芯片组：支持MNP 5/10纠错协议与V.42bis数据压缩（理论压缩率4:1）。

◦ DSP数字信号处理：通过固件升级支持新协议（如从V.90升级至V.92）。

2. 工业设计细节

• 外观：

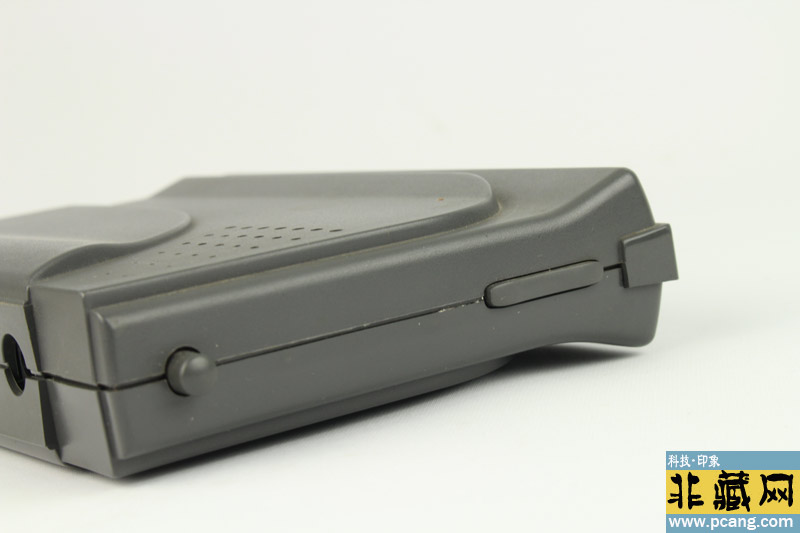

◦ 外置型号：黑色塑料外壳，尺寸约15 cm × 8 cm × 4 cm，正面配备4个LED指示灯（如PWR、CD、DTR、DSR），侧面有扬声器孔与音量旋钮。

◦ USB型号：迷你型设计（8 cm × 2 cm × 1.5 cm），支持热插拔。

• 扩展功能：

◦ 传真/语音集成：通过WinFax Pro软件实现传真发送，部分型号支持语音邮件（需配合电话线路）。

◦ 自动应答：支持AT指令设置振铃次数（如ATS0=3响铃3次后接听）。

• 信号处理：

◦ 自适应均衡器：自动优化线路参数，通过AT指令AT&F恢复默认设置。

◦ 抗干扰技术：内置噪声抑制电路，减少线路杂音对连接的影响。

二、历史背景与市场地位

1. 技术标准化进程

• V.90协议之争：
1996年，USRobotics的X2协议与Lucent的K56Flex协议引发行业分裂。1998年，国际电信联盟（ITU）推出V.90标准，统一了两大阵营。USRobotics迅速推出兼容V.90的Sportster 56K，占据市场先机。

• 技术迭代：

◦ 1997年：USRobotics推出首款X2协议调制解调器，下载速率56Kbps，成为行业标杆。

◦ 2000年：发布支持V.92的Sportster 56K，引入Quick Connect技术，连接时间缩短40%。

2. 市场竞争格局
型号 协议支持 传输速率 特色功能 价格（1999年）
USRobotics Sportster 56K V.90/V.92 56Kbps 硬件流控、自动纠错 $99-149
Hayes Optima 56K V.90 56Kbps 语音邮件、内置扬声器 $129-179
Lucent WinModem V.90 56Kbps 软件控制、低功耗 $79-119

• 优势：

◦ 硬件加速：USRobotics调制解调器采用独立DSP芯片，减少CPU占用，优于依赖软件模拟的Lucent WinModem。

◦ 生态兼容性：AT指令集与Windows 98/ME深度适配，配套软件USRobotics Connection Manager简化配置。

• 劣势：

◦ 成本压力：价格比Lucent同类产品高20-30%，影响家庭用户普及。

◦ 技术瓶颈：56K调制解调器受电话线物理限制，实际速率无法突破53Kbps（FCC规定）。

三、应用场景与用户生态

1. 核心使用场景

• 家庭上网：

◦ 拨号连接：通过ISP服务商（如AOL、CompuServe）接入互联网，浏览网页、收发邮件。

◦ 典型配置：

◦ 硬件：Intel Pentium II 300MHz + 64MB内存

◦ 软件：IE 5.0 + Outlook Express

• 企业应用：

◦ 远程办公：银行通过USRobotics调制解调器连接ATM机与中央服务器，传输交易数据。

◦ 工业监测：石油管道监测系统通过该设备实现远程数据回传。

2. 用户群体画像

• 技术爱好者：

◦ 通过AT指令（如AT&V查看配置）测试线路质量，修改S寄存器参数（如S7=30缩短拨号等待时间）。

• 普通家庭用户：

◦ 依赖美国在线（AOL）等服务，使用即时通讯工具（ICQ、MSN Messenger）与朋友交流。

• 企业IT部门：

◦ 部署USRobotics Courier 56K（企业级型号），支持多用户并发连接与远程管理。

3. 典型通信流程

1. 拨号阶段：

◦ 计算机发送ATDT 123456指令，调制解调器摘机并拨号。

◦ 对端调制解调器响应CONNECT 56000，建立连接。

2. 数据传输：

◦ 采用V.42bis压缩，将2KB文本压缩至500B传输。

◦ 通过MNP 10纠错，重传错误数据包。

3. 断开连接：

◦ 计算机发送ATH0指令，调制解调器挂机并关闭载波。

四、收藏价值与怀旧场景

1. 硬件收藏亮点

• PCB设计：

◦ 外置型号采用双面板，板载Rockwell CAPI芯片与Motorola MC1488/1489电平转换芯片，焊点饱满，体现1990年代工业级工艺。

◦ USB型号（如USR5637）采用贴片元件，集成度更高。

• 历史标识：

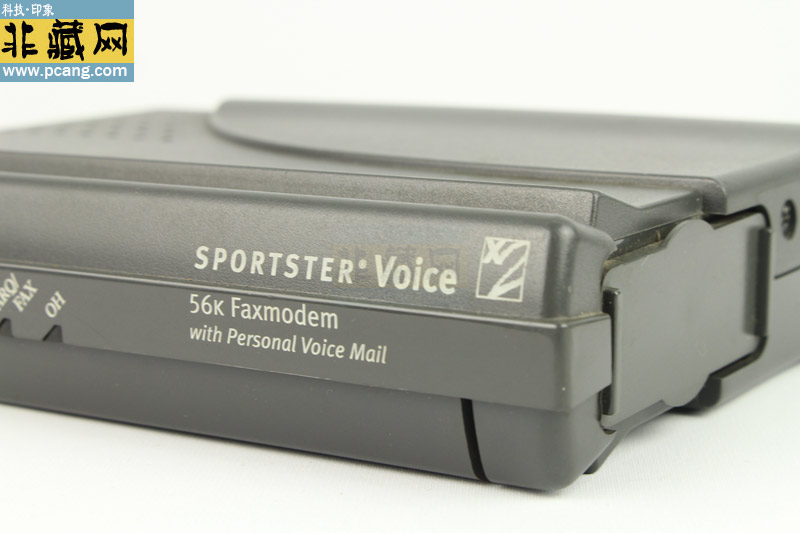

◦ 正面丝印**“USRobotics Sportster 56K”与“Made in USA”，部分版本带有UL认证**标签。

• 配件稀缺性：

◦ 原装DB-25转DB-9适配器与驱动软盘成为收藏重点，部分型号附带**《USRobotics User Manual》**手册。

2. 怀旧场景搭建

• 经典配置：

◦ 计算机：IBM PC/AT（Intel 486 DX2 66MHz）

◦ 系统：Windows 98 SE

◦ 软件：Netscape Navigator 4.0

• 扩展方案：

◦ 连接IBM VGA显示器（分辨率640×480），模拟1990年代网页界面。

◦ 搭配HP DeskJet 690C打印机，打印BBS下载的ASCII艺术。

3. 市场现状

• 二手价格：

◦ 功能正常的外置型号在eBay售价约**$20-50**，带驱动软盘和说明书的版本可达**$80**。

◦ 支持V.92的升级版（如Sportster 56K V.92）因稀缺性价格更高（$60-120）。

• 收藏建议：

◦ 优先选择无电容鼓包的版本，检查DB-25接口是否氧化。

◦ 配套收藏RS-232转USB适配器（如Prolific PL2303），实现现代PC与调制解调器的连接。

五、历史意义与行业影响

1. 技术过渡角色

• 模拟通信的巅峰：
USRobotics 56K调制解调器是V.90协议的代表性产品，其56Kbps速率是模拟通信的里程碑，为后续DSL（1999年）等数字技术铺路。

• 硬件集成实验：
外置盒式设计启发了后续产品，如USRobotics USB 56K Modem（2001年支持即插即用）。

2. 市场策略调整

• 应对竞争：
1990年代末，面对Lucent与Hayes的价格战，USRobotics通过功能整合（传真+语音）与价格下调（Sportster 56K降至$50以下）维持市场份额。

• 生态建设：
配套软件USRobotics Connection Manager提供图形化界面，简化了文件传输流程，降低了用户门槛。

总结

USRobotics 56K调制解调器（黑猫系列）是拨号上网时代的技术标杆，其与Windows 98的深度整合重塑了个人计算机的联网体验。尽管受限于硬件性能，它仍是复古计算与通信技术爱好者的重要藏品。对于希望体验拨号上网怀旧场景的用户，建议搭配IBM PC/AT与Netscape Navigator 4.0软件，完整复现1990年代的“猫叫”连接声与文本交互。
