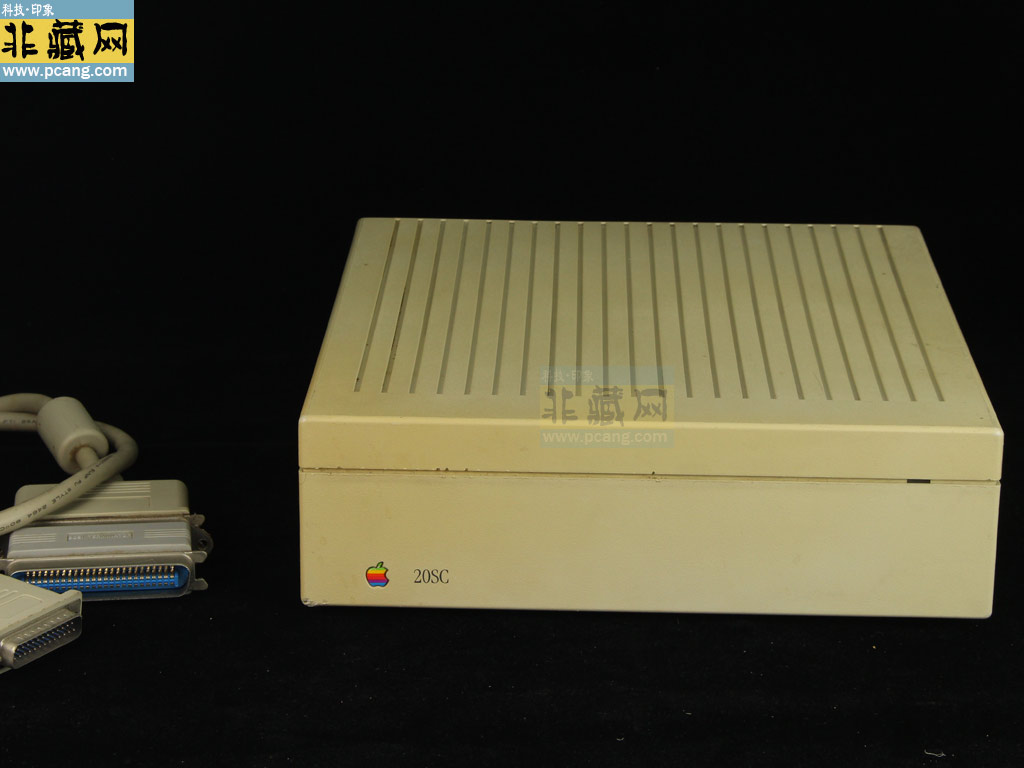

      Apple Hard Disk 20SC（SCSI 20MB）是苹果公司于1986年9月推出的首款基于SCSI接口的外置硬盘，专为Apple II系列、Macintosh及其他支持行业标准SCSI接口的第三方电脑设计。它标志着苹果存储技术从早期低速接口向高速SCSI协议的重大跨越：

一、技术特性与设计创新

1. 核心规格

◦ 存储容量：20MB（采用半高5.25英寸Seagate ST-225N或全高3.5英寸MiniScribe 8425 SA硬盘机制）。

◦ 接口协议：SCSI-1（DB-25接口），支持最高1.25MB/s数据传输速率，相比前代Hard Disk 20（500kb/s）提升超过2倍。

◦ 物理设计：

◦ 尺寸：3.1英寸高×9.7英寸宽×10.5英寸深（7.84cm×24.63cm×26.67cm），重量8-9.5磅（3.6-4.3kg）。

◦ 内置5V/12V开关电源及散热风扇，确保长时间稳定运行。

◦ 控制逻辑：通过SCSI ID选择开关配置设备优先级，需外部终结器（若为唯一SCSI设备）。

2. 技术突破

◦ SCSI标准化：首次将SCSI接口引入苹果产品线，为后续Macintosh II系列内置SCSI硬盘奠定基础。

◦ 多平台兼容：同时支持Apple IIgs、Macintosh Plus/SE/II等机型，通过SCSI卡可扩展至Apple IIe/II Plus。

二、市场定位与历史意义

1. 定价与竞争

◦ 1986年上市价为1,299美元，高于同期Macintosh内置硬盘（如Macintosh 128K仅配备400KB软盘），主要面向企业用户和高端个人市场。

◦ 竞品包括Iomega Bernoulli Box（10MB，1984年）和希捷外置SCSI硬盘，但20SC凭借苹果品牌溢价和系统级兼容性占据优势。

2. 行业影响

◦ 存储革命：推动Macintosh从软盘时代向大容量存储过渡，使专业图形处理、软件开发等任务成为可能。

◦ 接口标准化：加速SCSI在PC领域的普及，为后续CD-ROM、扫描仪等设备的扩展铺路。

三、使用场景与兼容性

1. 适配机型

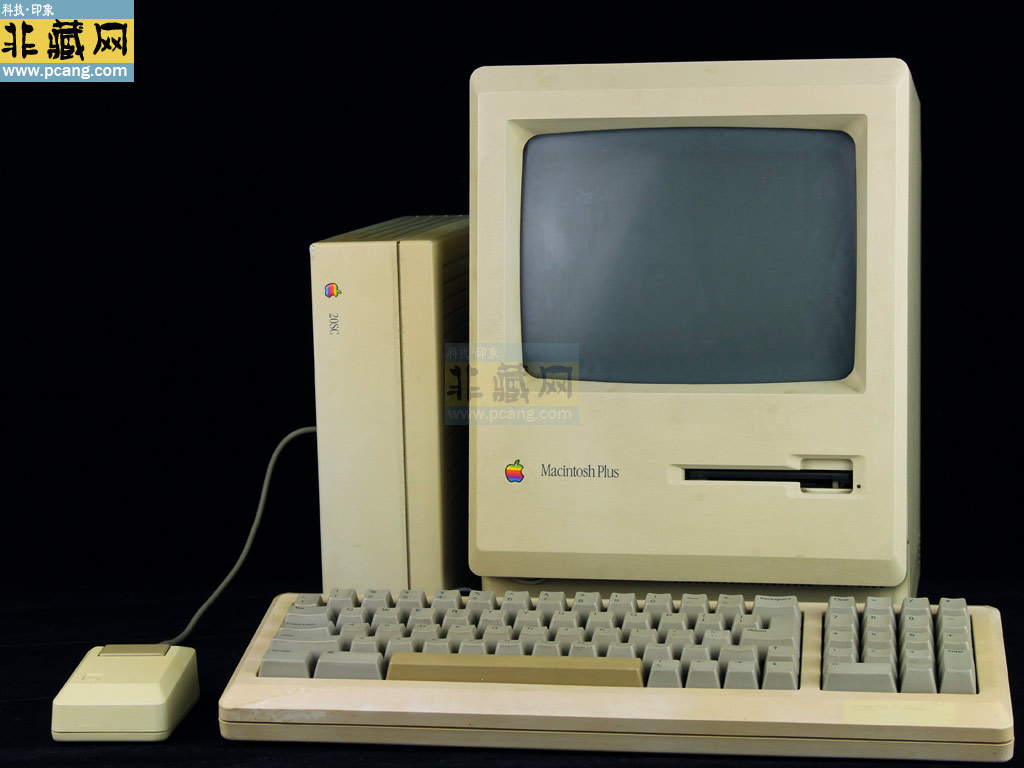

◦ Macintosh系列：Macintosh Plus、SE、II（需SCSI接口）。

◦ Apple II系列：Apple IIgs（直接支持）、Apple IIe/II Plus（需额外SCSI卡）。

2. 系统支持

◦ 操作系统：Mac OS 5.0及更早版本、Apple IIgs GS/OS。

◦ 分区格式：Macintosh使用HFS（Hierarchical File System），Apple II则需ProDOS或GS/OS文件系统。

3. 连接要求

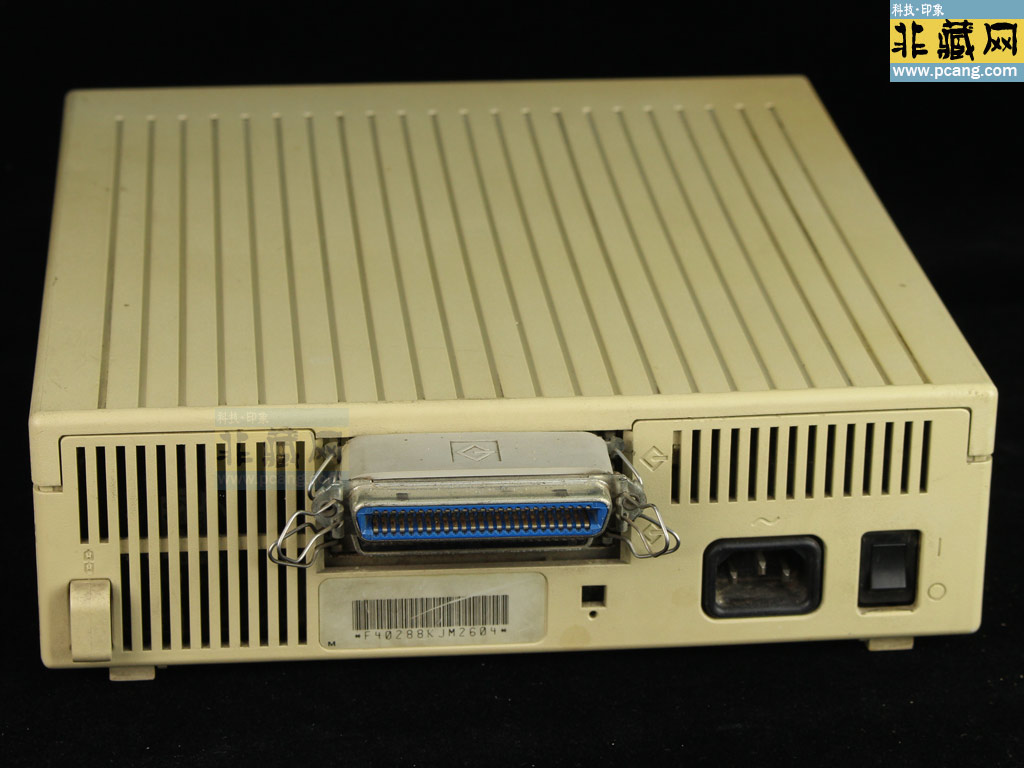

◦ 需专用SCSI电缆（DB-25接口），支持菊花链连接多台设备，但需正确配置SCSI ID和终结器。

四、现代价值与收藏建议

1. 功能复用

◦ 复古计算：通过SCSI-to-USB适配器（如ATTO ExpressSCSI）可连接现代系统，但受限于SCSI-1协议，实际传输速率约1MB/s。

◦ DIY改造：部分爱好者将内部硬盘替换为SD卡适配器，配合定制固件实现大容量存储，同时保留原外壳外观。

2. 收藏市场

◦ 稀缺性：20SC因停产较早且易受电子元件老化影响，现存完好设备较少。功能正常、带原装包装的型号在eBay等平台售价约150-300美元。

◦ 收藏要点：

◦ 检查电源状态（电解电容易老化，需更换以避免故障）。

◦ 确认硬盘电机是否运转（常见问题为磁头卡死或盘片损坏）。

◦ 优先选择带原装SCSI电缆和终结器的套件。

五、历史局限与技术反思

1. 性能瓶颈

◦ 20MB容量在1986年相当于约4,000页文本，但仅能存储约5首MP3歌曲（按128kbps计算），反映出存储技术的代际差异。

◦ SCSI-1的1.25MB/s速率虽优于前代，但仅为现代USB 2.0的1/160。

2. 设计妥协

◦ 外置电源体积庞大，且风扇噪音明显，与现代静音设计理念相悖。

◦ 缺乏热插拔支持，需关机后才能更改SCSI配置。

总结

     Apple Hard Disk 20SC是苹果从封闭生态向开放标准转型的标志性产品，其SCSI接口的引入为Macintosh后续扩展能力奠定了基础。尽管在容量和速度上已被现代SSD全面超越，但其历史价值和技术遗产仍值得关注。对于复古计算爱好者，20SC不仅是一件收藏品，更是理解苹果早期硬件战略的关键实物标本。建议通过Vintage Macintosh论坛或Apple II用户社区获取维修支持，并优先选择经过电容更换和功能测试的设备。
