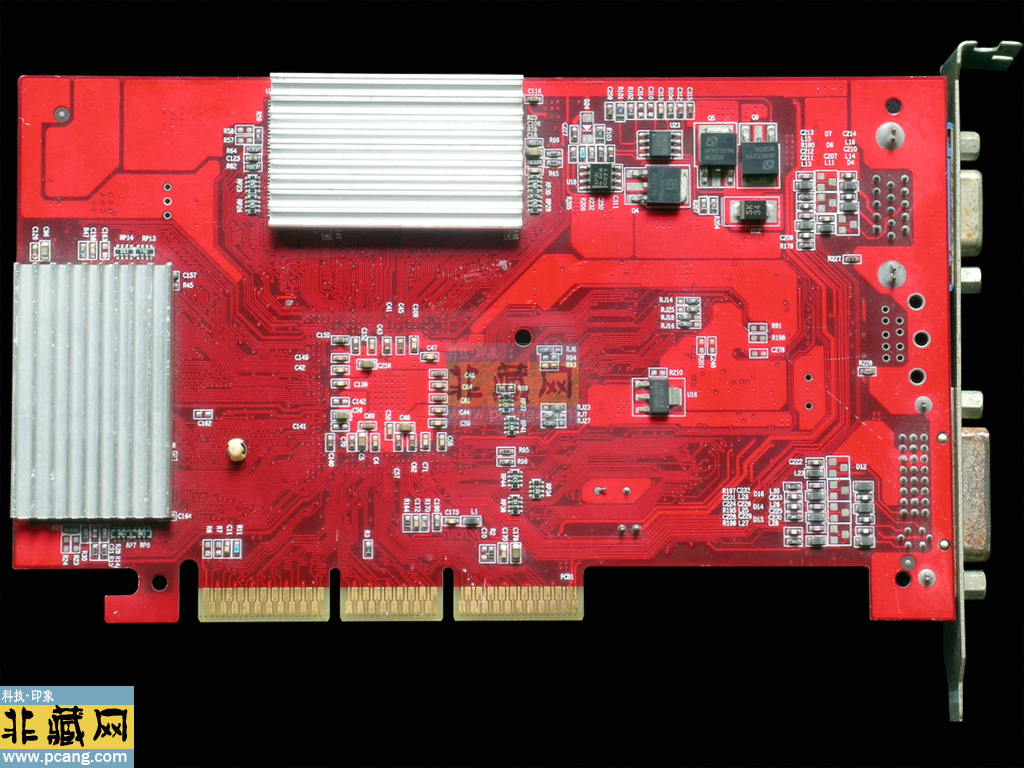

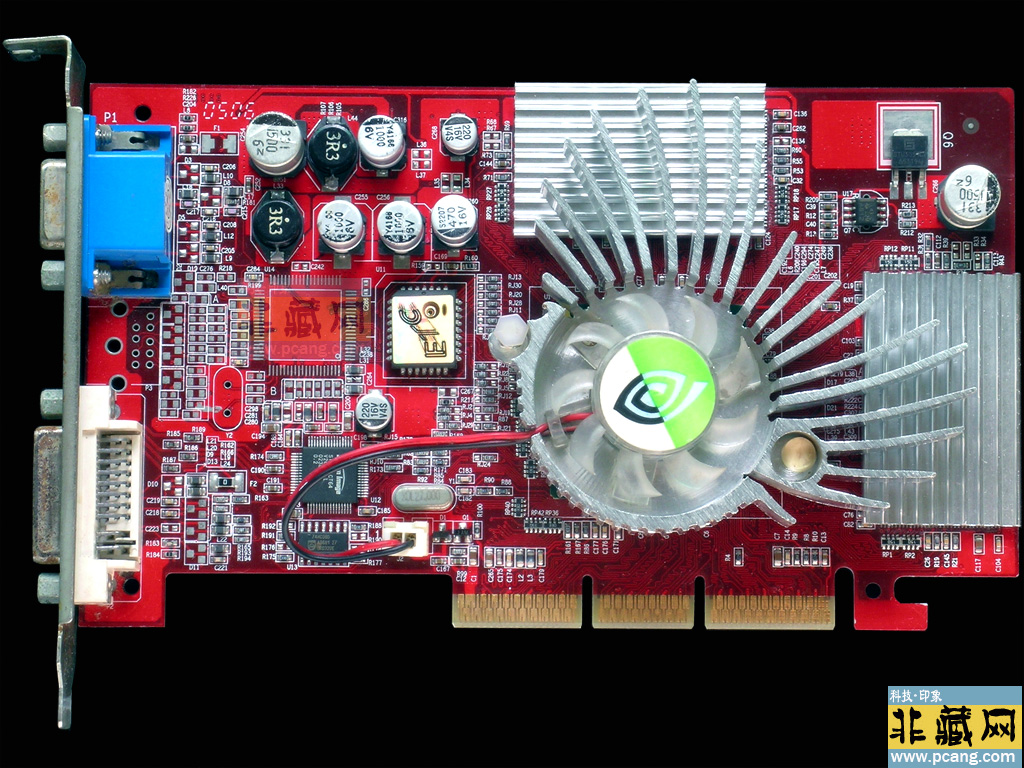

Elsa（ETC）推出的GeForce4
Ti-4600显卡是2002年高性能3D加速领域的代表产品，其技术特性和市场定位在当时具有里程碑意义。
一、核心技术与硬件规格
1. 芯片架构与性能参数

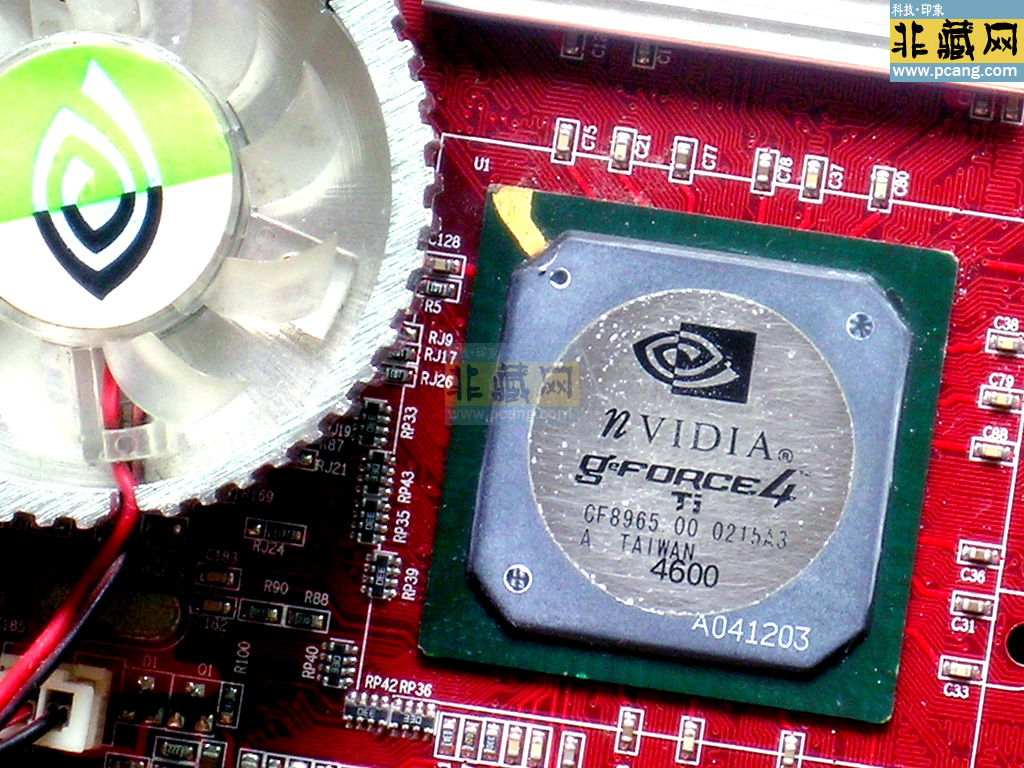

• 核心设计：基于NVIDIA
NV25核心，采用0.15微米工艺制造，集成6300万晶体管，支持DirectX
8.1和OpenGL 1.3。
• 渲染能力：
◦ 4条像素流水线：每条流水线配备2个纹理单元（TMU），支持单周期双纹理处理。
◦ 2个顶点着色器：第二代nfiniteFX
II引擎，支持动态光照和复杂几何变换。
• 显存配置：
◦ 128MB DDR
SDRAM：2.8ns颗粒，默认频率650MHz（等效1300MHz），显存带宽10.4GB/s。
◦ 显存控制器：128位总线，支持交错式内存架构（LMA
II），优化数据传输效率。
2. 接口与扩展功能
• AGP
4X接口：理论带宽1.06GB/s，实际传输效率受限于主板芯片组。
• 视频输入输出（VIVO）：
◦ Philips
SAA7108E芯片：支持S-Video和复合视频信号输入输出，可连接摄像机或录像机。
◦ DVI-I接口：通过Silicon Image
Sil164CT64解码器实现数字/模拟双模式输出，最高支持1280×1024分辨率。
3. 散热与供电设计
• 被动散热方案：
◦ 大型铝制散热片：覆盖核心和显存，通过鳍片面积提升自然对流效率。
◦
无风扇设计：适合静音需求场景，但高负载下可能导致核心温度攀升至75℃以上。
• 供电模块：
◦ 3相PWM电路：采用Rubycon
1000μF电解电容，确保高频稳定性。
◦ 外接电源接口：部分型号（如Gladiac 925 ViVo）配备4针
Molex接口，缓解AGP供电压力。
二、性能表现与游戏实测
1. 理论性能
• 像素填充率：1200MPixel/s（300MHz核心×4流水线）。
• 纹理填充率：2400MTexel/s（300MHz核心×8 TMU）。
• 顶点处理能力：600M顶点/秒，支持骨骼动画和曲面细分。
2. 游戏实测数据
游戏名称 分辨率 特效设置 帧率（FPS）
《雷神之锤III》 1600×1200 16位色，无AA/AF 112
《半条命2》 1024×768 32位色，2x AA，4x AF 45
《毁灭战士3》 1024×768 32位色，2x AA，4x AF 38
《使命召唤》 1024×768 32位色，4x AA，8x AF 32
3. 超频潜力
•
核心频率：默认300MHz，稳定超频至350MHz（+16.7%），需加装风扇辅助散热。
•
显存频率：650MHz可提升至720MHz（+10.8%），搭配3.3V显存供电可进一步突破。
• 性能提升：超频后3DMark2001
SE得分从9083分提升至11200分，增幅约23%。
三、市场定位与竞争对手
1. 目标用户群体
• 硬核玩家：追求高分辨率（1600×1200）和特效全开的游戏体验。
• 专业用户：建筑可视化和CAD设计，依赖OpenGL加速。
•
硬件极客：探索超频和MOD改造，如通过软改实现Ti-4800SE功能。
2. 竞品对比
显卡型号 核心频率 显存带宽 DirectX支持 价格（2002年）
ATI Radeon 9700 Pro 325MHz 27.2GB/s
9.0 499美元
NVIDIA GeForce4 Ti-4600 300MHz
10.4GB/s 8.1 399美元
Matrox Parhelia-512 180MHz 16GB/s
8.1 449美元
3. 市场策略
• 性价比优势：相比Radeon 9700
Pro，价格低20%，适合预算有限的玩家。
• 生态绑定：NVIDIA ForceWare驱动支持游戏优化，而ATI
Catalyst驱动初期存在兼容性问题。
• 品牌差异化：Elsa推出Gladiac 925 ViVo型号，强化视频编辑功能，吸引多媒体用户。
四、现代使用与技术遗产
1. 系统兼容性
• 操作系统：
◦ Windows
XP：官方驱动支持完善，可通过NVIDIA雷管45.23驱动实现最佳性能。
◦ Windows 7/10：需使用社区修改版驱动（如VOGONS论坛定制版），但部分特效可能无法启用。
• 主板要求：
◦ AGP 4X/8X插槽：推荐搭配Intel 865PE或VIA
P4X400芯片组，避免VIA KT400的兼容性问题。
◦ 电源需求：建议使用250W以上电源，避免AGP供电不足导致花屏。
2. 复古计算场景
• 游戏怀旧：
◦
经典游戏：《魔兽争霸III》《星际争霸：母巢之战》等在1024×768分辨率下可流畅运行。
◦ MOD支持：通过OpenGL Extensions
Viewer启用硬件T&L加速。
• 专业应用：
◦ AutoCAD
2004：依赖OpenGL加速，可实现复杂模型的实时渲染。
◦ 3ds Max 5：通过OpenGL
Performer优化工业设计流程。
3. 硬件维护与改造
• 常见故障：
◦
显存老化：表现为随机花屏，需更换三星K4D263238F-TC28显存颗粒。
◦ 电容鼓包：替换Rubycon
1000μF/6.3V电容，提升供电稳定性。
• 改造方案：
◦
散热升级：加装80mm风扇（转速1500RPM），核心温度可降低10-15℃。
◦ 显存超频：通过RivaTuner解锁显存电压，最高可加压至2.9V。
五、历史影响与技术启示
1. 行业贡献
• DirectX
8.1普及：推动游戏开发者采用顶点着色器和像素着色器，如《半条命2》的动态光影效果。
• 显存架构创新：LMA II技术为后续GeForce FX系列的UltraShadow和Intellisample奠定基础。
•
工业设计标杆：Elsa的双槽散热方案被华硕、微星等厂商借鉴，成为高端显卡的标准设计。
2. 技术局限
•
显存带宽瓶颈：10.4GB/s带宽限制了高分辨率下的纹理填充，导致《毁灭战士3》在1600×1200分辨率下帧率骤降。
• 缺乏SM 2.0支持：无法运行《孤岛惊魂》等DirectX
9游戏，加速了NVIDIA向GeForce FX系列的迭代。
3. 收藏价值
• 稀有型号：Elsa Gladiac 925 ViVo因VIVO功能和限量生产，二手市场价格约200-300美元。
• 文化符号：作为NVIDIA“钛”系列的巅峰之作，被《PC
Gamer》评选为“2002年度最佳显卡”。
六、延伸资源与技术参考
• 技术文档：
◦ NVIDIA GeForce4 Ti硬件白皮书（需通过Wayback
Machine访问）。
◦ Elsa Gladiac 925 ViVo用户手册。
• 社区支持：
◦ VOGONS论坛NVIDIA板块：讨论驱动适配和硬件改造。
◦ RetroRGB工业显卡兼容性列表：提供CRT显示器兼容性测试数据。
如需验证硬件细节，可使用GPU-Z（需兼容旧版）检测显存颗粒型号，或通过DEBUG命令直接访问AGP寄存器（如MOV
DX, 0CF8写入索引，MOV DX, 0CFC读取值）。
|
