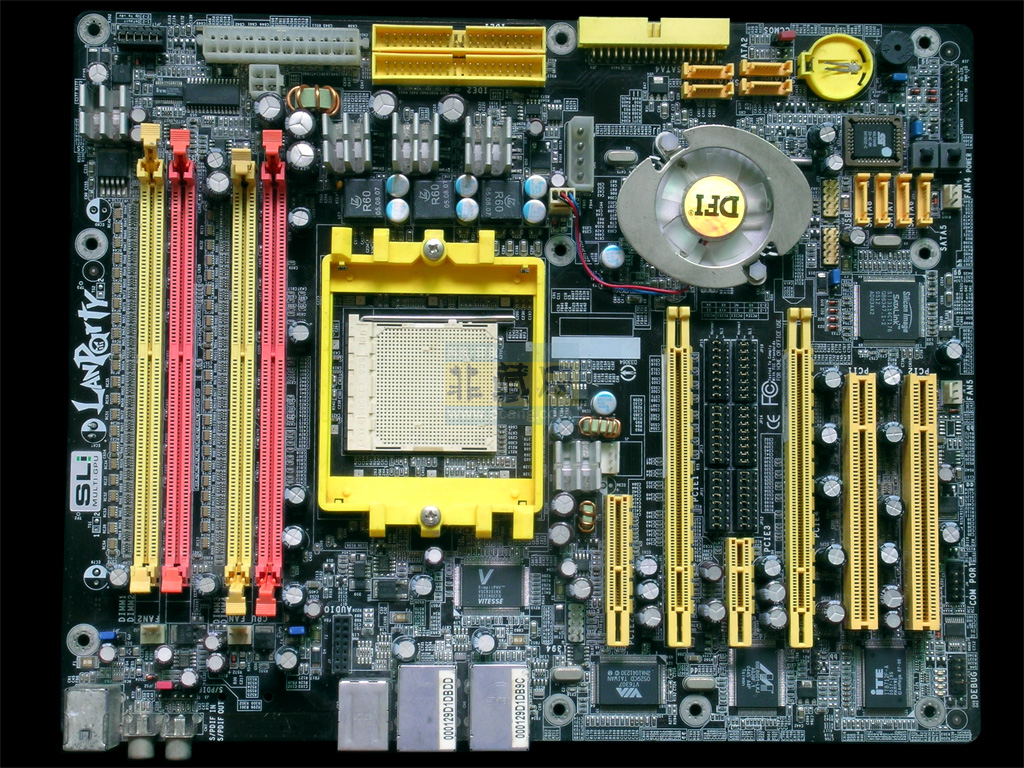

DFI LanParty NF4 SLI系列主板是2005年推出的AMD平台旗舰级产品，基于NVIDIA nForce4 SLI芯片组，支持Socket
939接口处理器，以极致超频性能和模块化设计著称，是DIY硬件史上的经典之作。
一、型号与定位
1. 主要型号
• UT nF4 SLI-D：
◦ 定位：顶级超频型号，采用3相供电（R60密封式电感+PS系列固态电容），支持双路8X交火，配备独立卡拉扬音效模块。
◦ 特点：BIOS支持内存电压跳线切换（3.3V/5V），最大内存电压4V，专为Winbond BH-5/UTT颗粒优化。
• SLI-DR：
◦ 定位：增强型超频主板，整合Silicon Image 3114芯片，提供8个SATA接口（支持RAID
0/1/0+1/5），新增诊断LED指示灯。
• SLI-DR Expert：
◦ 定位：终极超频型号，采用4相供电（24PIN+8PIN设计），PCI-E插槽间距优化，BIOS支持SLI模式切换，支持HT总线2000MT/s。
• NF4 Ultra-D：
◦ 定位：性价比型号，通过银漆破解可实现SLI功能（PCI-E x16+x2模式），支持DXG四屏输出技术。
2. 核心差异
型号 供电设计 内存电压 SATA接口 RAID支持 超频潜力
UT SLI-D 3相 4V 4 RAID 0/1/0+1 外频400MHz+（风冷）
SLI-DR 3相 4V 8 RAID 0/1/0+1/5 外频450MHz+（液氮）
SLI-DR Expert 4相 4V 8 RAID 0/1/0+1/5 外频500MHz+（世界纪录）
NF4 Ultra-D 3相 4V 4 RAID 0/1/0+1 外频350MHz+（破解SLI）
二、硬件规格与技术特性
1. 芯片组与处理器支持
• 芯片组：NVIDIA nForce4 SLI（支持SLI双显卡、硬件防火墙、SATA II 3Gb/s）。
• CPU兼容性：
◦ Socket 939接口：支持Athlon 64 FX/X2、Opteron及Sempron处理器，最高支持HT总线1GHz。
◦ 超频优化：
◦ 外频调节：200~700MHz线性调节，PCI-E频率锁定（100~250MHz）。
◦ 电压选项：CPU核心（最高2.1V）、内存（4V）、芯片组（1.8V）。
2. 供电与散热
• UT SLI-D：
◦ 3相供电：每相3个MOS管，搭配散热片，支持CPU电压微调（0.025V步进）。
◦ 散热系统：磁悬浮风扇（低噪音）+ 热管辅助散热。
• SLI-DR Expert：
◦ 4相供电：24PIN+8PIN设计，全固态电容，MOS管覆盖大面积散热片，支持动态电压调节（Dual BIOS）。
3. 扩展能力

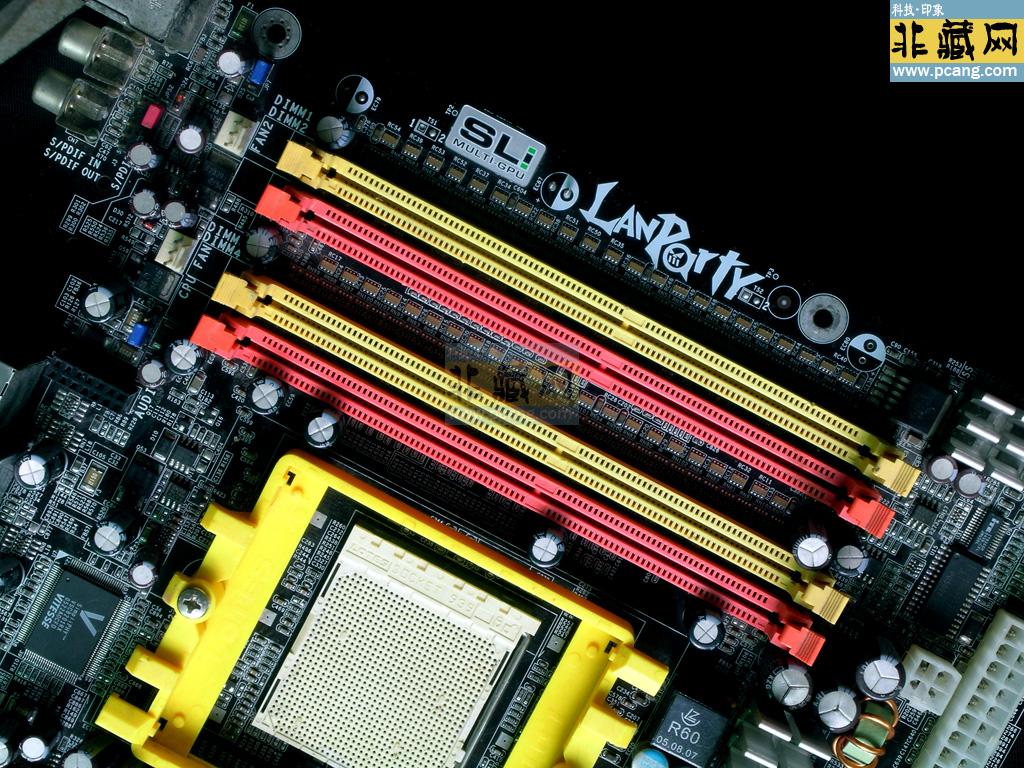

• 内存：4×DDR DIMM插槽，支持双通道DDR400，最大4GB（超频至500MHz）。
• 存储：
◦ 原生：4×SATA II（nForce4芯片，支持RAID 0/1/0+1）。

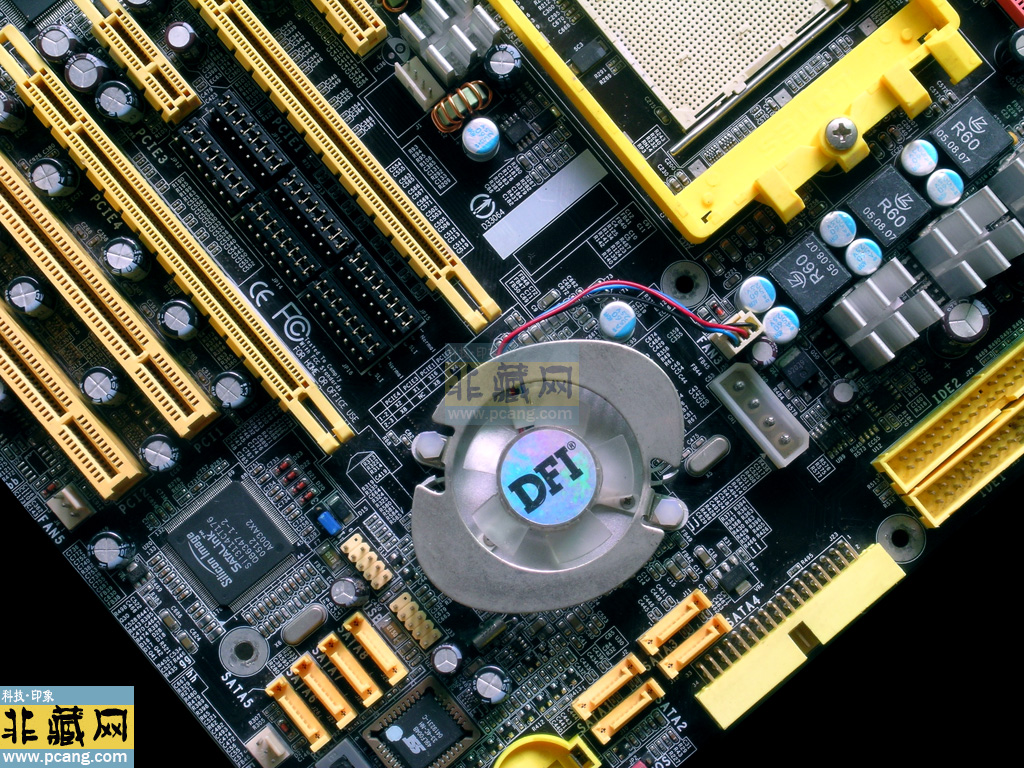

◦ 扩展：通过Silicon Image 3114芯片额外提供4×SATA II，总计8个接口。
• PCI-E：2×PCI-E x16插槽（支持SLI双路8X模式），1×PCI-E x4，2×PCI。
4. I/O接口
• 背板：PS/2键鼠、6×USB 2.0、双千兆网口（Vitesse+Marvell）、光纤音频、IEEE 1394。
• 内部：IDE、软驱、USB 2.0扩展针脚。
三、超频性能与历史地位
1. 超频标杆
• 世界纪录：
◦ SLI-DR Expert：2006年以外频500MHz（Athlon FX-57处理器，主频3.92GHz）打破Super π
1M世界纪录，液氮制冷下FX-57超频至4.1GHz。
◦ UT SLI-D：风冷环境下实现外频400MHz（Athlon 64
3800+，主频3.2GHz），内存同步至500MHz（时序3-4-4-8）。
• BIOS功能：
◦ CMOS Reloaded：支持超频参数保存与一键加载。
◦ 电压控制：内存电压4V（需跳线切换），CPU电压2.1V，芯片组电压1.8V。
2. 技术创新
• 模块化设计：独立卡拉扬音效模块（可更换）、双BIOS切换、DEBUG诊断灯。
• 内存兼容性：专为Winbond BH-5/UTT颗粒优化，支持4V电压，轻松超频至500MHz。
四、二手市场与使用建议
1. 购买注意事项
• 价格参考：
◦ UT SLI-D：二手价格约150~300元，需检查电容是否鼓包、PCI-E插槽是否氧化。
◦ SLI-DR Expert：约200~400元，优先选择带原装散热片和附件的版本。
• 硬件搭配：
◦ 散热器：推荐Thermalright Ultra-120或Zalman CNPS9500，避免原装散热器压不住超频温度。
◦ 内存：选择Winbond BH-5或UCCC颗粒的DDR400内存（如OCZ Platinum），时序设为3-4-4-8。
2. 兼容性与维护
• 驱动与BIOS：
◦ 官方资源：DFI官网已停止支持，驱动可通过DriverGenius或第三方论坛（如Overclock.net）下载。
◦ 推荐驱动：
◦ 芯片组：NVIDIA nForce 6.70。
◦ 声卡：Realtek ALC850 8声道驱动。
◦ 网卡：Vitesse/Marvell千兆驱动。
• BIOS更新：
◦ 最新版本：SLI-DR Expert的L245D320（支持45nm处理器），需通过DOS工具刷写。
◦ 风险提示：非官方BIOS可能导致兼容性问题，建议使用DFI原厂固件。
五、与竞品对比
1. DFI SLI-DR Expert vs 华硕A8N32-SLI Deluxe
特性 DFI SLI-DR Expert 华硕A8N32-SLI Deluxe
供电设计 4相全固态供电 8相模拟供电
超频潜力 外频500MHz+ 外频450MHz+
内存支持 DDR400（4V） DDR400（2.8V）
RAID功能 RAID 5 RAID 0/1/0+1
价格（二手） 200~400元 150~250元
2. DFI UT SLI-D vs 技嘉K8NXP-SLI
特性 DFI UT SLI-D 技嘉K8NXP-SLI
供电设计 3相固态供电 3相供电
SLI模式 双路8X 双路8X
BIOS功能 内存电压4V 内存电压2.8V
超频易用性 全中文BIOS 图形化BIOS
稳定性 极限超频优先 长期稳定优先
六、经典超频案例
1. SLI-DR Expert + Athlon FX-57
• 配置：FX-57（倍频10）、DDR400内存（3-4-4-8）、液氮制冷。
• 结果：外频392MHz，主频3.92GHz，Super π 1M成绩8.75秒。
2. UT SLI-D + Athlon 64 3800+
• 配置：3800+（倍频9）、DDR400内存（3-4-4-8）、风冷散热。
• 设置：外频355MHz，电压1.5V，主频3.195GHz，稳定运行3DMark 05。
总结
DFI LanParty NF4 SLI系列是AMD Socket
939平台的超频王者，其硬件设计和BIOS优化至今仍受硬件爱好者追捧。UT SLI-D适合追求极限超频的玩家，SLI-DR
Expert则兼顾扩展与性能，而NF4
Ultra-D是预算有限用户的高性价比选择。尽管已停产15年，它仍是怀旧超频、老平台升级或硬件收藏的理想选择。
|
