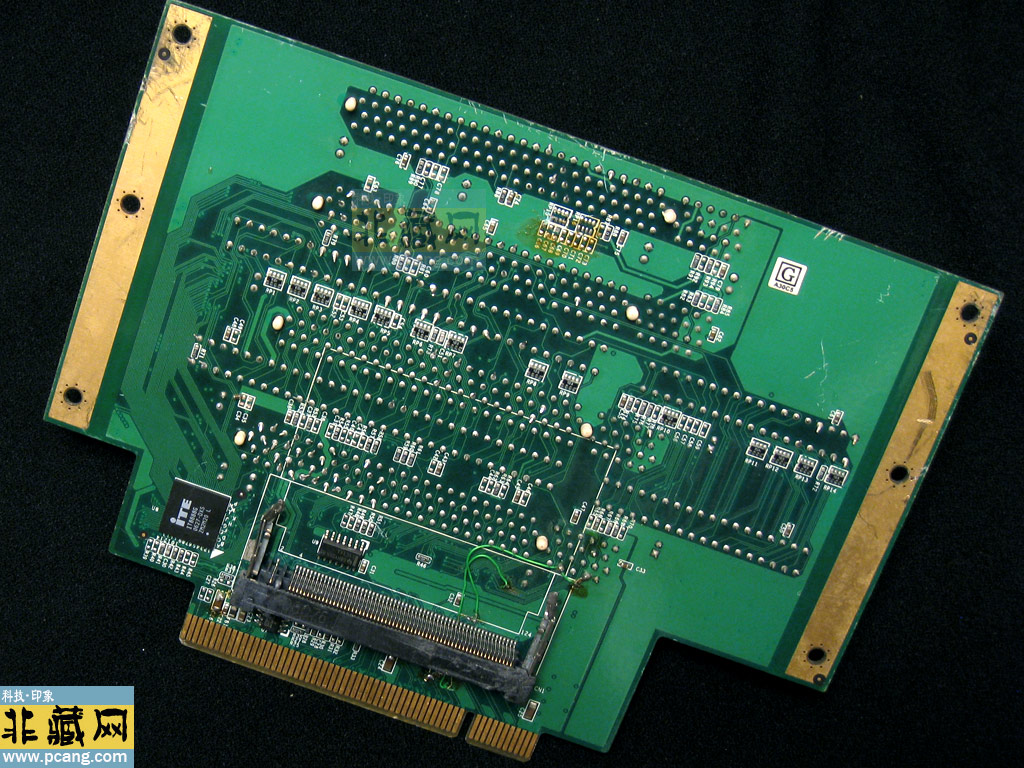

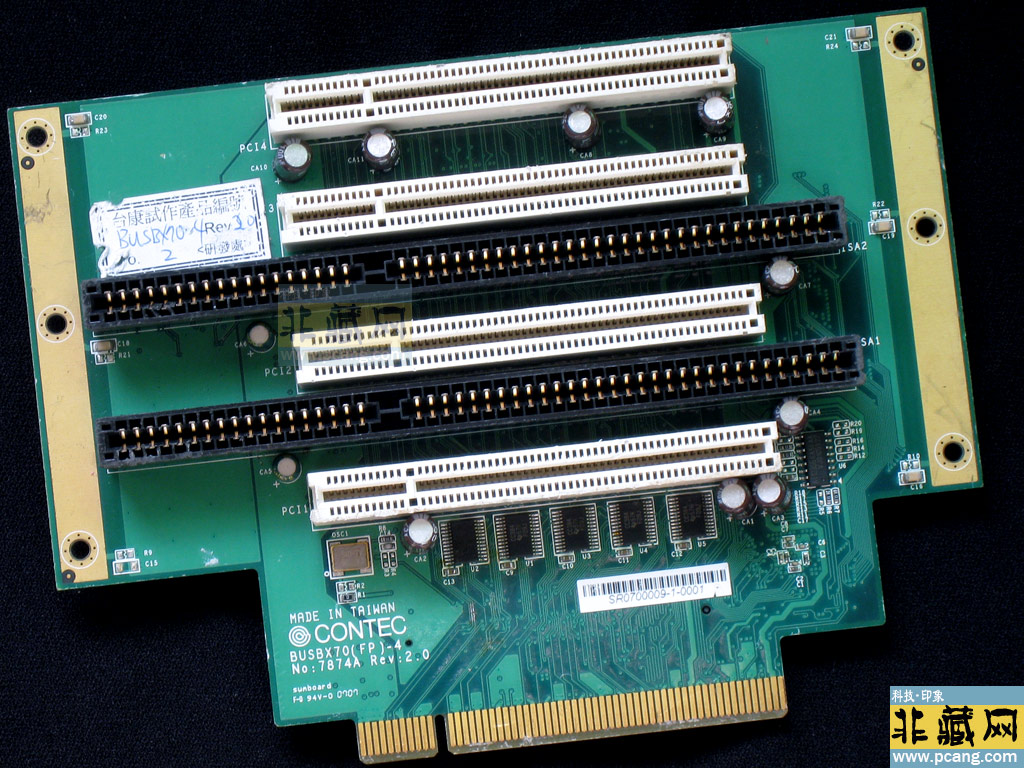

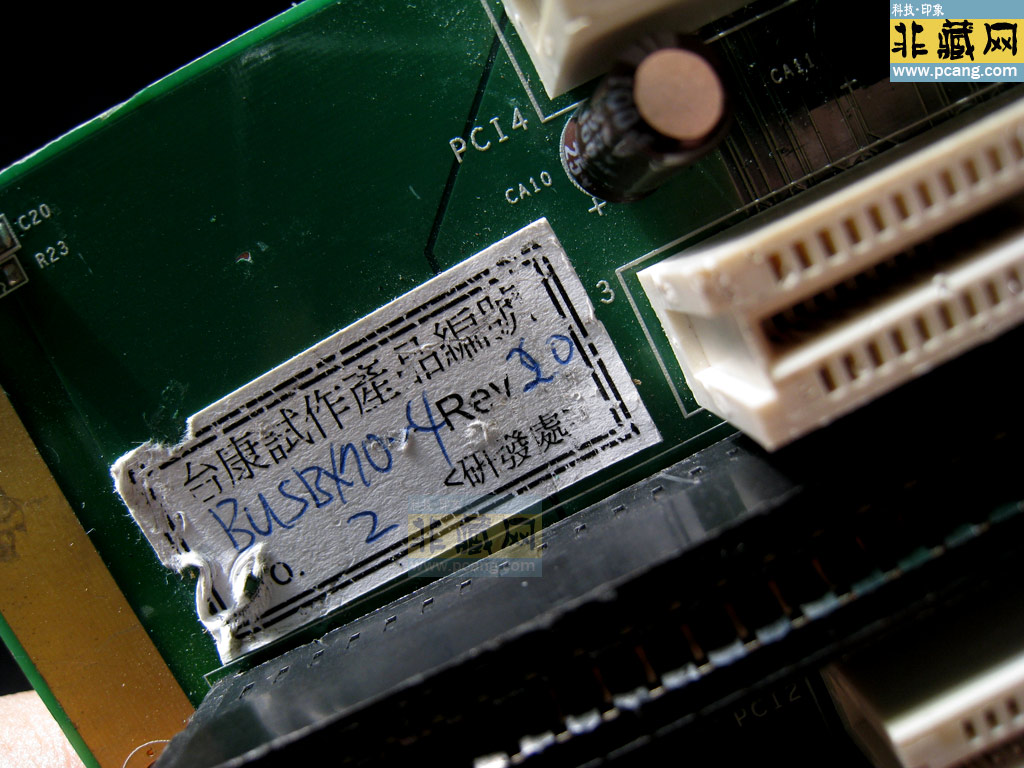

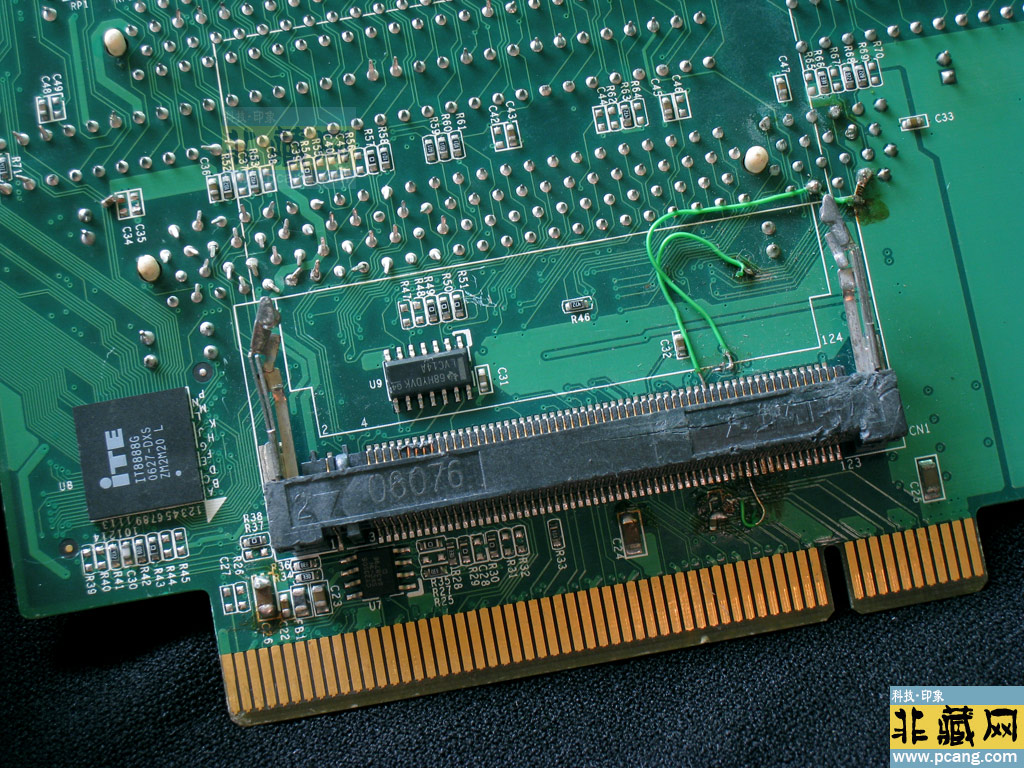

Contec（台康）BUSBX 70(FP)-4
一、技术逻辑与市场背景

1. ISA到PCI扩展的技术挑战

ISA总线（16位，最高8MB/s）与PCI总线（32/64位，最高133MB/s）在电气特性和协议上存在显著差异。扩展卡需解决以下核心问题：

• 信号电平转换：ISA为5V信号，PCI支持3.3V/5V混合信号，需通过电平转换芯片（如74LVC系列）实现兼容。

• 资源分配冲突：ISA设备需手动配置IRQ（如IRQ3-7、9-12、14-15），而PCI设备依赖系统自动分配，需通过跳线或EEPROM避免冲突。

• 协议桥接：需专用桥接芯片（如PLX PCI9052）实现PCI到ISA的协议转换，支持ISA总线的DMA传输和I/O映射。

2. 试制品的潜在特性推测

基于Contec在工业控制领域的技术积累，BUSBX 70(FP)-4可能具备以下特性：

• 多通道扩展：支持4个ISA插槽，可同时接入多个ISA设备（如数据采集卡、运动控制卡）。

• 兼容性设计：可能采用PLX桥接芯片，支持PCI 2.2标准，兼容Windows 2000/XP等旧系统。

• 工业级防护：宽温设计（-25°C~70°C）、抗振结构，适用于工厂环境。

3. 市场稀缺性分析

• 需求萎缩：ISA接口自2000年后逐渐被淘汰，现代主板已不再集成ISA插槽，仅工业控制等特定领域仍有需求。

• 替代方案普及：USB/PCI-E转串口方案（如绿联PCI-E转双串口卡）以即插即用、高性价比成为主流，导致双接口卡市场空间极小。

• 厂商策略：Contec近年产品线聚焦PCIe和边缘计算（如EPC-C5000A系列），可能已停止ISA相关产品的研发。

二、替代方案与技术实现

1. 方案一：PCI转ISA转接卡 + ISA设备

• 硬件组合：

◦ 转接卡：如StarTech PCI-100ISA（支持32位PCI转16位ISA），需主板提供物理ISA插槽。

◦ ISA设备：如研华PCL-741（2端口RS-232/电流环ISA卡），支持手动配置IRQ和I/O地址。

• 配置要点：

◦ BIOS设置：在主板BIOS中启用Legacy ISA支持，并手动分配IRQ（如IRQ10）给转接卡。

◦ 驱动安装：ISA卡驱动需通过DOS工具（如MOXA的io-irq.exe）配置后，再在Windows中安装。

2. 方案二：纯PCI多串口卡 + 软件兼容

• 推荐产品：

◦ 乐扩PCI-E转2串口卡：支持RS-232/485/422，兼容Windows/Linux，提供API开发包。

◦ 胜为PEC-2011：工业级PCI-E转RS232卡，支持热插拔和宽温环境。

• 兼容性优化：

◦ 虚拟串口软件：使用com0com等工具创建虚拟串口，模拟ISA设备的通信流程。

◦ 协议转换：通过Modbus RTU转TCP网关（如MOXA NPort 5110）实现串口设备与现代系统的网络互联。

3. 方案三：定制化开发（技术可行性）

• 核心组件：

◦ 桥接芯片：采用PLX PCI9052或TI PCI1000，实现PCI到ISA的协议转换。

◦ 电平转换：使用SN74LVC4245A实现5V到3.3V信号转换。

◦ 固件开发：通过EEPROM配置ISA设备的IRQ和I/O地址，支持PCI的即插即用枚举。

• 开发难点：

◦ 驱动适配：需为Windows/Linux编写定制驱动，处理PCI与ISA的中断映射。

◦ 信号完整性：ISA总线的长线传输易受干扰，需添加终端电阻和滤波电路。

三、操作建议与风险提示

1. 型号验证与信息获取

• 官方渠道：访问Contec官网（www.contec.com），通过“支持”或“联系我们”页面提交技术咨询，提供产品型号和应用场景。

• 技术文档：在Contec的“下载中心”搜索历史文档（如2006年发布的PCI转ISA适配器资料），可能包含类似产品的技术参考。

• 二手市场：在工业设备交易平台（如阿里巴巴、eBay）搜索“Contec ISA PCI卡”，可能找到库存或拆机产品，但需注意兼容性风险。

2. 兼容性测试与风险规避

• 硬件测试：使用PCI转ISA转接卡 + ISA设备方案时，建议在虚拟机（如VMware Workstation）中测试驱动兼容性，避免物理机配置冲突。

• 系统兼容性：若需在Windows 10/11中使用ISA设备，需启用“旧版组件”中的Legacy USB Support，并禁用驱动签名强制验证。

• 替代方案验证：优先采用PCI-E转串口卡方案，通过虚拟串口或协议转换实现功能替代，减少对ISA接口的依赖。

3. 工业级应用建议

• 可靠性设计：若需长期运行，选择带光电隔离的PCI-E转串口卡（如乐扩MM-PIO4422-4S），并在设备端添加浪涌保护电路。

• 多设备协同：对于多ISA设备场景，可采用工业电脑（如研华UNO系列）搭配PCI转ISA转接卡，通过实时操作系统（如QNX）实现多任务调度。

• 技术支持：联系Contec授权经销商（如皕赫国际）获取定制化方案，或通过其开发者社区（如Contec技术支持中心）下载驱动及固件更新。

四、总结

    Contec BUSBX 70(FP)-4 ISA TO PCI扩展卡试制品可能是一款针对特定工业场景的定制化产品，目前公开信息有限。
