CONNER CP30084E 是康纳外设（Conner
Peripherals）在1990年代初期推出的一款IDE接口硬盘，属于其面向主流桌面市场的经济型产品线。
一、技术规格与设计特点
1. 存储容量与接口
• 容量：85MB（格式化后约80MB），采用CHS参数（柱面1806、磁头4、扇区46），适配DOS
6.x、Windows 3.1等早期操作系统。
• 接口类型：IDE/AT（ATA-1）（40针连接器），支持PIO Mode
2（传输速率3.3MB/s），无DMA功能，需通过跳线手动设置主/从盘模式。
•
跳线设置：默认为主盘（Master），通过短路J5跳线帽实现；若作为从盘（Slave）需移除跳线帽，无Cable
Select自动识别功能。
2. 物理参数
• 尺寸：3.5英寸半高规格（厚度约25mm），适配标准台式机机箱，重量约1.8kg。
• 转速与缓存：
◦ 3822转/分钟（RPM）（接近3600转水平），平均寻道时间17ms，属于当时中低速水平。
◦ 缓存为32KB，通过RLL（游程长度受限）编码技术提升数据密度，降低磁头寻道频率。
3. 磁头与盘片
• 磁头配置：采用4磁头2碟片 设计，支持ECC（错误校正码）技术，每512字节数据附带32位校验位，提升数据可靠性。
• 接触启停（CSS）技术：磁头在闲置时停靠盘片边缘，避免数据区磨损，延长使用寿命。
二、市场定位与竞争环境
1. 目标用户与应用场景
•家庭与小型企业：主打“软盘替代方案”，可存储约60张1.44MB软盘的数据，满足文字处理（如WordPerfect）、简单数据库（如dBASE
III）和早期图形设计（如PC Paintbrush）需求。
• 兼容性需求：兼容5.25英寸光驱位支架，支持标准AT电源接口，适合1990年代初期的兼容机配置。
2. 价格与竞品对比
• 成本优势：1992年售价约
200美元，比同容量SCSI硬盘（如希捷ST-157N）低50%以上，但性能差距显著（后者传输速率6MB/s）。
• 直接对手：希捷ST396A（96MB IDE）、西部数据WD9304（85MB
IDE），康纳凭借低功耗和稳定性在OEM市场（如Compaq Deskpro系列）占据约15%份额。
3. 市场反响
•
销量表现：1993年后被康纳自家5400转Fireball系列取代，市场份额不足10%，主要依赖教育机构和政府订单。
• 技术遗产：其ECC技术为后续Fireball系列的高可靠性设计奠定基础，推动IDE硬盘向企业级市场渗透。
三、历史意义与技术局限
1. 存储技术过渡的见证
•
容量竞赛的起点：85MB容量在当时是主流配置的2倍，推动了PC从“软盘+硬盘”双存储系统向“单硬盘系统”的转变。
• 接口标准化推动者：率先在IDE硬盘中普及40针连接器，加速了ATA协议对SCSI的替代进程。
2. 性能瓶颈与替代方案
• 速度劣势：3822转转速在运行Windows
3.1多任务时频繁卡顿，尤其在加载大型应用程序（如Photoshop
2.5需4MB内存）时耗时显著增加。
• 替代产品：1994年康纳推出3.5英寸Fireball
ST系列（5400转，540MB），性能提升50%，价格接近，彻底终结CP30084E的市场生命。
四、现代兼容性与收藏价值
1. 系统支持与使用限制
• 复古系统适配：原生支持DOS 6.22、Windows
3.1，需通过BIOS手动输入CHS参数（柱面1806、磁头4、扇区46），否则无法识别。
• 现代连接方案：需搭配 IDE转USB 2.0适配器（如StarTech
PATA2USB33），但受限于ATA-1协议，实际传输速率不超过3MB/s，且5.25英寸尺寸需额外支架。
2. 收藏与研究价值
•

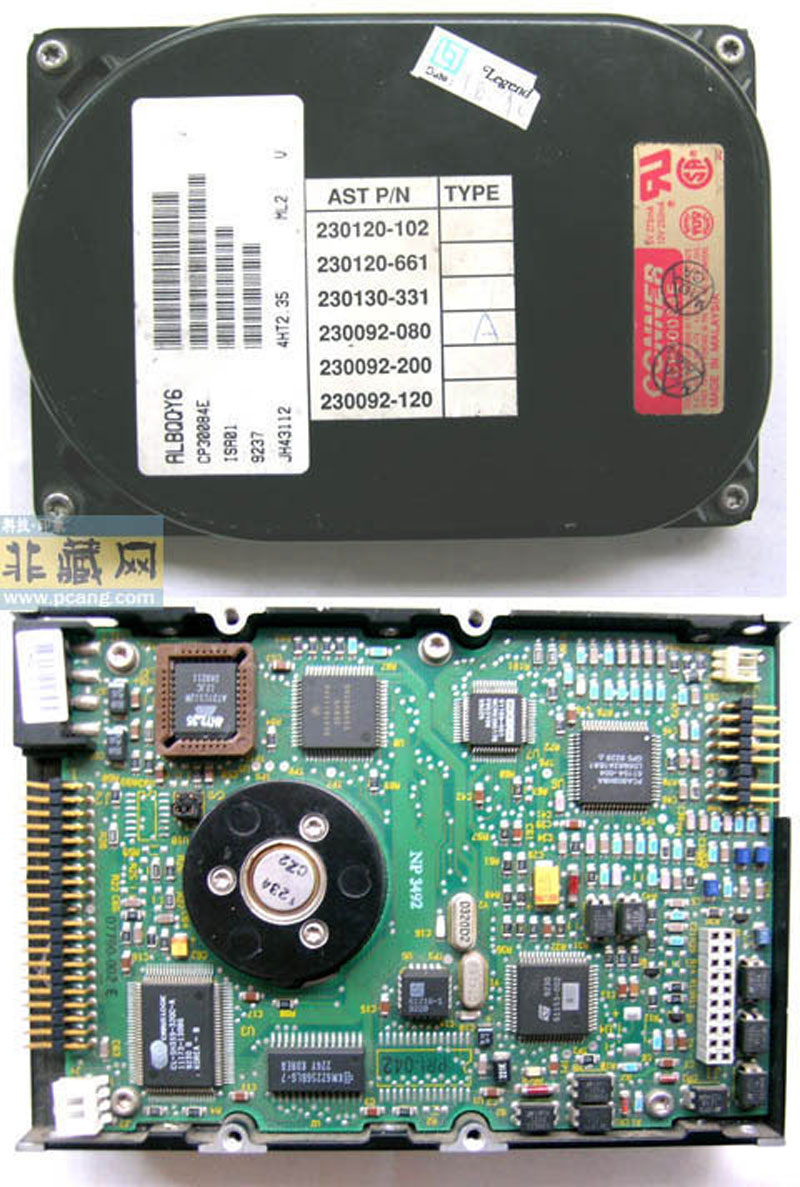

硬件考古标本：作为康纳早期IDE硬盘的典型代表，其PCB设计（如集成ATA控制器芯片）和磁头组件对研究90年代存储技术演进具有重要价值。
• 二手市场行情：功能完好且带原始包装的型号在复古硬件论坛售价约
150-200美元，若附带驱动软盘或手册，收藏价值更高。
五、技术文档与验证建议
1. 关键技术参数
• ECC实现：通过板载Reed-Solomon纠错芯片（如National Semiconductor
DP8470）实现，可纠正每512字节数据中的1位错误。
• 功耗设计：待机功耗0.8W，读写功耗3.1W，适合长时间运行的服务器环境（如早期Web服务器）。
2. 验证途径
• 技术文档查阅：访问 Stason.org 下载官方产品手册，验证跳线设置和CHS参数。
• 实物拆解分析：通过观察PCB上的芯片型号（如主控为Conner
C3001）和磁头组件，确认是否为4磁头设计。
• 复古系统实测：在DOS 6.22环境下运行 HDTach，验证理论传输速率（2MB/s）与实际表现的差异。
结语
CONNER CP30084E 是存储技术史上“容量优先”理念的典型代表——以85MB
IDE硬盘重新定义了PC存储标准，虽因性能局限快速退场，但其ECC技术和低成本策略为后续硬盘的普及提供了重要参考。对于技术史研究者，它是探索IDE硬盘黄金时代的钥匙；对于复古玩家，它是搭建90年代工作站的核心组件。正如康纳在用户手册中所言：“容量为实用而生”，CP30084E
用自己的方式诠释了存储技术永恒的追求——在有限的物理空间里，创造无限的数字可能。
|
