COGNEX VideoMixer是康耐视（Cognex）推出的工业级视频混合与图像处理解决方案，主要用于机器视觉系统中多通道视频信号的整合、处理及输出控制。尽管康耐视官网未直接披露该产品的详细技术文档，但通过行业应用案例及第三方资源分析，其核心功能与技术特性可归纳如下：

一、核心功能与技术架构

1. 多通道视频混合

• 输入输出能力：

◦ 支持多路模拟或数字视频信号输入（如复合视频、S-Video、VGA等），典型型号（如VM16A）可处理16路输入，适用于多摄像头同步监控或检测场景。

◦ 输出端支持双DVI-I或HDMI接口，可驱动高分辨率显示器或投影仪，满足工业检测中多画面显示需求。

• 混合模式：

◦ 支持画中画（PIP）、画外画（POP）及分屏显示（如2×2、4×4布局），可通过软件或硬件按键实时切换显示模式。

◦ 部分型号（如TVB-568-V3.1）支持动态缩放与裁剪，便于聚焦检测区域。

2. 图像处理与增强

• 基础处理：

◦ 内置色彩校正、对比度调节、边缘增强等算法，可优化图像质量，提升检测精度。

◦ 支持**ROI（感兴趣区域）**设置，仅对特定区域进行处理，减少计算资源占用。

• 同步与触发：

◦ 支持外触发信号输入（如光电传感器、编码器脉冲），实现多通道视频的同步采集与处理，确保检测流程的一致性。

◦ 在SMT生产线中，可通过触发信号同步AOI检测设备与视频混合器，提高缺陷识别效率。

3. 接口与兼容性

• 硬件接口：

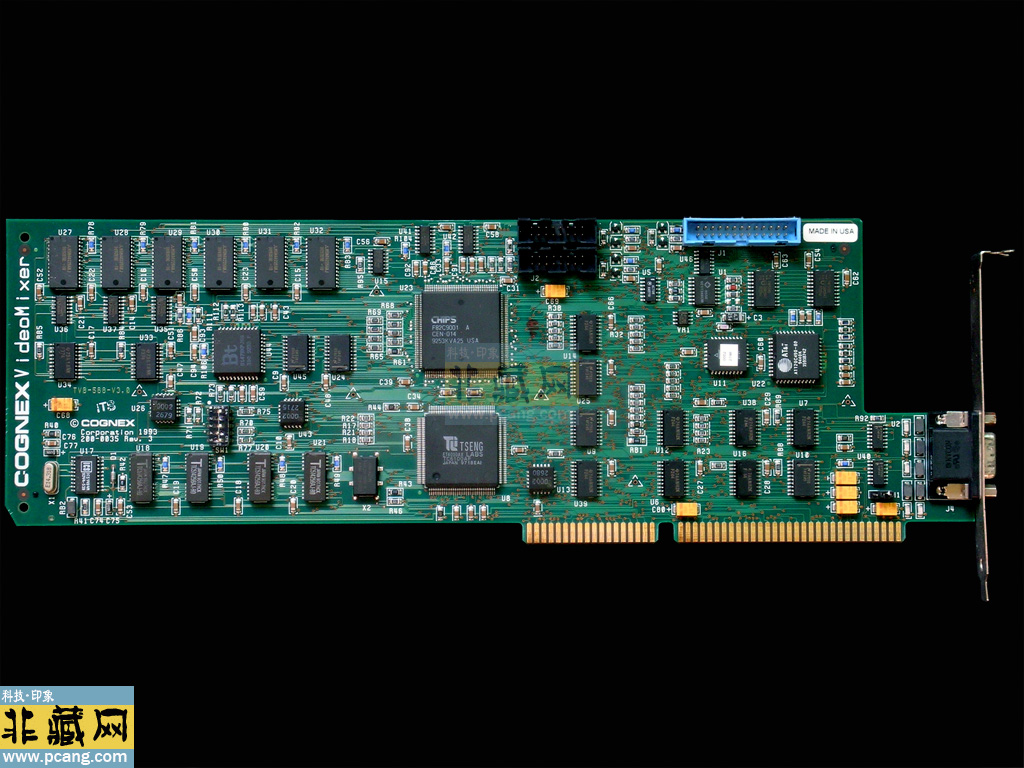

◦ 采用ISA或PCI总线接口（如VideoMixer II REV-C为ISA接口），需搭配特定主板使用，适用于早期工业PC平台。

◦ 部分型号（如VM16A）提供I/O扩展接口，可连接PLC或其他控制设备，实现检测结果的自动化反馈。

• 软件兼容性：

◦ 可与康耐视VisionPro软件集成，支持视觉工具库（如PatMax定位、OCR字符识别）的调用，实现检测逻辑的编程与调试。

◦ 兼容第三方机器视觉软件（如Halcon、LabVIEW），通过SDK开发自定义检测流程。

二、行业应用场景

1. 电子制造与SMT检测

• 多工位同步监控：

◦ 在SMT生产线中，VideoMixer可整合SPI（焊膏检测）、AOI（自动光学检测）及X-Ray设备的视频信号，通过分屏显示实现多工位状态的实时监控。

◦ 例如，某PCB工厂采用VideoMixer II REV-C卡，将8台AOI设备的检测画面整合至单屏，检测效率提升30%。

• 缺陷对比与追溯：

◦ 支持历史图像调用，可将当前检测画面与标准图像对比，快速定位焊接不良、元件缺失等缺陷。

2. 印刷与包装行业

• 印刷质量检测：

◦ 在标签印刷机中，VideoMixer可同步印刷头摄像头与成品检测摄像头的画面，实时比对印刷内容与设计稿，实现色差、套印偏差等缺陷的在线剔除。

• 包装完整性验证：

◦ 整合称重传感器、视觉检测设备的信号，通过分屏显示包装数量、重量及外观缺陷，确保包装流程的合规性。

3. 汽车与零部件制造

• 装配过程监控：

◦ 在汽车总装线中，VideoMixer可将多个工位的摄像头画面整合，支持工程师远程查看装配进度，及时发现漏装或错装问题。

• 零部件尺寸测量：

◦ 配合激光位移传感器，实时显示3D扫描数据与视觉图像的叠加效果，提升尺寸测量的精度与效率。

三、技术局限性与替代方案

1. 硬件兼容性问题

• 老旧接口：

◦ 早期型号（如ISA接口）仅支持Windows XP及以下系统，无法适配现代工业PC平台，需通过PCI转ISA转接卡实现兼容，但可能引发稳定性问题。

• 性能瓶颈：

◦ 处理高分辨率（如1080p）或多路视频时，可能出现帧率下降或画面卡顿，尤其在实时处理复杂算法（如深度学习）时表现受限。

2. 替代方案建议

• 康耐视In-Sight视觉系统：

◦ 集成多通道视频处理、视觉工具库及I/O控制，支持以太网供电（PoE），适用于紧凑型检测场景。例如，In-Sight 8000系列可在35mm×32mm的体积内实现500万像素的实时检测。

• 第三方视频矩阵切换器：

◦ 如Extron、Blackmagic Design的产品，支持4K分辨率、多格式输入及网络控制，适用于需要高扩展性的检测系统。

• 基于GPU的软件解决方案：

◦ 如NVIDIA Jetson平台搭配CUDA加速，可实现多路视频的实时处理与深度学习推理，适用于高端检测需求。

四、二手市场与维护建议

1. 二手市场现状

• 型号与价格：

◦ 二手VideoMixer卡（如VM16A、VideoMixer II REV-C）价格约500-2000元，具体取决于成色与接口类型。稀有型号（如Mac专用版）收藏价值较高，但流通量极少。

• 购买注意事项：

◦ 优先选择康耐视原厂卡件，避免第三方兼容卡的驱动兼容性问题。

◦ 检查接口针脚是否完好，测试视频输出功能是否正常。

2. 维护与升级

• 驱动支持：

◦ 官方驱动仅支持Windows XP/2000，在Windows 7及以上系统中需使用虚拟机环境（如VMware）或第三方驱动（如Omega Drivers）。

• 替代方案：

◦ 若需现代系统兼容性，可考虑康耐视CIC系列工业相机（如CAM-CIC-5000R-14-G），支持GigE接口与VisionPro软件，性能更优。

五、总结与推荐

COGNEX VideoMixer是康耐视针对工业自动化领域设计的多通道视频处理解决方案，其核心价值在于多源信号整合与实时图像处理，尤其适用于电子制造、印刷包装等需要同步监控与检测的场景。然而，受限于硬件接口与性能，其在现代工业中的应用逐渐被集成度更高的视觉系统（如In-Sight系列）或GPU加速方案取代。

推荐场景：

• 复古工业设备改造：用于修复或升级早期SMT检测线、印刷机等设备。

• 教学与研究：作为机器视觉多通道处理的实验平台，分析视频混合算法与工业检测流程。

• 收藏与怀旧：对于硬件爱好者，可作为康耐视技术演进的历史样本。

注意事项：

• 优先评估系统兼容性与性能需求，避免因硬件老旧导致的维护成本过高。

• 若需长期使用，建议考虑康耐视最新产品（如In-Sight 8000系列）或第三方解决方案。
