ATI

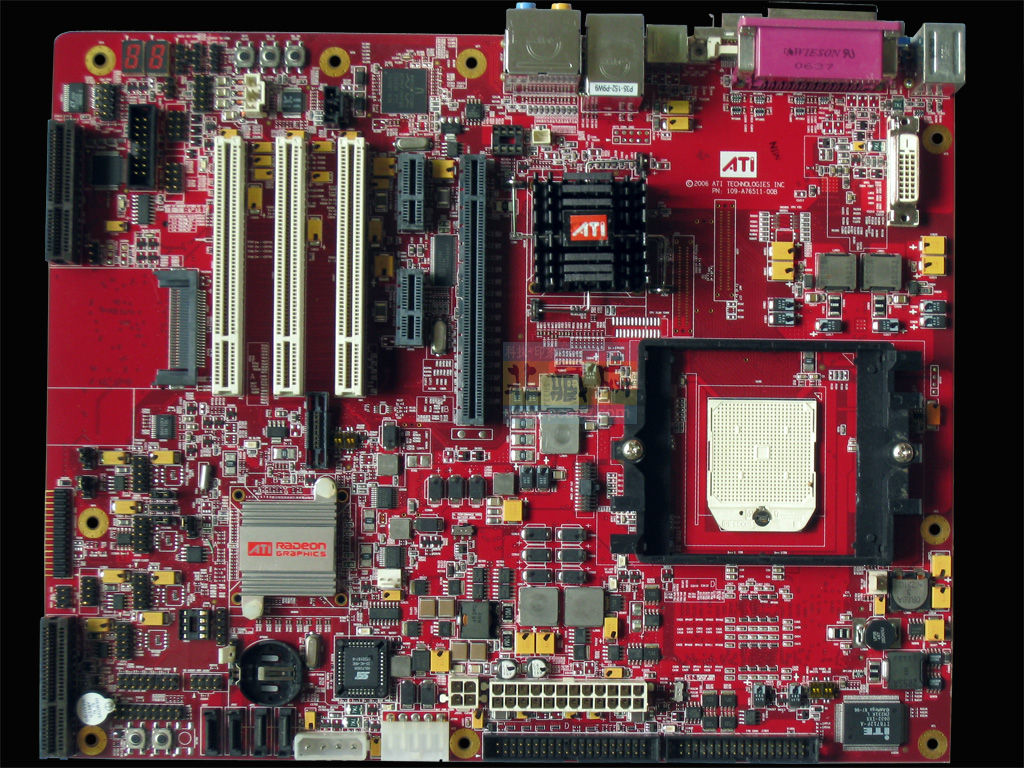

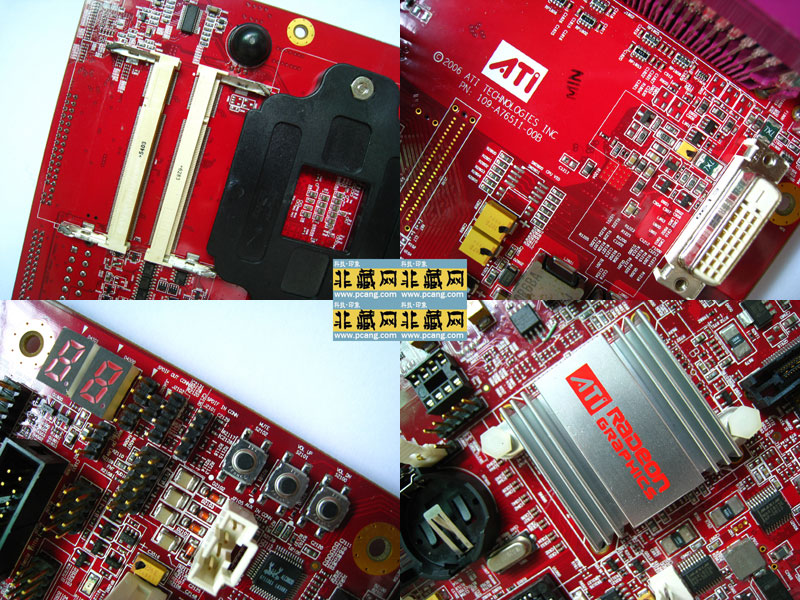

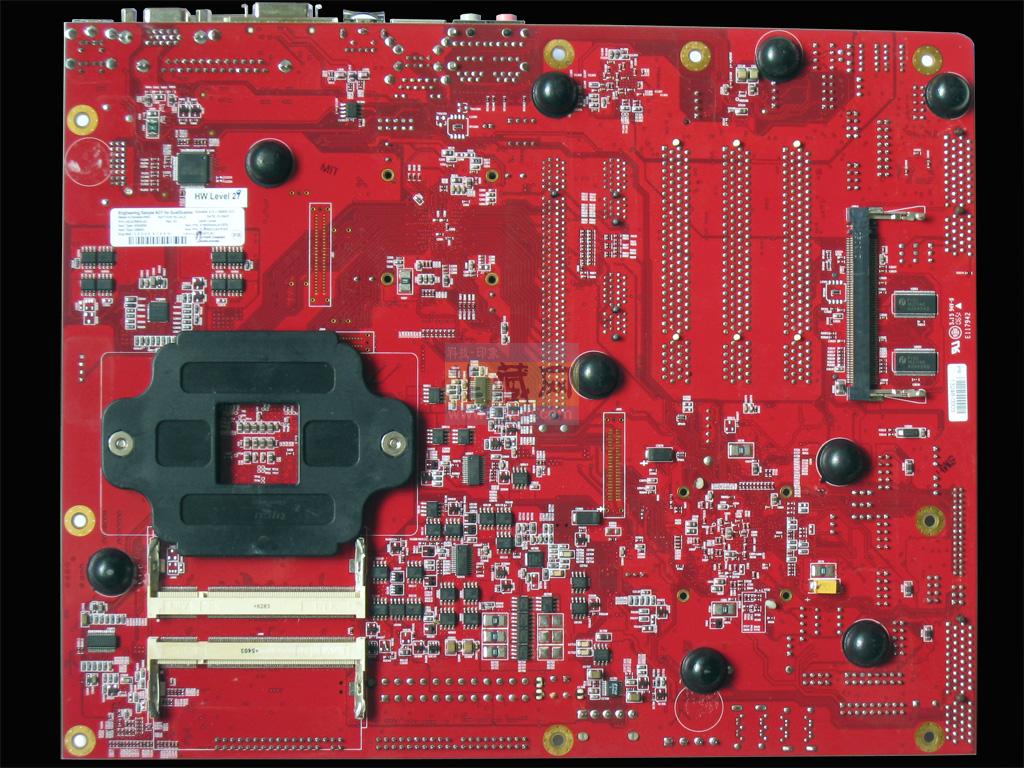

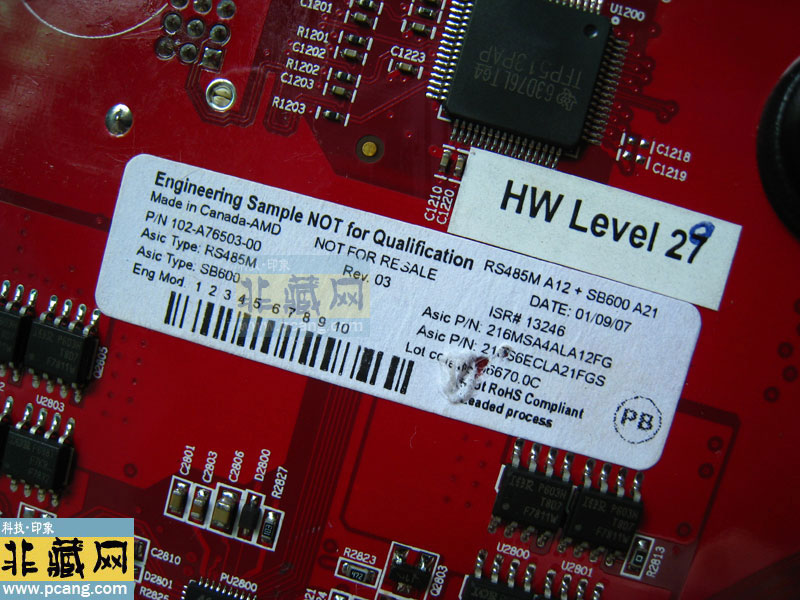

RS485M主板：本主板为原厂工程样品（Engineering Sample,ES）主板.
ATI RS485M主板是2006年前后推出的一款基于ATI RS485芯片组的Socket
AM2平台整合主板，主打性价比与入门级图形性能。
一、硬件架构与技术规格
1. 芯片组与集成显卡
• 北桥：ATI RS485（代号“Radeon Xpress 1100”），采用110nm工艺，集成Radeon
X300级别图形核心，支持DirectX 9.0b和OpenGL
2.0，核心频率300MHz（部分厂商可超频至475MHz）。
• 南桥：ATI SB460，提供4个SATA II接口（1.5Gbps，支持NCQ和RAID
0/1）、1个PATA接口、10个USB 2.0接口（板载8个）。
2. 处理器与内存支持
• CPU插槽：Socket AM2，兼容AMD Athlon 64 X2/FX/单核心处理器及Sempron，最高支持1000MHz
HT总线（如Athlon 64 X2 6000+）。
• 内存：2条DDR2 DIMM插槽，支持双通道DDR2
800/667/533，最大容量4GB（受限于芯片组）。
3. 扩展能力
• 显卡插槽：1×PCI-E x16（Gen 1.0），支持独立显卡升级（如Radeon HD
2600或GeForce 7600）。
• 其他插槽：1×PCI-E x1、2×PCI，满足声卡、网卡等扩展需求。
• I/O接口：VGA（集成显卡输出）、PS/2键鼠、4×USB 2.0、COM/LPT接口、6声道音频（ALC655芯片）。
二、市场定位与历史背景
• 发布时间：2006年5月，与AMD Socket AM2处理器同步上市。
• 竞品对比：
◦ NVIDIA C51G：支持DirectX
9.0c，但3D性能较弱（3DMark03得分低16%）。
◦ VIA K8M890：集成S3显卡，性能更弱，市场份额较低。
• 价格与定位：上市价约630元，主打家庭用户、学生及办公场景，适合预算有限的入门级需求。
三、性能表现与使用场景
1. 图形性能
•
集成显卡：共享系统内存（最大256MB），可流畅播放720p视频（如DivX、MPEG-2），但3D游戏性能有限（如《魔兽世界》低画质约15-20
FPS）。
• 独立显卡支持：PCI-E x16接口可外接中端显卡（如Radeon HD 3650），提升游戏体验。
2. 系统兼容性
• 操作系统：原生支持Windows XP/Vista，部分驱动可兼容Windows 7（需手动安装）。
• 驱动资源：官方提供Windows
XP/Vista驱动（含显卡、声卡、网卡），Linux社区支持有限。
3. 超频潜力
•
CPU超频：通过BIOS调整外频（如从200MHz提升至250MHz），需搭配散热良好的CPU散热器。
• 显卡超频：核心频率可从300MHz提升至400MHz，显存带宽依赖系统内存（DDR2 800）。
四、现存资源与二手市场
1. 二手渠道
• 价格：二手主板约30-50美元（如Walmart、eBay），成色较好的型号含挡板和附件。
• 注意事项：
◦ 检查电容是否鼓包（常见于老主板）。
◦ 确认BIOS版本是否支持最新AM2处理器（如Athlon 64 X2 6000+）。
2. 社区与技术支持
• 论坛资源：Vintage Computer Forum、Digit-Life有玩家分享超频经验和驱动适配方案。
• 驱动替代：若官方驱动缺失，可尝试使用ATI Catalyst
7.10或第三方修改版驱动（如Omega Drivers）。
五、总结与建议
1. 适用场景
• 复古计算：搭建Windows XP/Vista怀旧系统，运行《红色警戒2》《CS
1.6》等经典游戏。
• 轻量级办公：日常文档处理、网页浏览、视频播放。
• 硬件收藏：作为AMD AM2平台整合主板的代表型号，具有历史意义。
2. 升级建议
• 内存：搭配2×2GB DDR2 800（双通道），提升系统流畅度。
• 存储：更换SATA接口的SSD（需注意兼容性），加速系统启动。
• 显卡：加装二手PCI-E显卡（如Radeon HD 4650），增强图形性能。
3. 替代方案
• 仿真器：使用PCem模拟RS485M主板环境，体验经典系统。
• 现代平台：若需更高性能，可选择二手AM3+主板（如技嘉970A-DS3P）搭配FX-8300处理器。
ATI RS485M主板是AMD
AM2时代整合平台的典型代表，虽已停产多年，但其稳定的性能和低廉的价格仍使其在复古计算和预算有限的场景中具备实用价值。 |
