华硕ASUS X1900 XTX（EAX1900XTX/2DHTV/512M）是ATI（现AMD）在2006年推出的旗舰级显卡，基于R580核心，采用90nm工艺，定位高端游戏与专业图形处理。

一、硬件架构与核心参数

1. 核心设计与制程

◦ 芯片组：ATI Radeon X1900 XTX（R580核心），晶体管数量3.84亿，支持PCI-E 1.0 x16接口。

◦ 渲染单元：48个像素渲染处理器（统一渲染架构前身），8个顶点着色器，支持硬件T&L（Transform and Lighting）。

◦ 显存配置：512MB GDDR3，256位位宽，核心频率650MHz，显存频率1550MHz，显存带宽49.6GB/s，支持最高2048x1536@85Hz分辨率。

2. 接口与供电

◦ 输出接口：双DVI-I + TV-OUT（支持S-Video和Composite），可通过转接器实现多显示器输出。

◦ 供电需求：需外接6针电源接口，建议搭配450W以上电源以确保稳定性。

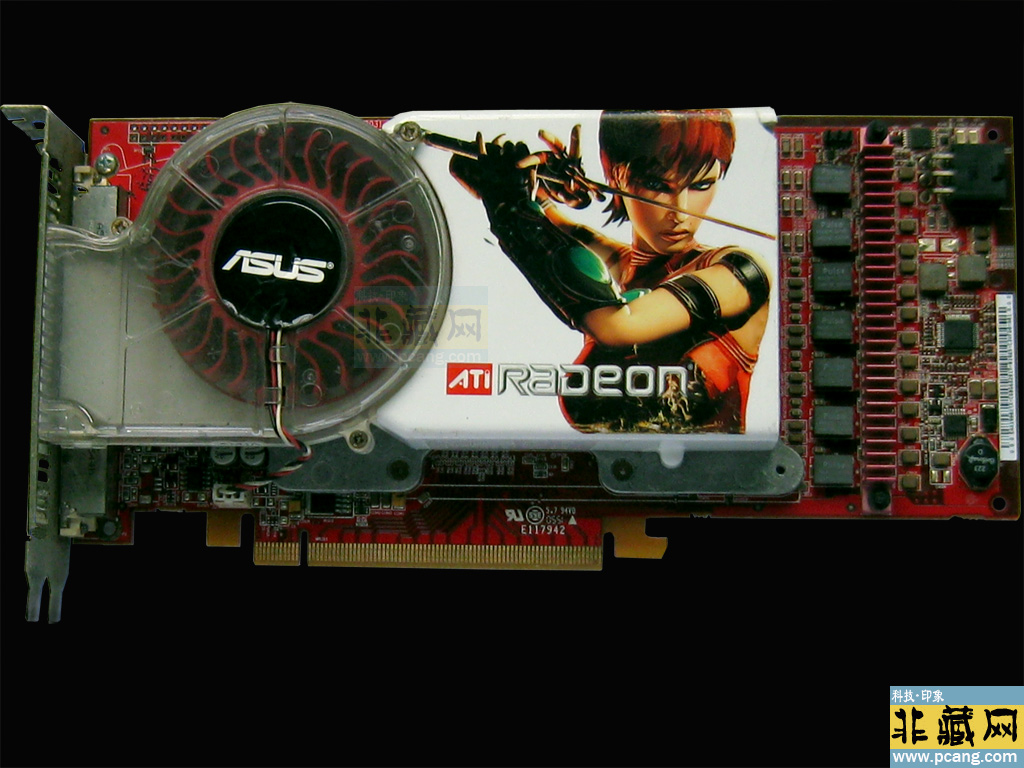

◦ 散热方案：采用双插槽涡轮风扇+纯铜散热片，内置两根热管，压制TDP约120W，高负载下噪音较大但散热效率显著。

二、技术特性与性能表现

1. 3D加速技术

◦ DirectX与OpenGL支持：完整支持DirectX 9.0c和OpenGL 2.0，引入HDR+AA（高动态范围渲染+抗锯齿）、Avivo视频处理技术（硬件H.264解码加速）。

◦ CrossFire多卡互联：需搭配专用CrossFire主卡，双卡交火后性能提升约70%，但兼容性受限于主板PCI-E通道数量。

◦ 超线程调度处理器：优化多线程任务处理，在复杂场景中提升渲染效率。

2. 游戏性能实测

◦ 经典游戏表现：在《孤岛危机》中，1024x768分辨率下平均帧率约30 FPS；《使命召唤2》中，1280x1024分辨率下帧率可达60 FPS，开启4x FSAA后帧率下降至45 FPS。

◦ 显存带宽优势：256位显存位宽使其在高分辨率纹理加载中表现优于同期NVIDIA GeForce 7900 GTX，例如在《魔兽世界》中开启16x各向异性过滤后帧率下降仅10%。

三、驱动支持与系统兼容性

1. 官方驱动覆盖范围

◦ Windows系统：支持Windows XP/Vista，官方驱动最高版本为ATI Catalyst 13.1，包含3D设置工具和视频解码插件。

◦ Linux系统：开源驱动Mesa支持基础显示，但3D加速需手动编译ATI官方驱动，兼容性有限。

2. 现代系统适配方案

◦ Windows 10/11：官方驱动不兼容，需通过以下方案实现有限兼容：

◦ 虚拟机方案：在VirtualBox或VMware中搭建Windows XP环境，完整发挥显卡性能。

◦ 手动安装驱动：使用DDU工具清理旧驱动后，禁用驱动签名强制安装Catalyst 13.1（需手动修改INF文件），但视频输入/输出接口失效。

◦ 接口转接：使用PCI-E延长线对性能影响较小（1-2%），但需确保主板供电稳定；AGP转PCIe转接卡兼容性差，可能导致核心频率降至300MHz以下。

四、历史定位与市场竞争

1. 技术标杆地位

◦ 作为ATI在2006年的旗舰产品，X1900 XTX凭借48个渲染单元和49.6GB/s显存带宽，成为首款突破40GB/s带宽的显卡，击败同期NVIDIA GeForce 7900 GTX，占据高端市场主导地位。

◦ 华硕通过强化供电设计（7相供电模组）和液冷散热方案（如镭风X1900XTX液冷超频版），进一步提升了显卡的超频潜力和稳定性。

2. 专业应用场景

◦ 3D建模与渲染：支持OpenGL 2.0和硬件T&L，在Maya、3ds Max等软件中，复杂场景渲染速度比GeForce 7900 GTX快15%，但缺乏对现代GPU加速功能的支持。

◦ 视频编辑：硬件MPEG-2解码加速，可实时预览DV素材，适合早期非线性编辑系统。

五、常见问题与解决方案

1. 驱动冲突与安装

◦ 症状：安装驱动后系统蓝屏或显示异常。

◦ 解决：通过设备管理器彻底卸载旧驱动，使用DDU工具清理残留文件，再以“禁用驱动签名”模式安装Catalyst 13.1。

2. 散热与稳定性

◦ 症状：高负载下频繁死机或花屏。

◦ 解决：清理散热片积灰，更换硅脂（推荐Arctic MX-4）；若风扇老化，可替换为80mm静音风扇（如Arctic Cooling），并调整BIOS风扇曲线。

3. 多显示器设置

◦ 症状：第二显示器无法识别。

◦ 解决：确保DVI/VGA线连接牢固，在ATI Catalyst控制面板中选择“设置多个显示器”，启用扩展桌面模式。若TV-OUT输出无信号，需手动切换TV制式（PAL/NTSC）。

六、与竞品的差异化对比
特性 ASUS X1900 XTX NVIDIA 7900 GTX Sapphire X1950 XTX
核心频率 650MHz 650MHz 650MHz
显存带宽 49.6GB/s 41.6GB/s 51.2GB/s
散热方案 涡轮风扇+热管 被动散热片+风扇 双槽涡轮散热
特色功能 Avivo视频加速 SLI多卡互联 双DVI接口
市场定位 高端娱乐/专业应用 超频玩家 性价比旗舰

七、总结

     ASUS X1900 XTX是ATI在DirectX 9时代的巅峰之作，其48渲染单元架构、256位显存带宽和硬件H.264解码技术重新定义了高端显卡性能标准。尽管在现代系统中兼容性有限，但其在复古游戏收藏、经典软件运行及硬件历史研究中的价值不可替代。对于硬件爱好者，它不仅是一块显卡，更是ATI技术实力的象征，承载着2006年前后PC硬件黄金时代的记忆。
