ASUS V9570/TD/256M（Geforce FX5700）是华硕在2003年推出的AGP接口主流级显卡，基于NVIDIA NV36核心，定位中端3D加速与多媒体娱乐。

一、硬件架构与核心参数

1. 芯片组与制程

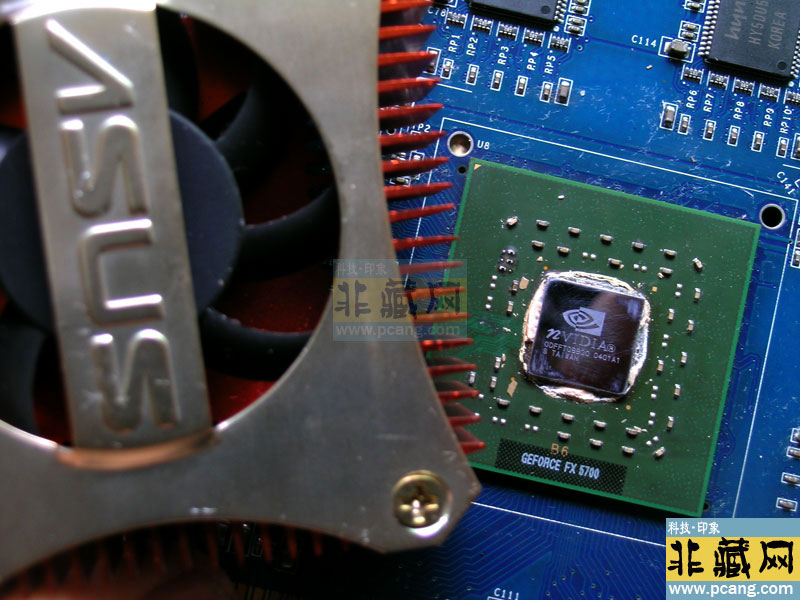

◦ 核心型号：NVIDIA GeForce FX 5700（NV36核心），采用0.13μm工艺，晶体管数量1.1亿，支持AGP 8X接口。

◦ 图形处理：集成4条像素渲染管线和3个顶点着色器，支持硬件T&L（Transform and Lighting），引入CineFX 2.0引擎，优化动态光影效果。

◦ 显存配置：256MB DDR SDRAM，128位位宽，核心频率425MHz，显存频率500MHz（等效1000MHz），显存带宽8.8GB/s（部分型号可能为9.6GB/s），支持最高2048x1536@85Hz分辨率。

2. 接口与散热

◦ 输出接口：DVI-I + VGA + TV-OUT，支持双显示器输出及TV信号输出，可通过DVI转HDMI线连接现代显示器。

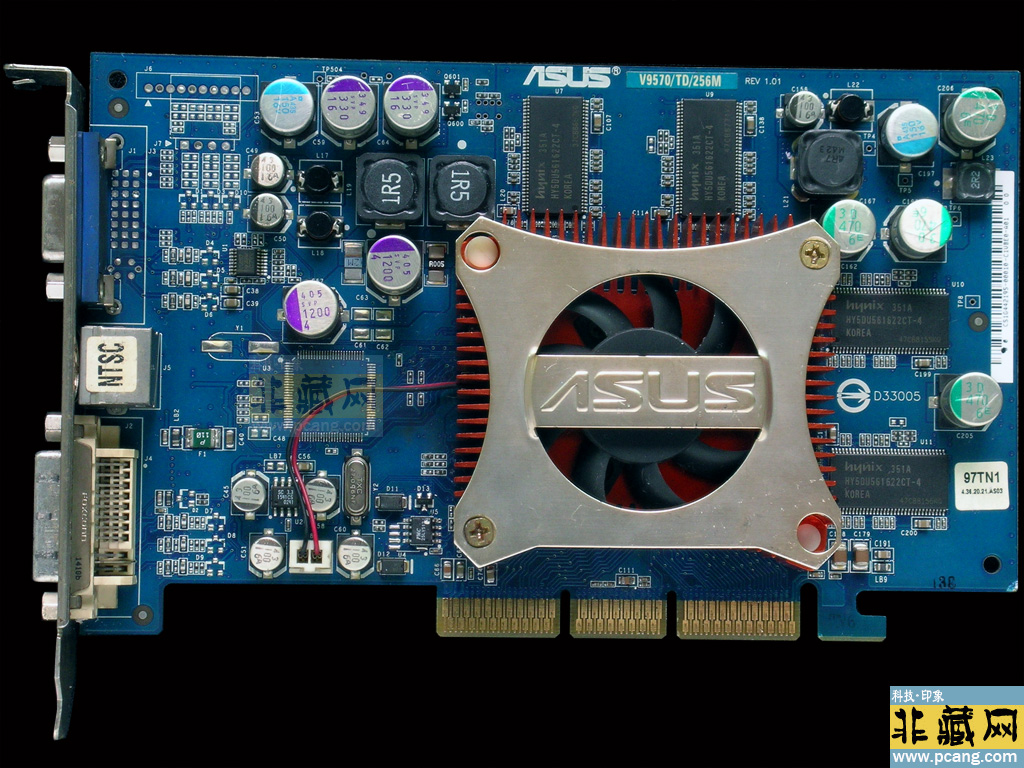

◦ 散热设计：采用单插槽铝制散热片+涡轮风扇组合，通过AGP插槽取电，有效压制TDP约55W，确保高负载下稳定性。

◦ 供电需求：无需外接供电，直接通过AGP接口供电，兼容早期865/875系列主板。

二、技术特性与性能表现

1. 3D加速技术

◦ DirectX与OpenGL支持：完整支持DirectX 9.0和OpenGL 1.5，引入UltraShadow硬件阴影加速技术，提升复杂场景渲染效率。

◦ IntelliSample HCT：优化抗锯齿和各向异性过滤算法，减少显存带宽占用，提升画面平滑度。

◦ nView多显示器技术：支持双显示器独立输出，可扩展桌面或克隆显示，适合多任务处理。

2. 游戏性能实测

◦ 经典游戏表现：在《半条命2》中，1024x768分辨率下平均帧率约45 FPS；《毁灭战士3》中，800x600分辨率下帧率可达35 FPS，开启硬件T&L后场景渲染效率提升15%。

◦ 显存带宽瓶颈：256MB显存限制了高分辨率纹理的加载，在《孤岛惊魂》中开启16位色后帧率下降约12%。

三、驱动支持与系统兼容性

1. 官方驱动覆盖范围

◦ Windows系统：支持Windows 98/ME/2000/XP，驱动包集成NVIDIA ForceWare 66.93版本，包含3D设置工具和视频解码插件。

◦ Linux系统：开源驱动Nouveau支持基础显示，但3D加速需手动编译NVIDIA官方驱动，兼容性有限。

2. 现代系统适配方案

◦ Windows 10/11：官方驱动不兼容，可通过虚拟机（如VirtualBox）运行Windows XP，或使用第三方工具（如DDU）清理旧驱动后，尝试安装兼容模式下的ForceWare 306.97版本，但视频输入功能无法使用。

◦ 接口转接：使用AGP转PCIe转接卡时，需确保主板供电稳定，部分用户反馈因信号衰减导致花屏，建议搭配低功耗电源。

四、历史定位与市场竞争

1. 技术标杆地位

◦ 作为NVIDIA在2003年的中端主力产品，GeForce FX 5700凭借CineFX 2.0引擎和UltraShadow技术，成为首款支持硬件阴影加速的主流显卡，击败同期ATI Radeon 9600 Pro，占据主流市场主导地位。

◦ 华硕V9570通过涡轮风扇散热结构和强化PCB设计，提升了散热效率和稳定性，成为品牌机厂商（如戴尔、惠普）的主要供应商之一。

2. 专业应用场景

◦ 3D建模与渲染：支持OpenGL 1.5和硬件T&L，在Maya、3ds Max等软件中，复杂场景渲染速度比前代GeForce FX 5600提升10%。

◦ 视频编辑：硬件MPEG-2解码加速，可实时预览DV素材，适合早期非线性编辑系统。

五、常见问题与解决方案

1. 驱动冲突与安装

◦ 症状：安装驱动后系统蓝屏或显示异常。

◦ 解决：通过设备管理器彻底卸载旧驱动，使用DDU工具清理残留文件，再安装官方驱动。若仍报错，尝试禁用主板集成显卡。

2. 散热与稳定性

◦ 症状：高负载下频繁死机或花屏。

◦ 解决：清理散热片积灰，更换硅脂；若风扇老化，可替换为80mm静音风扇（如Arctic Cooling），并调整BIOS风扇曲线。

3. 多显示器设置

◦ 症状：第二显示器无法识别。

◦ 解决：确保DVI/VGA线连接牢固，在NVIDIA控制面板中选择“设置多个显示器”，启用扩展桌面模式。若TV-OUT输出无信号，需手动切换TV制式（PAL/NTSC）。

六、与竞品的差异化对比
特性 ASUS V9570/TD/256M ATI Radeon 9600 Pro MSI FX5700 Ultra
核心频率 425MHz 400MHz 475MHz
显存带宽 8.8GB/s 6.4GB/s 14.4GB/s
散热方案 涡轮风扇+铝制散热片 被动散热片+热管 双风扇+散热片
特色功能 TV-OUT、硬件阴影加速 硬件DVD解码、SMARTSHADER 2.0 超频BIOS、VIVO功能
市场定位 主流娱乐/性价比 全能娱乐 超频玩家

七、总结

      ASUS V9570/TD/256M（Geforce FX5700）是2003年NVIDIA中端显卡的代表作品，其CineFX 2.0引擎和UltraShadow技术重新定义了主流级3D性能标准。尽管在现代系统中兼容性有限，但其在复古游戏收藏、经典软件运行及硬件历史研究中的价值不可替代。对于硬件爱好者，它不仅是一块显卡，更是NVIDIA从GeForce FX到GeForce 6过渡时期的技术见证。
