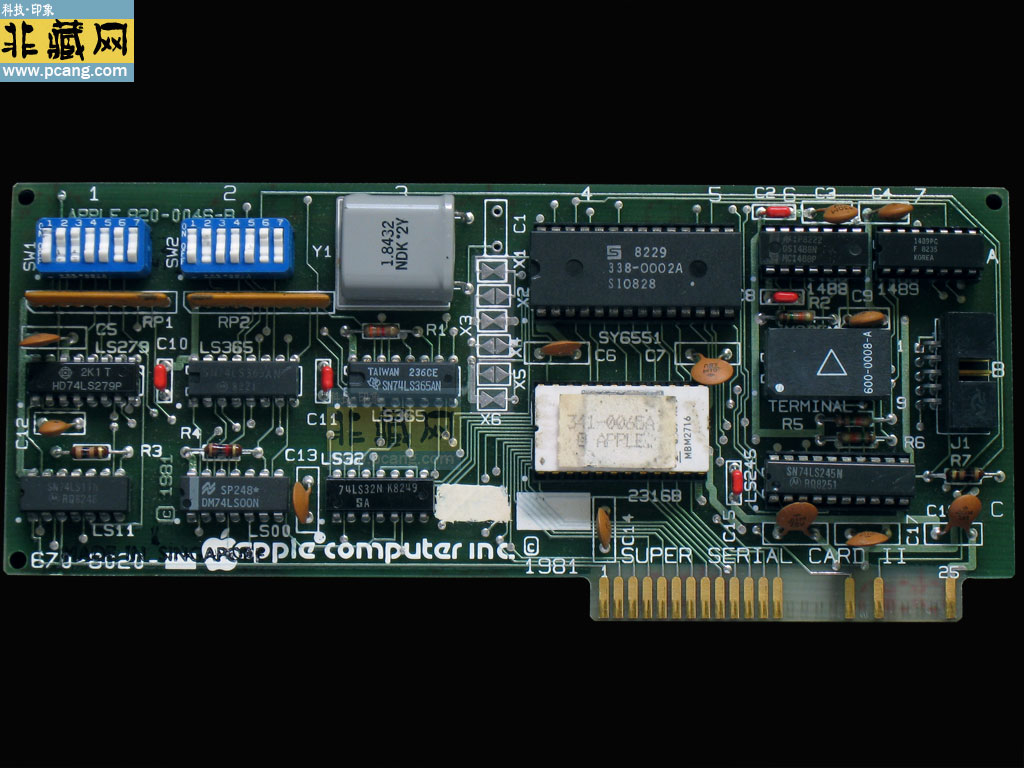

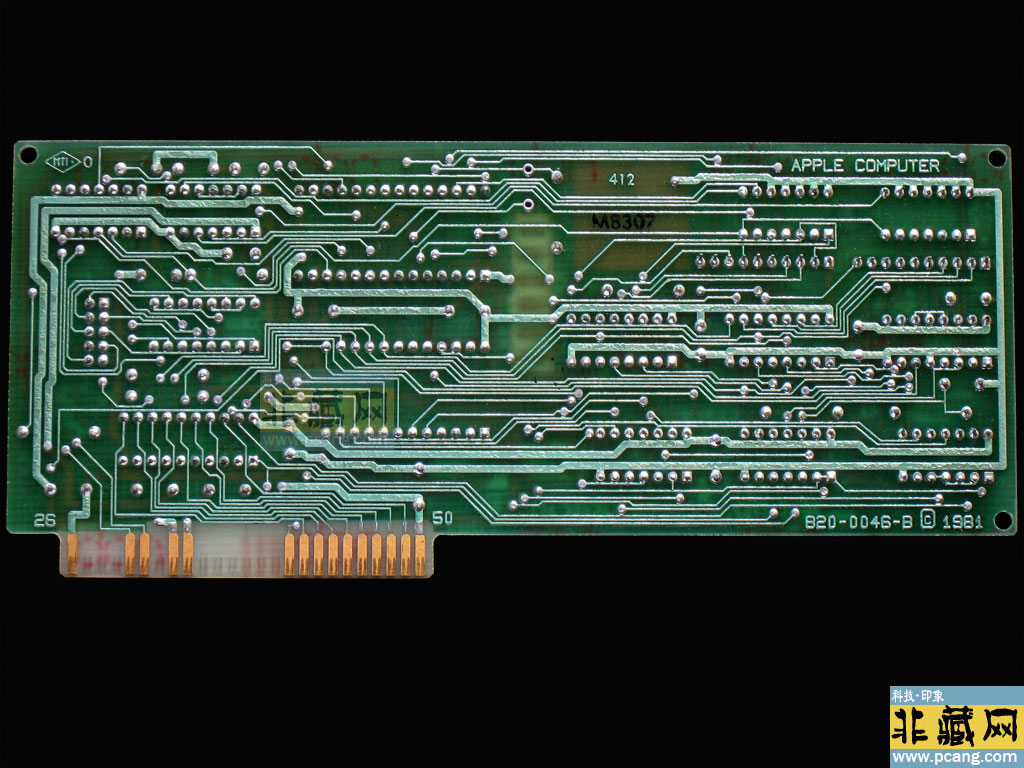

Apple Super Serial II 是苹果公司于1981年推出的一款扩展卡，专为 Apple II、II
Plus、IIe 等早期机型设计，主要用于实现串行通信功能。它通过 RS-232-C
接口连接外部设备（如调制解调器、打印机、终端），是苹果 II 生态中重要的通信解决方案。
一、核心技术特性
1. 硬件架构
◦ 主控芯片：采用 MOS Technology 6551 ACIA（异步通信接口适配器），支持全双工通信，可处理串行数据的发送与接收。
◦ ROM 与配置：板载 2KB ROM，存储初始化代码；通过 DIP 开关设置波特率（50-19200
bps）、数据位、奇偶校验等参数。
◦ 接口设计：提供 DB-25 插座，支持 RTS/CTS、DTR/DSR
等硬件流控信号，兼容调制解调器与打印机的通信协议。
2. 功能扩展
◦ 双模式切换：通过板载跳线选择 Modem 模式（支持 Hayes 指令集）或 Printer 模式（适配
ImageWriter 等打印机），无需额外电缆转换。
◦ 多设备支持：可连接终端设备（如电传打字机）或其他计算机，实现早期网络通信（如 AppleTalk 前身）。
二、历史应用场景
1. 办公与通信
◦ 调制解调器连接：通过 300-9600 bps 的速率拨号上网，访问早期 BBS 系统（如 The
WELL）或远程数据库。
◦ 打印机适配：支持点阵打印机（如 Epson MX-80），通过硬件流控实现稳定的文本输出。
2. 工业与教育
◦ 数据采集：连接传感器或工业设备，实现自动化控制（如实验室数据记录）。
◦ 教学工具：配合 LOGO 语言等教育软件，通过串行接口控制机械臂或绘图仪。
三、技术对比与市场定位
1. 与其他串行卡的差异
◦ Apple II Communications Card（1978）：仅支持 110-300
bps，需硬件跳线修改速率，功能单一。
◦ Serial Pro（Applied Engineering）：兼容 Super Serial
Card，但集成时钟/日历功能，支持软件配置，价格更低（约 $139）。
◦ Super Serial Card 的优势：整合调制解调器与打印机功能，通过跳线简化配置，成为 Apple
II 通信的“标准解决方案”。
2. 市场影响
◦ 销量与普及：作为 Apple II 官方配件，销量超过 10 万片，成为 1980
年代中小企业办公的必备硬件。
◦ 技术遗产：其 RS-232 接口设计为后续 Macintosh 的调制解调器扩展卡（如 Apple
Modem 2400）奠定基础。
四、现代兼容性与替代方案
1. 硬件模拟与复刻
◦ 软件模拟：通过 AppleWin 等模拟器加载卡镜像，在现代系统中模拟串行通信（如连接虚拟调制解调器）。
◦ 开源项目：社区开发 Fujinet（基于 ESP32），可模拟串行设备并通过 Wi-Fi
连接现代网络，支持文件传输与打印。
2. 接口转换方案
◦ USB 转 RS-232 适配器：如 FTDI FT232R，通过串行终端软件（如 Tera Term）与
Apple II 通信。
◦ C2T 工具：利用 Apple II 的 cassette 接口传输数据，实现简单文件交换（需定制电缆）。
五、收藏与研究价值
1. 市场现状
◦ 二手价格：成色良好的 Super Serial Card II（型号 670-0020）在 eBay 约
$50-100，带原装手册的版本可达 $200。
◦ 收藏建议：检查 DB-25 接口针脚是否弯曲，测试 DIP 开关弹性，优先选择带完整电缆的版本。
2. 学术与历史意义
◦ 技术复原：台湾清华大学等机构收藏实物，分析其 ACIA 芯片的时序逻辑，用于复古计算研究。
◦ 软件遗产：其驱动程序代码（如 SSC.SYS）被开源社区用于逆向工程，增强模拟器兼容性。
六、延伸资源与工具
1. 文档与手册
◦ 官方手册：Apple II Super Serial Card User's Manual (1985)
包含详细的安装与编程指南。
◦ 技术参考：Apple Tech Info Library 提供硬件寄存器映射与通信协议解析。
2. 社区与工具
◦ 论坛讨论：Apple II 论坛 分享实际使用案例与故障排除经验。
◦ 现代工具链：Fujinet Firmware 支持通过 Wi-Fi 模拟串行设备，简化复古系统的现代连接。
七、总结
Apple Super Serial Card
是早期个人计算机串行通信的里程碑式产品，其设计理念（硬件加速、多设备兼容）深刻影响了后续苹果外设的发展。尽管现代通信技术已完全替代其功能，但作为历史文物，它仍是研究
1980 年代计算机网络与接口标准的重要样本。对于复古计算爱好者，通过模拟器或开源工具（如 Fujinet）可重新体验其核心功能，而完整的硬件收藏则兼具技术与文化价值。
|
