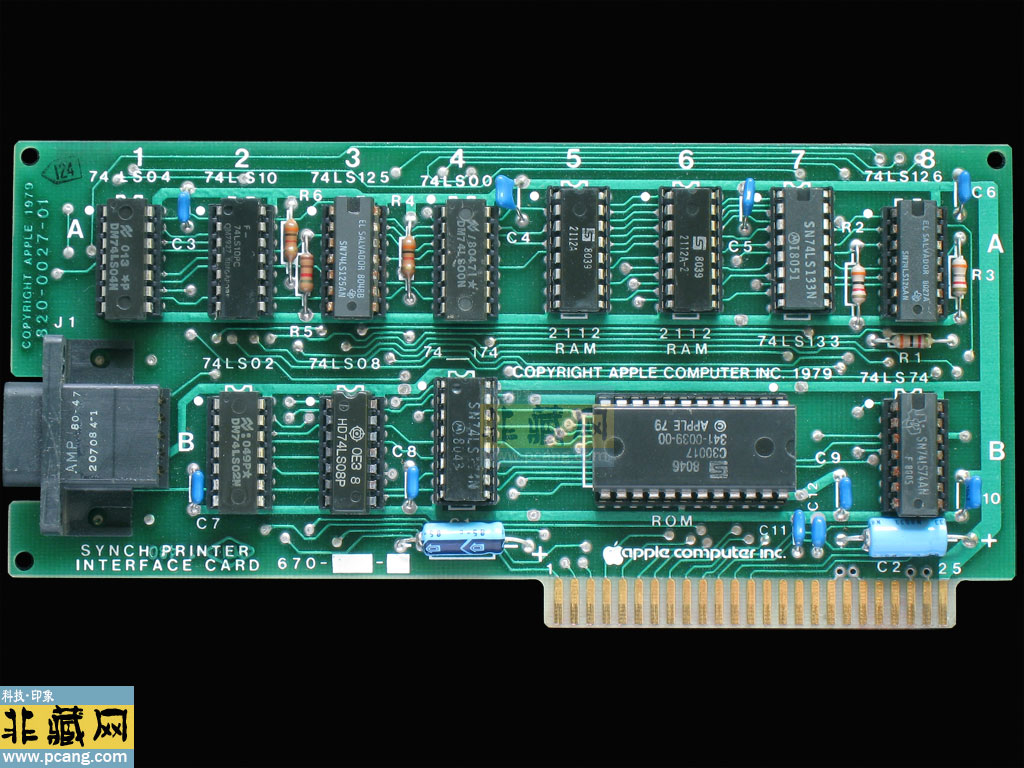

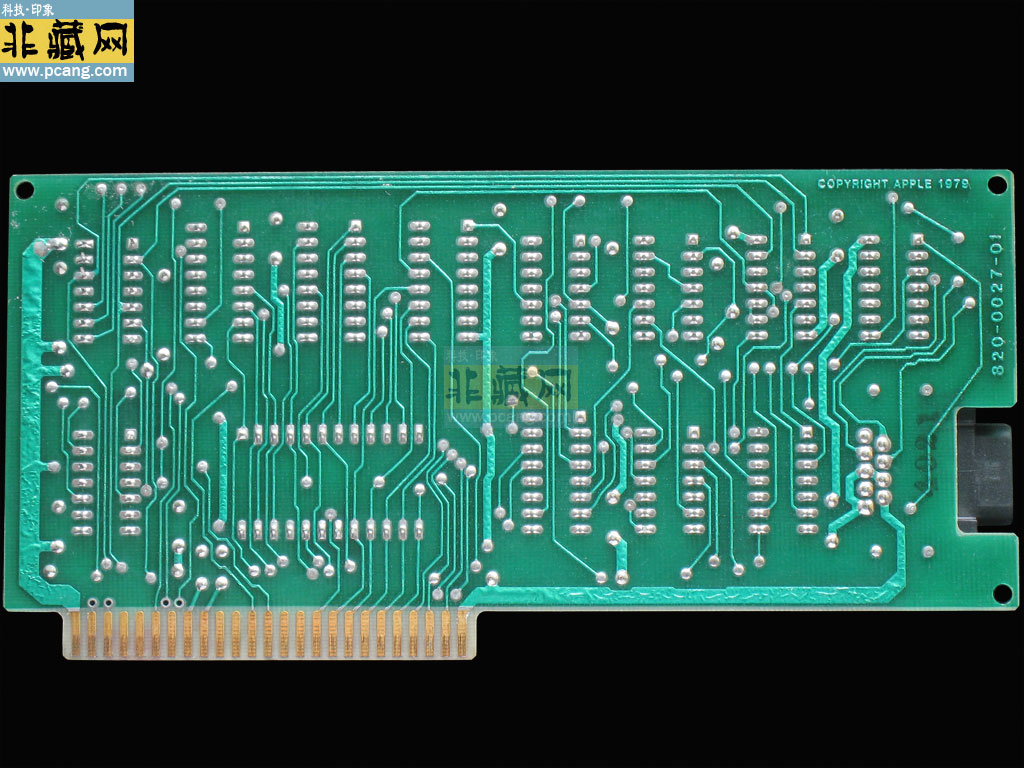

Apple Sync Printer Interface Card（型号 820-0027-01）是苹果公司专为 Apple II 系列计算机设计的打印接口卡，于1979 年随Apple Silentype 打印机同步推出。该卡专为热感式打印设计，通过同步通信协议 实现与Apple II 的高速数据传输，是苹果早期打印生态的核心组件。

一、核心技术特性

1. 硬件架构与接口设计

◦ 同步通信协议：采用专用同步接口（非标准Centronics 并行协议），通过25 针DB-25 插座连接Apple Silentype 打印机，支持80 列文本输出与简单图形打印。

◦ 固件功能：板载只读存储器（ROM） 存储初始化代码，可自动识别打印机状态并处理打印指令，无需额外驱动程序。

◦ 硬件兼容性：兼容Apple II、II Plus、IIe 及Apple III，通过插槽1 扩展（需设置PR#1 指令激活）。

2. 热感打印控制

◦ 热感纸驱动：直接驱动Apple Silentype 打印机的热感打印头，通过控制加热元件在热敏纸上生成文字与图像，支持300 dpi 分辨率（垂直方向）。

◦ 打印模式：支持 文本模式（标准 ASCII 字符）与图形模式（通过HGR 等指令输出 Hi-Res 图像），但需手动切换。

二、历史应用与市场定位

1. 教育与办公场景

◦ 教学工具：在学校中用于打印程序清单与实验报告，配合LOGO 语言实现绘图输出。

◦ 商业应用：中小企业使用其80 列宽幅打印 功能生成财务报表与文档，替代早期的电传打字机。

2. 技术对比与替代方案

◦ 与并行接口卡的差异：

◦ Apple Parallel Printer Interface Card（A2B0002X）：支持通用 Centronics 并行协议，兼容 Epson MX-80 等第三方打印机，但需软件驱动。

◦ Super Serial Card：通过 RS-232 接口连接串行打印机，但打印速度较慢（最高 9600 bps）。

◦ 市场定位：Sync 卡专为 Apple Silentype 定制，提供 即插即用 的打印体验，成为 1980 年代初期苹果用户的“官方标配”。

三、现代兼容性与技术复原

1. 硬件模拟与复刻

◦ 模拟器支持：在AppleWin 等模拟器中通过加载卡镜像（如SILENTYPE.ROM）模拟打印功能，输出至虚拟打印机或文件。

◦ 开源替代方案：社区开发的Fujinet（基于 ESP32）可通过Wi-Fi 模拟串行设备，但需定制电缆转接同步信号。

2. 接口转换方案

◦ 同步转并行适配器：需自制或购买专用转换器（如基于74LS 系列逻辑芯片），将Sync 卡的DB-25 信号转换为 Centronics 标准，连接现代打印机。

◦ USB 转同步工具：通过USB 转TTL 模块（如 FT232R）连接Apple II 的同步接口，配合终端软件（如Tera Term）实现数据传输。

四、收藏价值与维护建议

1. 市场现状

◦ 二手价格：成色良好的Sync 卡（带原装电缆）在eBay 约$45-100，完整盒装版本可达 $200。

◦ 收藏重点：检查DB-25 接口针脚是否氧化，测试固件初始化是否正常（插入Apple II 后应显示PRINTER READY）。

2. 技术维护

◦ 电容更换：卡上电解电容（如 Panasonic ECW 系列）易老化，建议更换为固态电容以延长寿命。

◦ 固件备份：使用紫外线擦除器与编程器备份原始 ROM，防止数据丢失（固件版本号通常刻在芯片表面）。

五、延伸资源与工具

1. 文档与手册

◦ 官方手册：Apple Silentype 安装指南 包含接口引脚定义与打印指令集。

◦ 技术参考：Apple II 技术库 提供 Sync 卡的寄存器映射与通信协议解析。

2. 社区与工具链

◦ 论坛讨论：Apple II 论坛 分享 Sync 卡与 Silentype 打印机的配对调试经验。

◦ 现代工具链：ProDOS Typer 修复被Mac 资源叉损坏的 Apple II 打印文件。

六、总结

    Apple Sync Printer Interface Card 是早期个人计算机打印技术的重要里程碑。其 同步通信协议 与 热感打印控制 设计，不仅解决了 Apple II 的打印需求，更推动了桌面出版的早期实践。尽管现代打印机已完全替代其功能，但作为历史文物，它仍是研究 1980 年代计算机外设生态的重要样本。对于复古计算爱好者，通过模拟器或开源工具（如 Fujinet）可重新体验其核心功能，而完整的硬件收藏则兼具技术与文化价值。
